Unterstützte Hardware
3. Unterstützte Hardware
Die Software wurde um eine SPS
(Speicherprogrammierbare Steuerung) herum
konstruiert, die über eine X20 BT9400 X2X
Schnittstelle mit einem IO-Link Master kommuniziert.
Zum Zeitpunkt des Austritts aus diesem Dokument
sind die folgenden SPSen und IO-Link-Master für die
Bedienung mit dem piCOMPACT23®SMART
geeignet:
3.1 SPSen
•
B&R X20 (Getestet mit CP1584)
3.2 IO-Link-Master
•
B&R X67DS438A

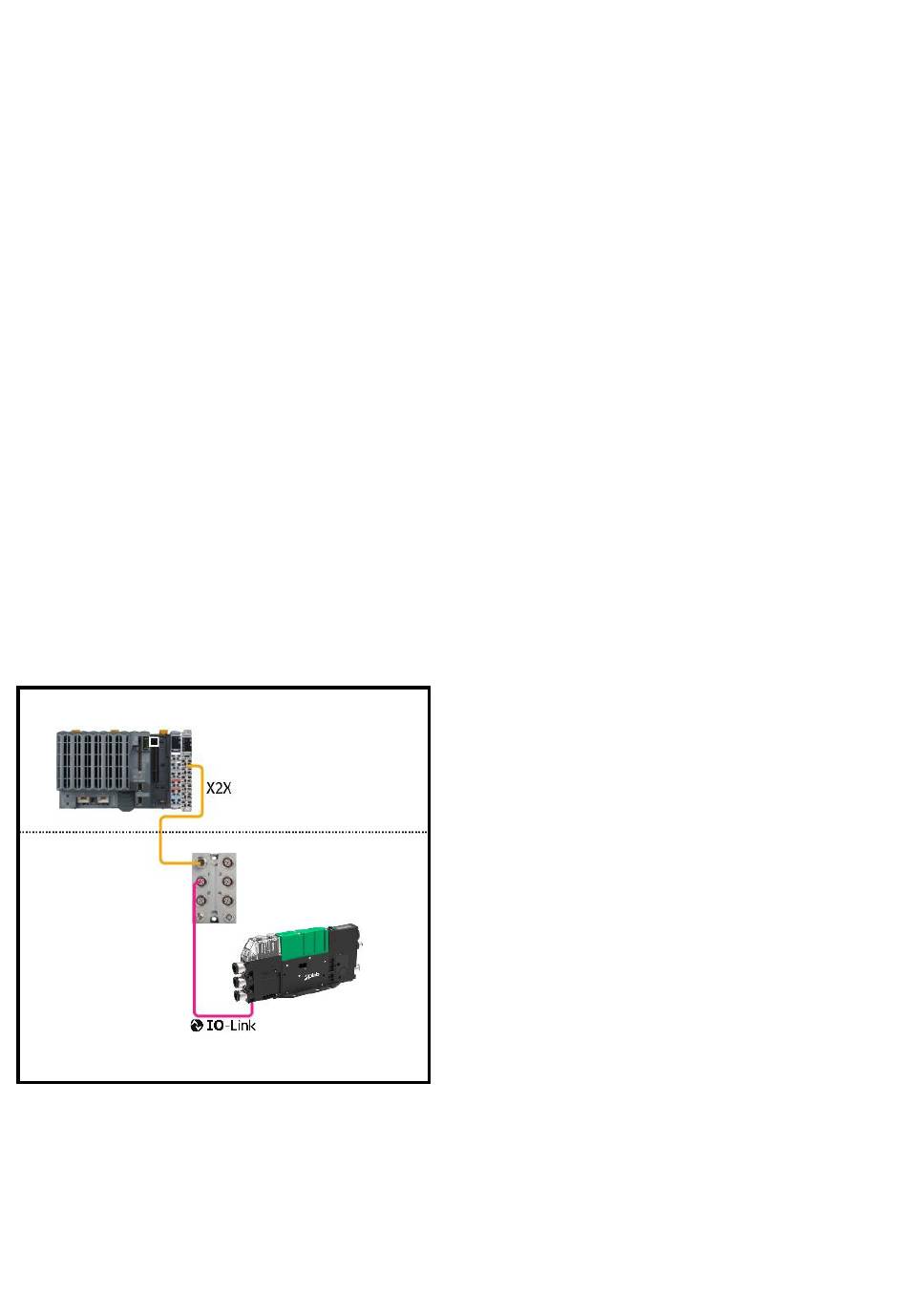

3.3 Topologie
Die Bibliothek wurde auf einer X20 CPU entwickelt
und getestet. Der X67DS438A IO-Link Master
kommuniziert über die X2X Schnittstelle. Bei allen
Beispielen in diesem Handbuch ist die Einheit
piCOMPACT23®SMART an Port 1 des IO-Link-
Masters angeschlossen.
Figure 1 Topologie
Seite 6/40
