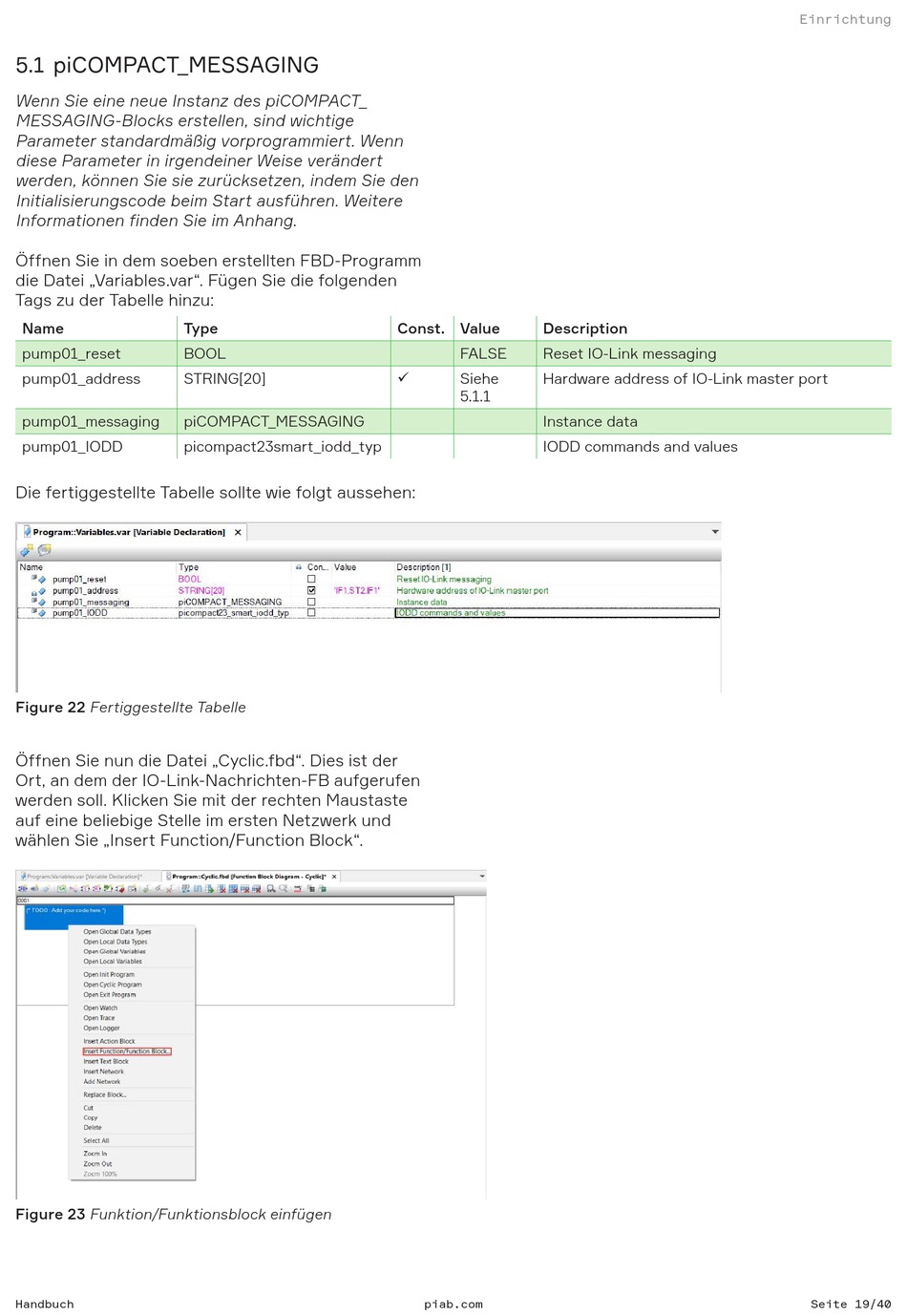

5.1 piCOMPACT_MESSAGING
Wenn Sie eine neue Instanz des piCOMPACT_
MESSAGING-Blocks erstellen, sind wichtige
Parameter standardmäßig vorprogrammiert. Wenn
diese Parameter in irgendeiner Weise verändert
werden, können Sie sie zurücksetzen, indem Sie den
Initialisierungscode beim Start ausführen. Weitere
Informationen finden Sie im Anhang.
Öffnen Sie in dem soeben erstellten FBD-Programm
die Datei „Variables.var". Fügen Sie die folgenden
Tags zu der Tabelle hinzu:
Name
Type
pump01_reset
BOOL
pump01_address
STRING[20]
pump01_messaging
piCOMPACT_MESSAGING
pump01_IODD
picompact23smart_iodd_typ
Die fertiggestellte Tabelle sollte wie folgt aussehen:
Figure 22 Fertiggestellte Tabelle
Öffnen Sie nun die Datei „Cyclic.fbd". Dies ist der
Ort, an dem der IO-Link-Nachrichten-FB aufgerufen
werden soll. Klicken Sie mit der rechten Maustaste
auf eine beliebige Stelle im ersten Netzwerk und
wählen Sie „Insert Function/Function Block".
Figure 23 Funktion/Funktionsblock einfügen
Handbuch
Const. Value
Description
FALSE
Reset IO-Link messaging
Siehe
Hardware address of IO-Link master port
5.1.1
Instance data
IODD commands and values
piab.com
Einrichtung
Seite 19/40
