Erste Schritte
Nach der Auswahl des Betriebsmodus stehen Ihnen
verschiedene Optionen zur Verfügung. Beginnen Sie
mit der Konfiguration der „Input process data" und
setzen Sie diese auf „Octet array"

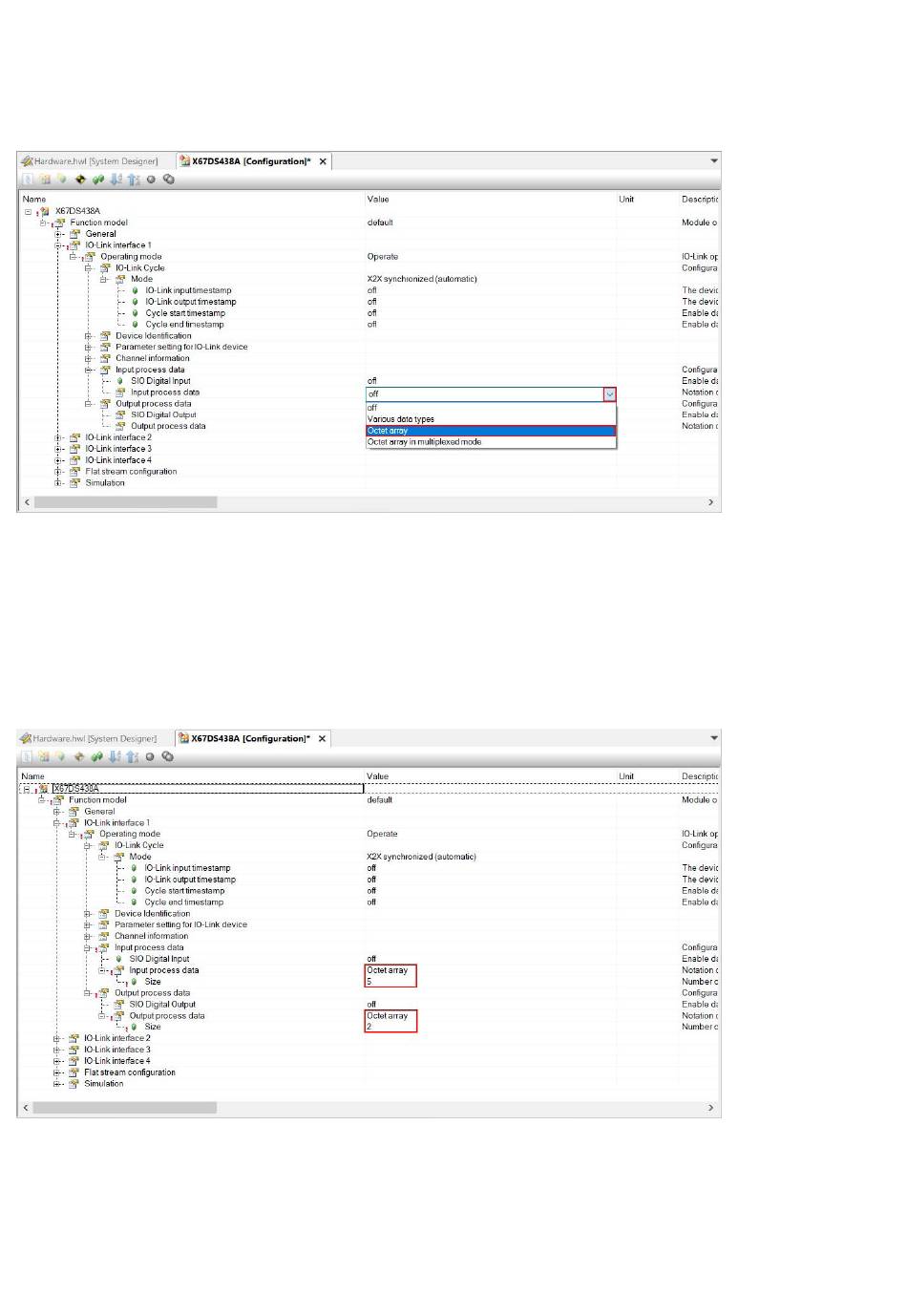

Figure 19 Eingabe von Prozessdaten Octet array
Die zyklischen Eingabedaten der Vakuum-Einheit
haben eine Größe von 5 Bytes. In dem Feld, das nach
der Auswahl von „Octet array" erscheint, geben Sie
den Wert 5 ein. Anschließend führen Sie dasselbe für
die Ausgabe von Prozessdaten durch, wählen aber
eine Größe von 2 Byte. Anschließend sollte die
Konfiguration wie folgt aussehen:
Figure 20 Größe der Eingabe- und Ausgabe-Prozessdaten
