Einrichtung

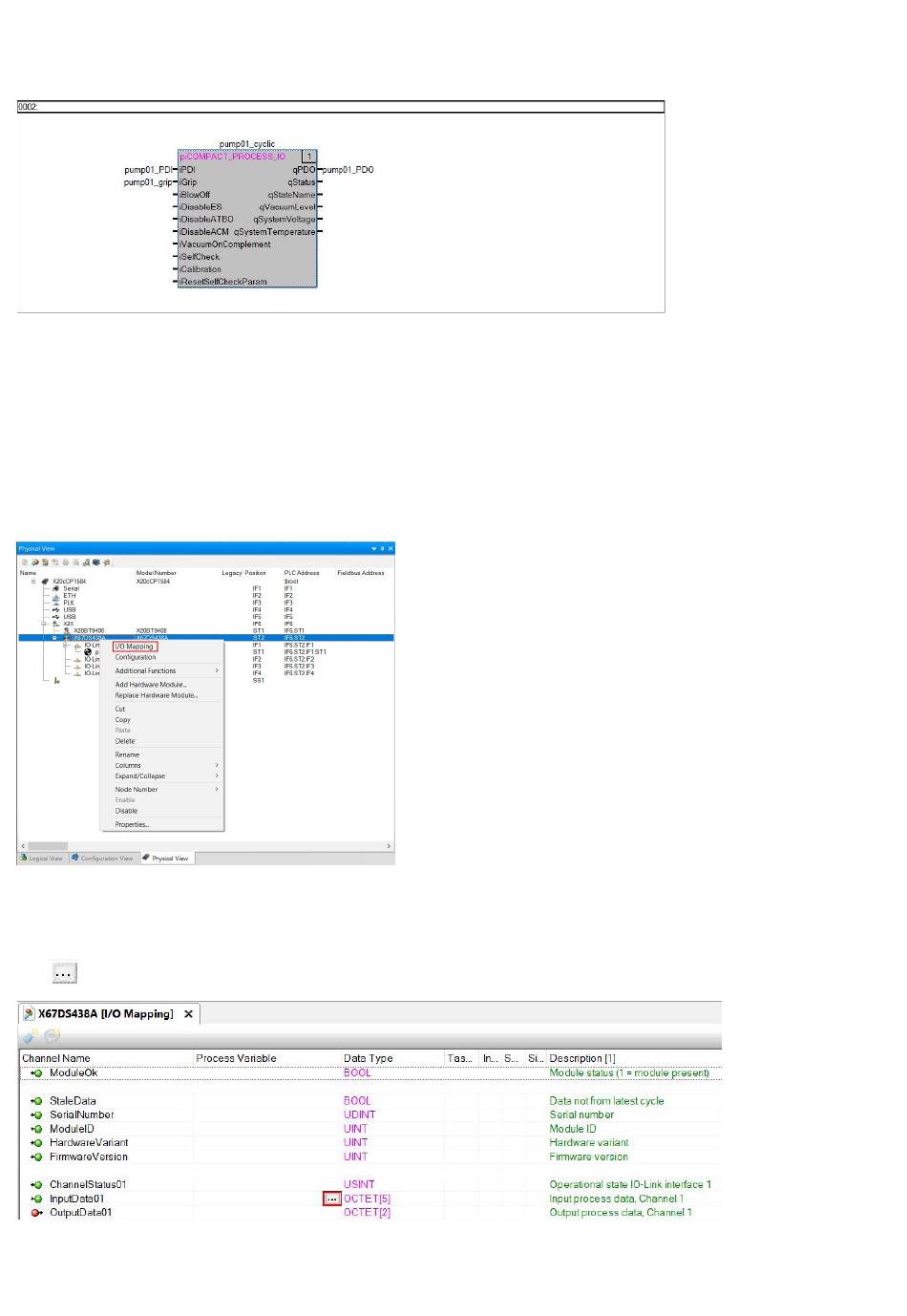

Wenn alle erforderlichen Tags verbunden sind, sieht
das Netzwerk wie folgt aus:
Figure 31 Tags verbunden
5.2.1 I/O Mapping
Bevor das Programm verwendet werden kann,
müssen die Tags pump01_PDI und pump01_PDO auf
den IO-Link-Master abgebildet werden. Öffnen Sie
dazu die Registerkarte „Physical View" im Projekt-
Explorer und klicken Sie mit der rechten Maustaste
auf den Master.
Figure 32 I/O Mapping auswählen
Klicken Sie in der sich öffnenden Mapping-Tabelle
doppelt auf das Feld neben InputData01 (wobei 01
der Port am IO-Link-Master ist) und klicken Sie auf
das Symbol.
Figure 33 Klicken Sie doppelt auf das Feld Process
Variable
