PIAB piCOMPACT 23 SMART Handbuch Seite 21

Wenn Sie den Block fertiggestellt haben, sollte er
ungefähr so aussehen wie auf dem Bild unten.

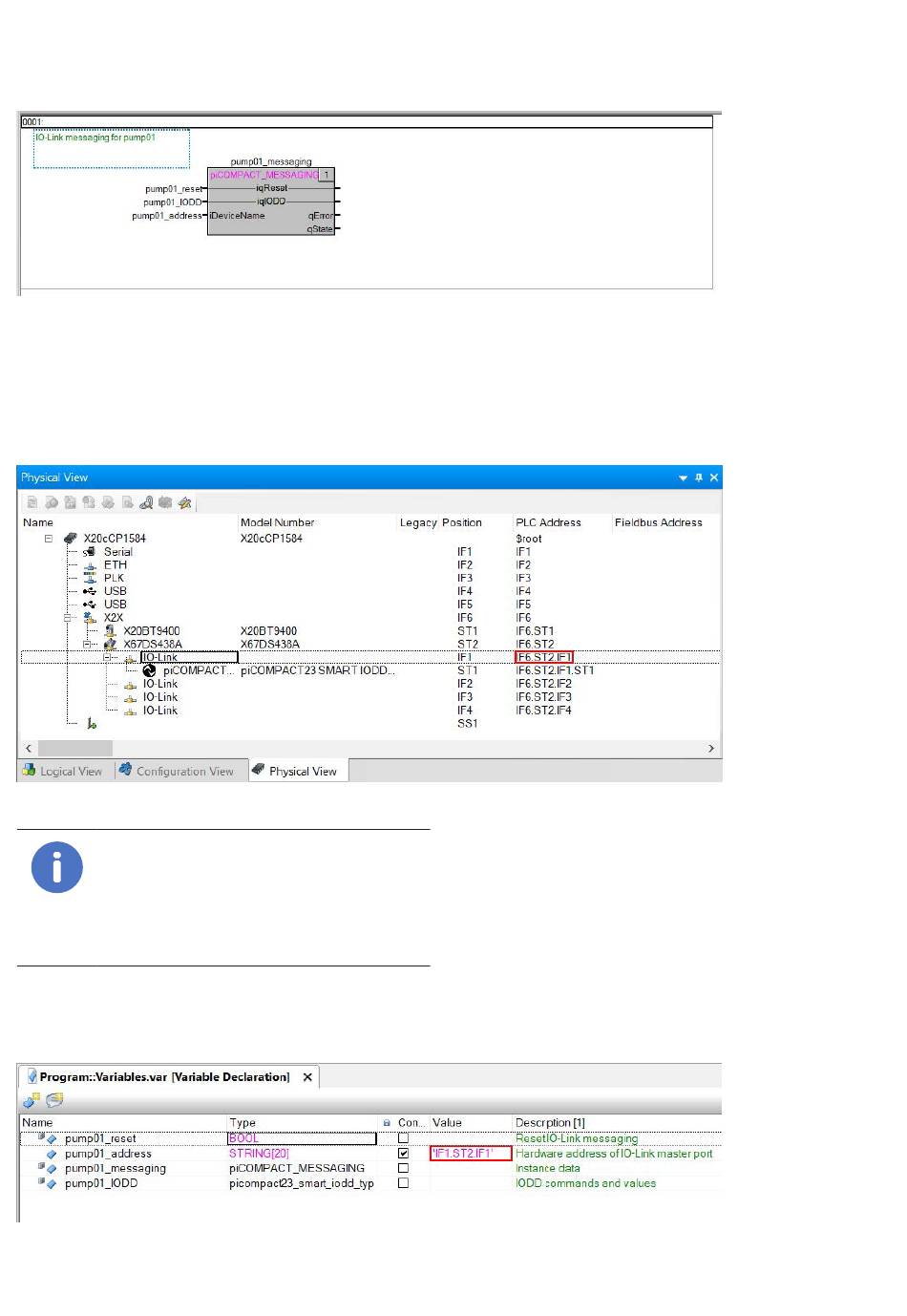

Figure 25 Konfigurierter Block
5.1.1 Finden der Hardware-Adresse
Öffnen Sie den Bereich „Physical View" im Projekt-
Explorer-Fenster. Die Adresse, die verwendet werden
muss, ist in der Abbildung unten markiert:
Figure 26 Hardware-Adresse von Port 1
Hinweis!
Die Hardware-Identifikationsnummer wird
automatisch generiert. Die Werte in einem
neuen Projekt stimmen möglicherweise
nicht mit denen in diesem Handbuch
überein.
Öffnen Sie die Variablentabelle und suchen Sie das
entsprechende Tag. Geben Sie den Wert ein, den Sie
auf der Registerkarte Physical View gefunden haben.
Figure 27 Hardware-Adresse eingeben
Handbuch piab.com
Einrichtung
Seite 21/40
