4.2.3 Hardware konfigurieren
Dieses Handbuch basiert auf der Verwendung des
IO-Link-Masters X67DS438A. Er kommuniziert mit
der X20 CPU über den X2X-Bus. Es ist daher
notwendig, einen Bussender zu konfigurieren, wenn
er in der bestehenden Konfiguration noch nicht
verwendet wird. Wenn eine solche Schnittstelle
bereits vorhanden ist, kann Kapitel 4.2.3.1 X2X-
Schnittstelle übersprungen werden.
4.2.3.1 X2X-Schnittstelle
1. Öffnen Sie die Registerkarte
Konfigurationsansicht im Projekt-Explorer.
2. Wählen Sie die Hardware-Konfiguration
(„Hardware.hwl").
3. Suchen Sie im Fenster der Werkzeugpalette
nach „X20BT9400".
4. Ziehen Sie das Modul auf die X20-SPS. Während
Sie ziehen, erscheint ein grünes Quadrat mit
einem Pluszeichen (+).

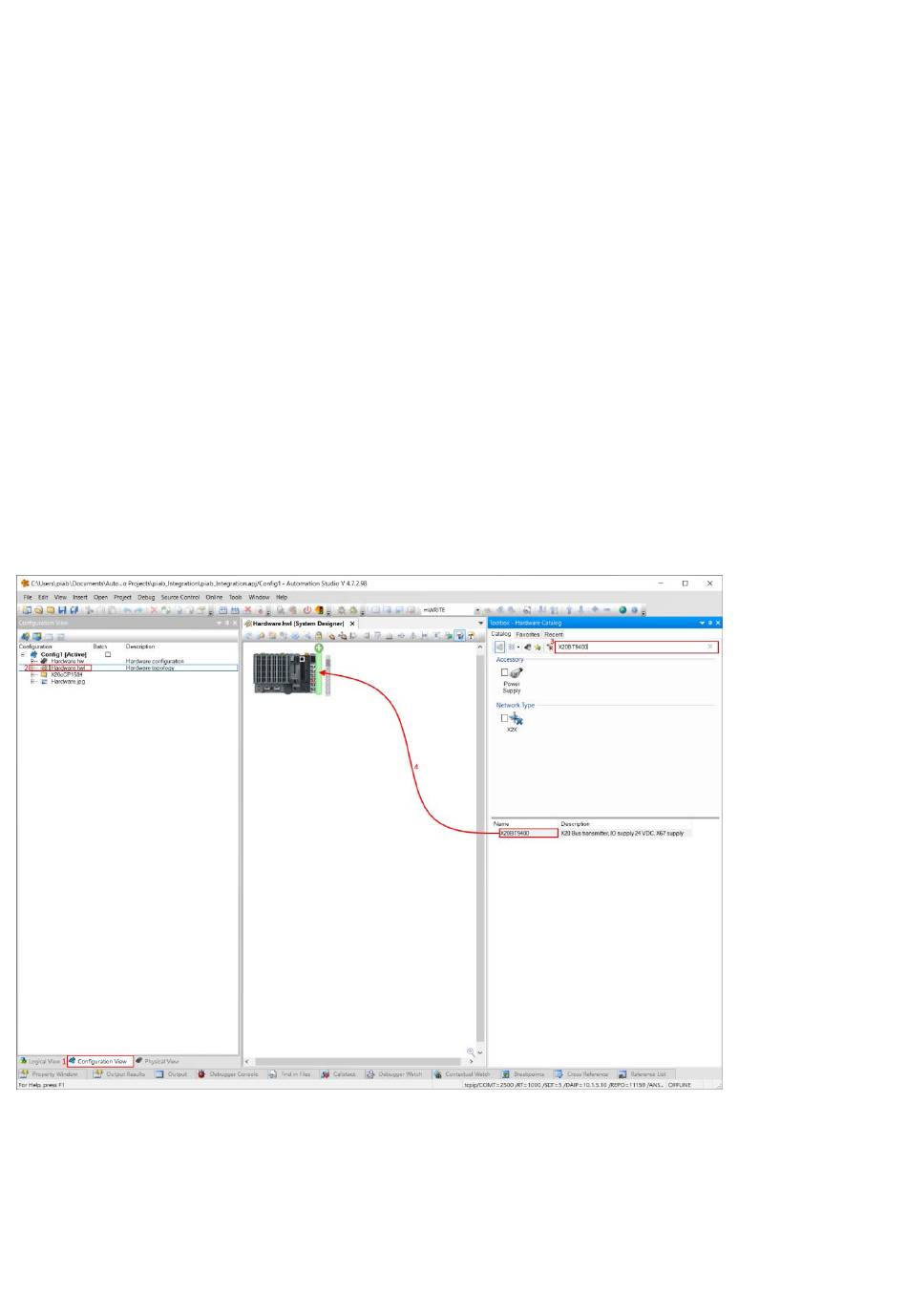

Figure 14 Ziehen Sie das X2X-Modul in die Konfiguration
