Klicken Sie in dem neu erstellten Netzwerk mit der
rechten Maustaste auf den Funktionsblock
piCOMPACT_PROCESS_IO und fügen Sie ihn auf die
gleiche Weise wie in Kapitel 5.1 piCOMPACT_
MESSAGING hinzu.

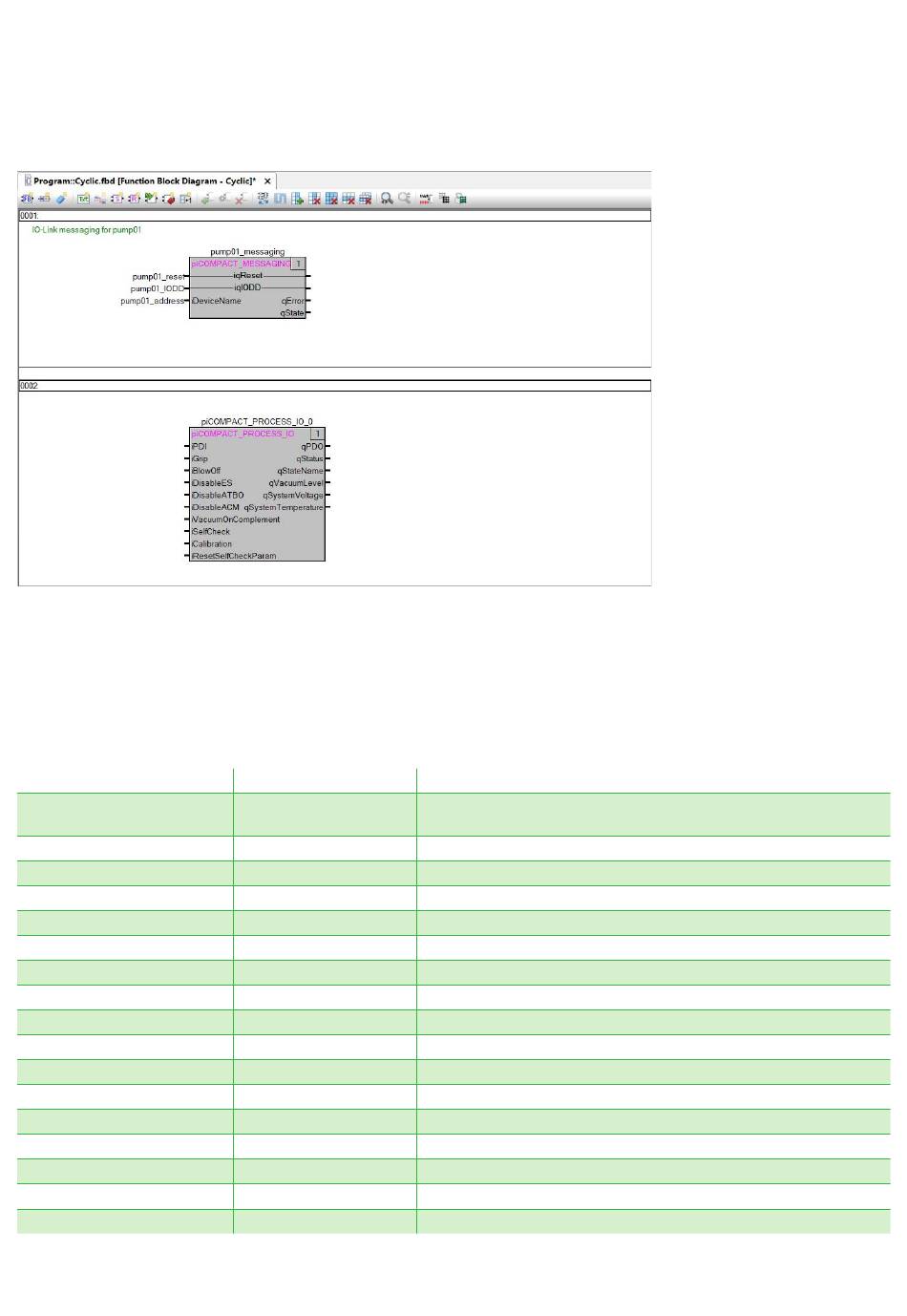

Figure 30 Funktionsblock hinzugefügt
Der Block wird dem Netzwerk hinzugefügt. Er
benötigt die Status- (Eingabe) und Steuerungs-Tags
(Ausgabe) für die Vakuum-Einheit. Die folgende
Tabelle beschreibt, welche Tags mit dem Block
verbunden werden müssen. Die ausgegrauten
Verbindungen sind optional.
Artikel
Instanz
iPDI
iGrip
iBlowOff
iDisableES
iDisableATBO
iDisableACM
iVacuumComplement
iSelfCheck
iCalibration
iResetSelfCheckParam
qPDO
qStatus
qStateName
qVacuumLevel
qSystemTemperture
qSystemVoltage
Handbuch
Tag/Value
pump01_cyclic
pump01_PDI
pump01_grip
pump01_PDO
picompact_pdi_typ
Anmerkung
Klicken Sie mit der rechten Maustaste auf „piCOMPACT_PRO-
CESS_IO_0"
Prozessdaten Eingabe
Befehl zum Erzeugen von Vakuum
Vakuum freigeben
Energiesparen deaktivieren
Automatisches Abblasen deaktivieren.
Automatische Zustandsüberwachung deaktivieren.
Vakuumkomplement-Bit einstellen.
Selbstüberprüfung durchführen.
Kalibrierungslauf ausführen
Parameter für Selbstüberprüfung zurücksetzen
Prozessdaten Ausgang
Status Bits
Stauts der Vakuum-Einheit
[-kPa] Aktuelles Vakuumniveau
[°C] Aktuelle Systemtemperatur
[mV] Versorgungsspannung des Systems
piab.com
Einrichtung
Seite 23/40
