Verwendung
6. Verwendung
Nachdem Sie den Code heruntergeladen haben,
können Sie die Kommunikation mit der piCOMPACT
Vakuum-Einheit aufnehmen.
6.1 piCOMPACT Messaging
Öffnen Sie das zyklische FBD-Programm und klicken
Sie auf das Symbol mit der Lupe, um in den
Monitormodus zu wechseln.

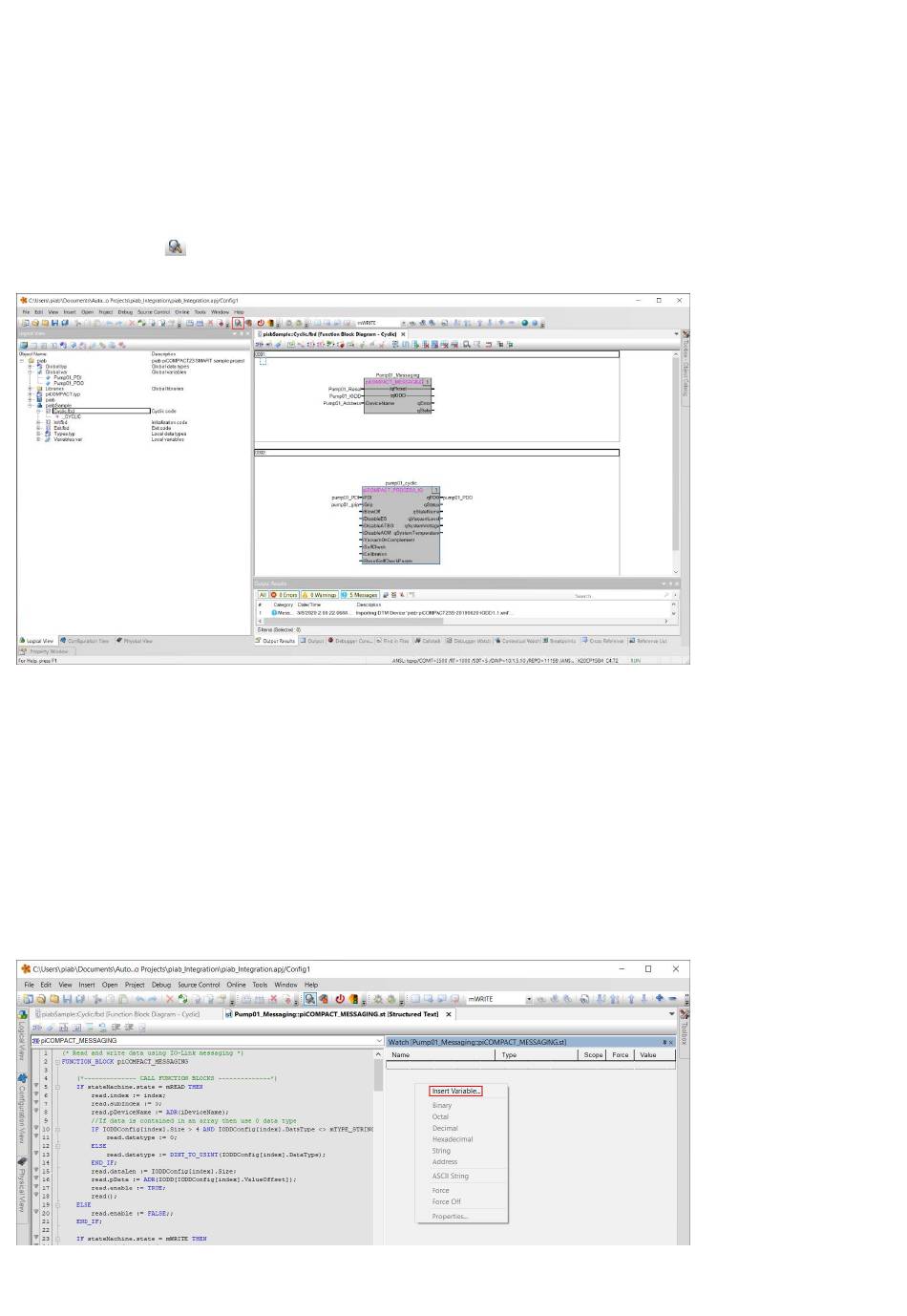

Figure 40 Monitormodus aufrufen
Der Bildschirmhintergrund wird grau und ein
Überwachungsfenster erscheint. Klicken Sie doppelt
auf die Instanz piCOMPACT_MESSAGING. Der
Quellcode wird sichtbar. Klicken Sie mit der rechten
Maustaste auf das Überwachungsfenster und
wählen Sie Variable einfügen.
Die Überwachungstabelle ist im Beispielprojekt
vorkonfiguriert. Nur wenn die Software in ein
bestehendes Projekt integriert wird, müssen Sie die
Tags hinzufügen.
Figure 41 Variable einfügen
