Erste Schritte
4.2.3.2 X67DS438A IO-Link Master
1. Öffnen Sie die Registerkarte
Konfigurationsansicht im Projekt-Explorer.
2. Wählen Sie die Hardware-Konfiguration
(„Hardware.hwl").
3. Suchen Sie im Fenster der Werkzeugpalette
nach „X20BT9400".
4. Ziehen Sie das Modul auf die X2X-Schnittstelle,
ein gelber Punkt erscheint.
5. Sobald sich der Cursor in der Mitte des
gelben Punktes befindet, erscheint ein grünes
Pluszeichen (+), das bedeutet, dass eine
Verbindung zur X2X-Schnittstelle hergestellt
wird.

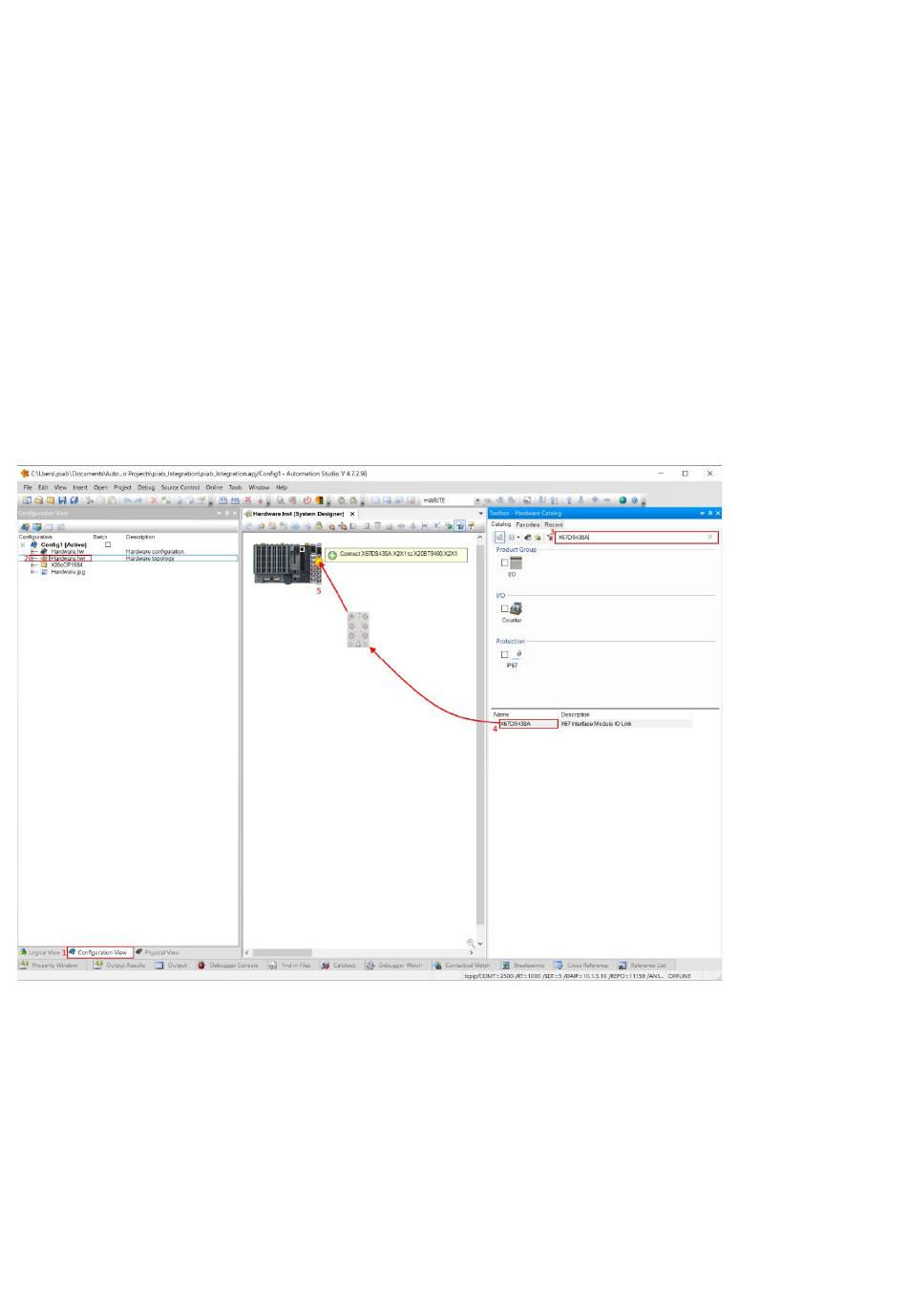

Figure 15 IO-Link-Master in die Konfiguration ziehen
