10 VORZUGSKANAL-TASTE [FAV ] (S. 14)
• Kurz drücken, um einen Vorzugskanal
zu wählen.
• 1 Sekunde lang drücken, um den
angezeigten Kanal als Vorzugskanal
zu markieren oder um die Markierung
aufzuheben.
11 AUF/ABWÄRTS-TASTEN [▲]/[▼]
• Drücken zur Wahl des Betriebskanals.
• Beim Einstellen drücken, um den
Lautstärke/Squelch-Pegel zu ändern.
• Im Set-Modus drücken, um eine
Menüoption zu wählen.
12 ANTENNENANSCHLUSS (S. 2)
Zum Anschließen der mitgelieferten
Antenne.

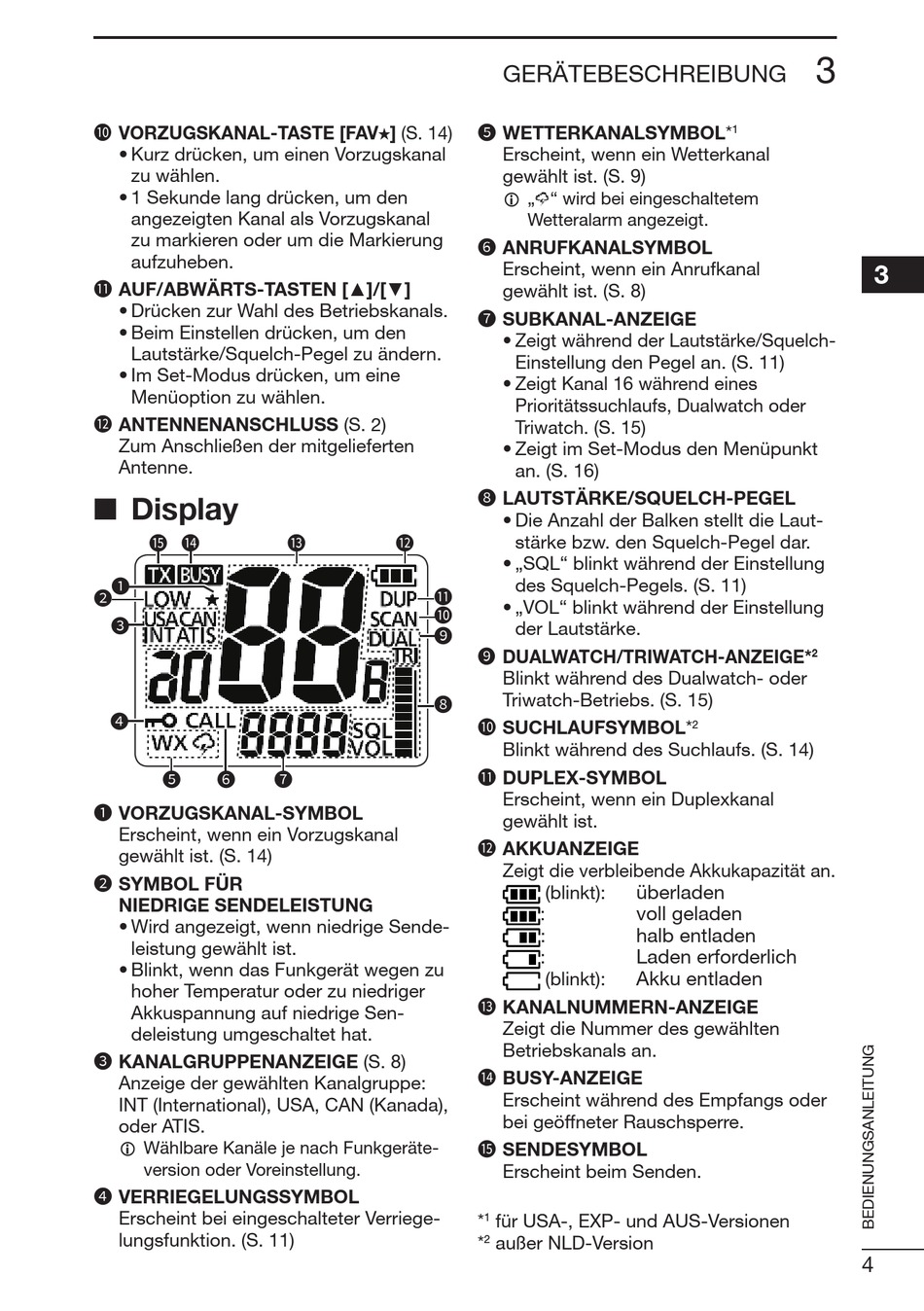

■ Display
15
14
1
2
3
4
5
6
1 VORZUGSKANAL-SYMBOL
Erscheint, wenn ein Vorzugskanal
gewählt ist. (S. 14)
2 SYMBOL FÜR
NIEDRIGE SENDELEISTUNG
• Wird angezeigt, wenn niedrige Sende-
leistung gewählt ist.
• Blinkt, wenn das Funkgerät wegen zu
hoher Temperatur oder zu niedriger
Akkuspannung auf niedrige Sen-
deleistung umgeschaltet hat.
3 KANALGRUPPENANZEIGE (S. 8)
Anzeige der gewählten Kanalgruppe:
INT (International), USA, CAN (Kanada),
oder ATIS.
L Wählbare Kanäle je nach Funkgeräte-
version oder Voreinstellung.
4 VERRIEGELUNGSSYMBOL
Erscheint bei eingeschalteter Verriege-
lungsfunktion. (S. 11)
13
12
11
10
9
8
7
GERÄTEBESCHREIBUNG
5 WETTERKANALSYMBOL*
Erscheint, wenn ein Wetterkanal
gewählt ist. (S. 9)
L „ " wird bei eingeschaltetem
Wetteralarm angezeigt.
6 ANRUFKANALSYMBOL
Erscheint, wenn ein Anrufkanal
gewählt ist. (S. 8)
7 SUBKANAL-ANZEIGE
• Zeigt während der Lautstärke/Squelch-
Einstellung den Pegel an. (S. 11)
• Zeigt Kanal 16 während eines
Prioritätssuchlaufs, Dualwatch oder
Triwatch. (S. 15)
• Zeigt im Set-Modus den Menüpunkt
an. (S. 16)
8 LAUTSTÄRKE/SQUELCH-PEGEL
• Die Anzahl der Balken stellt die Laut-
stärke bzw. den Squelch-Pegel dar.
• „SQL" blinkt während der Einstellung
des Squelch-Pegels. (S. 11)
• „VOL" blinkt während der Einstellung
der Lautstärke.
9 DUALWATCH/TRIWATCH-ANZEIGE*
Blinkt während des Dualwatch- oder
Triwatch-Betriebs. (S. 15)
10 SUCHLAUFSYMBOL*
Blinkt während des Suchlaufs. (S. 14)
11 DUPLEX-SYMBOL
Erscheint, wenn ein Duplexkanal
gewählt ist.
12 AKKUANZEIGE
Zeigt die verbleibende Akkukapazität an.
überladen
(blinkt):
voll geladen
:
halb entladen
:
Laden erforderlich
:
Akku entladen
(blinkt):
13 KANALNUMMERN-ANZEIGE
Zeigt die Nummer des gewählten
Betriebskanals an.
14 BUSY-ANZEIGE
Erscheint während des Empfangs oder
bei geöffneter Rauschsperre.
15 SENDESYMBOL
Erscheint beim Senden.
für USA-, EXP- und AUS-Versionen
*
1
*
außer NLD-Version
2
3
1
2
2
4
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
