3

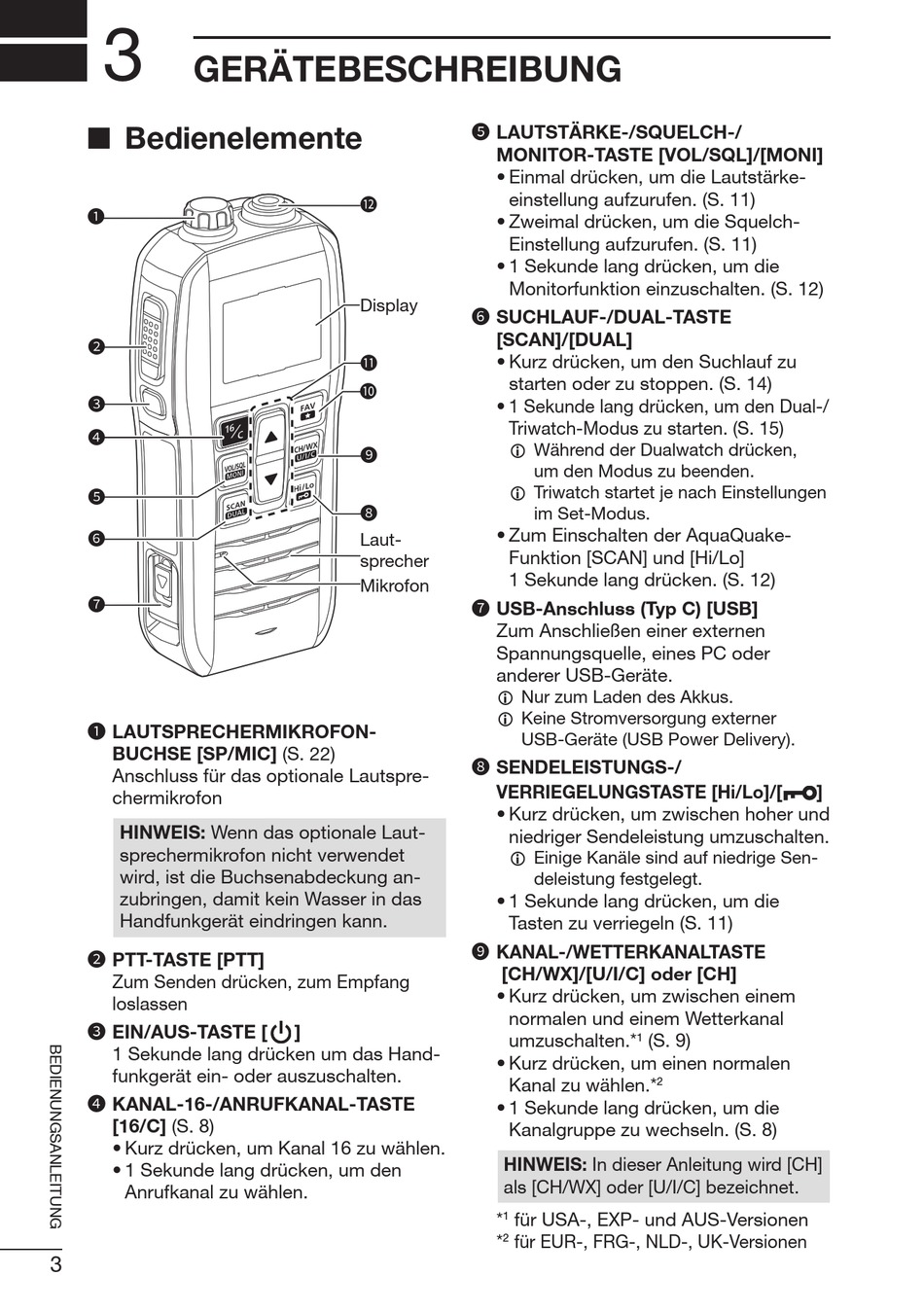

GERÄTEBESCHREIBUNG
■ Bedienelemente
1
2
3
4
5
6
7
1 LAUTSPRECHERMIKROFON-
BUCHSE [SP/MIC] (S. 22)
Anschluss für das optionale Lautspre-
chermikrofon
HINWEIS: Wenn das optionale Laut-
sprechermikrofon nicht verwendet
wird, ist die Buchsenabdeckung an-
zubringen, damit kein Wasser in das
Handfunkgerät eindringen kann.
2 PTT-TASTE [PTT]
Zum Senden drücken, zum Empfang
loslassen
3 EIN/AUS-TASTE [
1 Sekunde lang drücken um das Hand-
funkgerät ein- oder auszuschalten.
4 KANAL-16-/ANRUFKANAL-TASTE
[16/C] (S. 8)
• Kurz drücken, um Kanal 16 zu wählen.
• 1 Sekunde lang drücken, um den
Anrufkanal zu wählen.
3
12
Display
11
10
9
8
Laut-
sprecher
Mikrofon
]
5 LAUTSTÄRKE-/SQUELCH-/
MONITOR-TASTE [VOL/SQL]/[MONI]
• Einmal drücken, um die Lautstärke-
einstellung aufzurufen. (S. 11)
• Zweimal drücken, um die Squelch-
Einstellung aufzurufen. (S. 11)
• 1 Sekunde lang drücken, um die
Monitorfunktion einzuschalten. (S. 12)
6 SUCHLAUF-/DUAL-TASTE
[SCAN]/[DUAL]
• Kurz drücken, um den Suchlauf zu
starten oder zu stoppen. (S. 14)
• 1 Sekunde lang drücken, um den Dual-/
Triwatch-Modus zu starten. (S. 15)
L Während der Dualwatch drücken,
um den Modus zu beenden.
L Triwatch startet je nach Einstellungen
im Set-Modus.
• Zum Einschalten der AquaQuake-
Funktion [SCAN] und [Hi/Lo]
1 Sekunde lang drücken. (S. 12)
7 USB-Anschluss (Typ C) [USB]
Zum Anschließen einer externen
Spannungsquelle, eines PC oder
anderer USB-Geräte.
L Nur zum Laden des Akkus.
L Keine Stromversorgung externer
USB-Geräte (USB Power Delivery).
8 SENDELEISTUNGS-/
VERRIEGELUNGSTASTE [Hi/Lo]/[
• Kurz drücken, um zwischen hoher und
niedriger Sendeleistung umzuschalten.
L Einige Kanäle sind auf niedrige Sen-
deleistung festgelegt.
• 1 Sekunde lang drücken, um die
Tasten zu verriegeln (S. 11)
9 KANAL-/WETTERKANALTASTE
[CH/WX]/[U/I/C] oder [CH]
• Kurz drücken, um zwischen einem
normalen und einem Wetterkanal
umzuschalten.*
1
• Kurz drücken, um einen normalen
Kanal zu wählen.*
• 1 Sekunde lang drücken, um die
Kanalgruppe zu wechseln. (S. 8)
HINWEIS: In dieser Anleitung wird [CH]
als [CH/WX] oder [U/I/C] bezeichnet.
*
für USA-, EXP- und AUS-Versionen
1
*
für EUR-, FRG-, NLD-, UK-Versionen
2
]
(S. 9)
2
