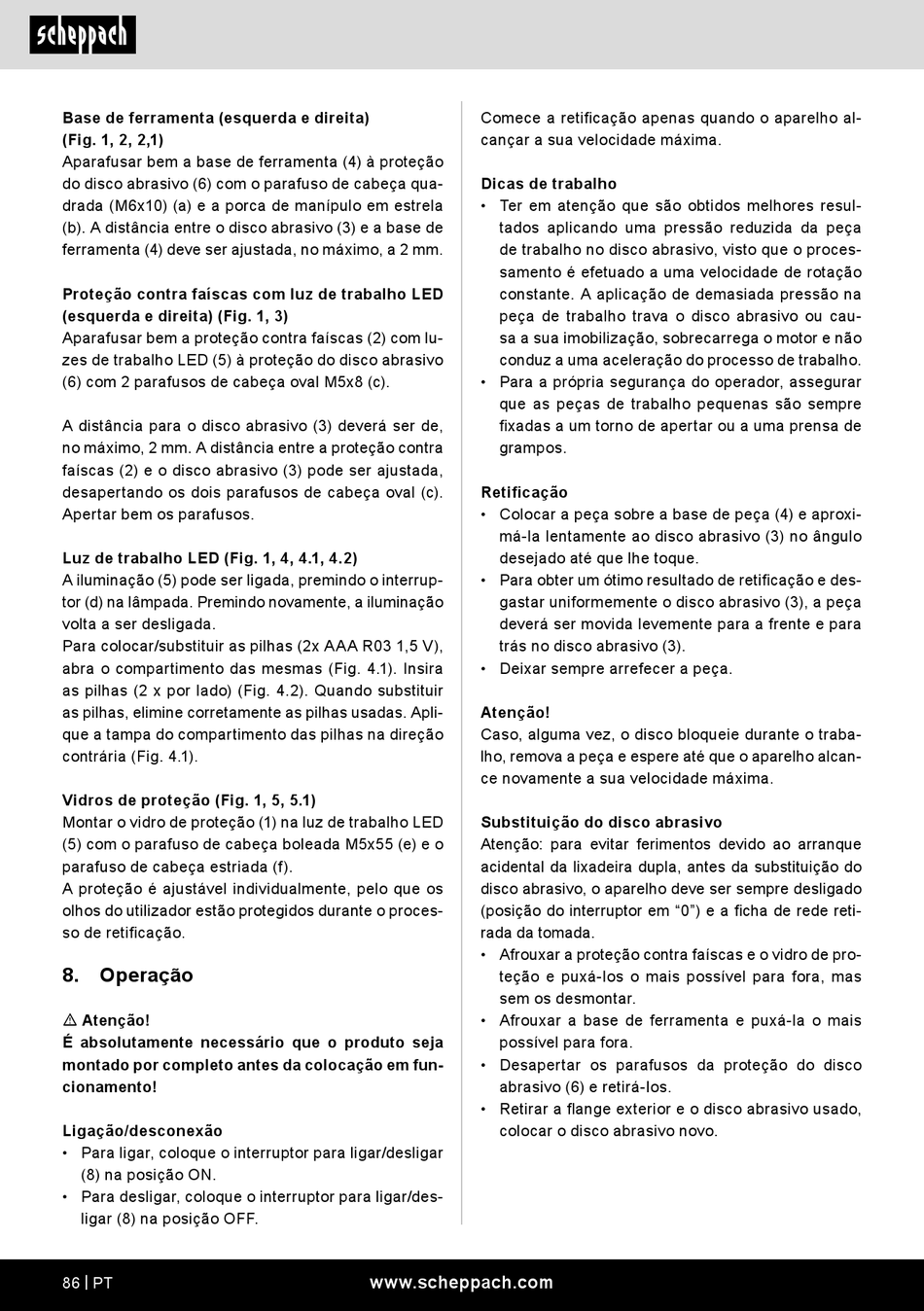

Base de ferramenta (esquerda e direita)
(Fig. 1, 2, 2,1)
Aparafusar bem a base de ferramenta (4) à proteção
do disco abrasivo (6) com o parafuso de cabeça qua-
drada (M6x10) (a) e a porca de manípulo em estrela
(b). A distância entre o disco abrasivo (3) e a base de
ferramenta (4) deve ser ajustada, no máximo, a 2 mm.
Proteção contra faíscas com luz de trabalho LED
(esquerda e direita) (Fig. 1, 3)
Aparafusar bem a proteção contra faíscas (2) com lu-
zes de trabalho LED (5) à proteção do disco abrasivo
(6) com 2 parafusos de cabeça oval M5x8 (c).
A distância para o disco abrasivo (3) deverá ser de,
no máximo, 2 mm. A distância entre a proteção contra
faíscas (2) e o disco abrasivo (3) pode ser ajustada,
desapertando os dois parafusos de cabeça oval (c).
Apertar bem os parafusos.
Luz de trabalho LED (Fig. 1, 4, 4.1, 4.2)
A iluminação (5) pode ser ligada, premindo o interrup-
tor (d) na lâmpada. Premindo novamente, a iluminação
volta a ser desligada.
Para colocar/substituir as pilhas (2x AAA R03 1,5 V),
abra o compartimento das mesmas (Fig. 4.1). Insira
as pilhas (2 x por lado) (Fig. 4.2). Quando substituir
as pilhas, elimine corretamente as pilhas usadas. Apli-
que a tampa do compartimento das pilhas na direção
contrária (Fig. 4.1).
Vidros de proteção (Fig. 1, 5, 5.1)
Montar o vidro de proteção (1) na luz de trabalho LED
(5) com o parafuso de cabeça boleada M5x55 (e) e o
parafuso de cabeça estriada (f).
A proteção é ajustável individualmente, pelo que os
olhos do utilizador estão protegidos durante o proces-
so de retificação.
8. Operação
m Atenção!
É absolutamente necessário que o produto seja
montado por completo antes da colocação em fun-
cionamento!
Ligação/desconexão
• Para ligar, coloque o interruptor para ligar/desligar
(8) na posição ON.
• Para desligar, coloque o interruptor para ligar/des-
ligar (8) na posição OFF.
86 | PT
Comece a retificação apenas quando o aparelho al-
cançar a sua velocidade máxima.
Dicas de trabalho
• Ter em atenção que são obtidos melhores resul-
tados aplicando uma pressão reduzida da peça
de trabalho no disco abrasivo, visto que o proces-
samento é efetuado a uma velocidade de rotação
constante. A aplicação de demasiada pressão na
peça de trabalho trava o disco abrasivo ou cau-
sa a sua imobilização, sobrecarrega o motor e não
conduz a uma aceleração do processo de trabalho.
• Para a própria segurança do operador, assegurar
que as peças de trabalho pequenas são sempre
fixadas a um torno de apertar ou a uma prensa de
grampos.
Retificação
• Colocar a peça sobre a base de peça (4) e aproxi-
má-la lentamente ao disco abrasivo (3) no ângulo
desejado até que lhe toque.
• Para obter um ótimo resultado de retificação e des-
gastar uniformemente o disco abrasivo (3), a peça
deverá ser movida levemente para a frente e para
trás no disco abrasivo (3).
• Deixar sempre arrefecer a peça.
Atenção!
Caso, alguma vez, o disco bloqueie durante o traba-
lho, remova a peça e espere até que o aparelho alcan-
ce novamente a sua velocidade máxima.
Substituição do disco abrasivo
Atenção: para evitar ferimentos devido ao arranque
acidental da lixadeira dupla, antes da substituição do
disco abrasivo, o aparelho deve ser sempre desligado
(posição do interruptor em "0") e a ficha de rede reti-
rada da tomada.
• Afrouxar a proteção contra faíscas e o vidro de pro-
teção e puxá-los o mais possível para fora, mas
sem os desmontar.
• Afrouxar a base de ferramenta e puxá-la o mais
possível para fora.
• Desapertar os parafusos da proteção do disco
abrasivo (6) e retirá-los.
• Retirar a flange exterior e o disco abrasivo usado,
colocar o disco abrasivo novo.
