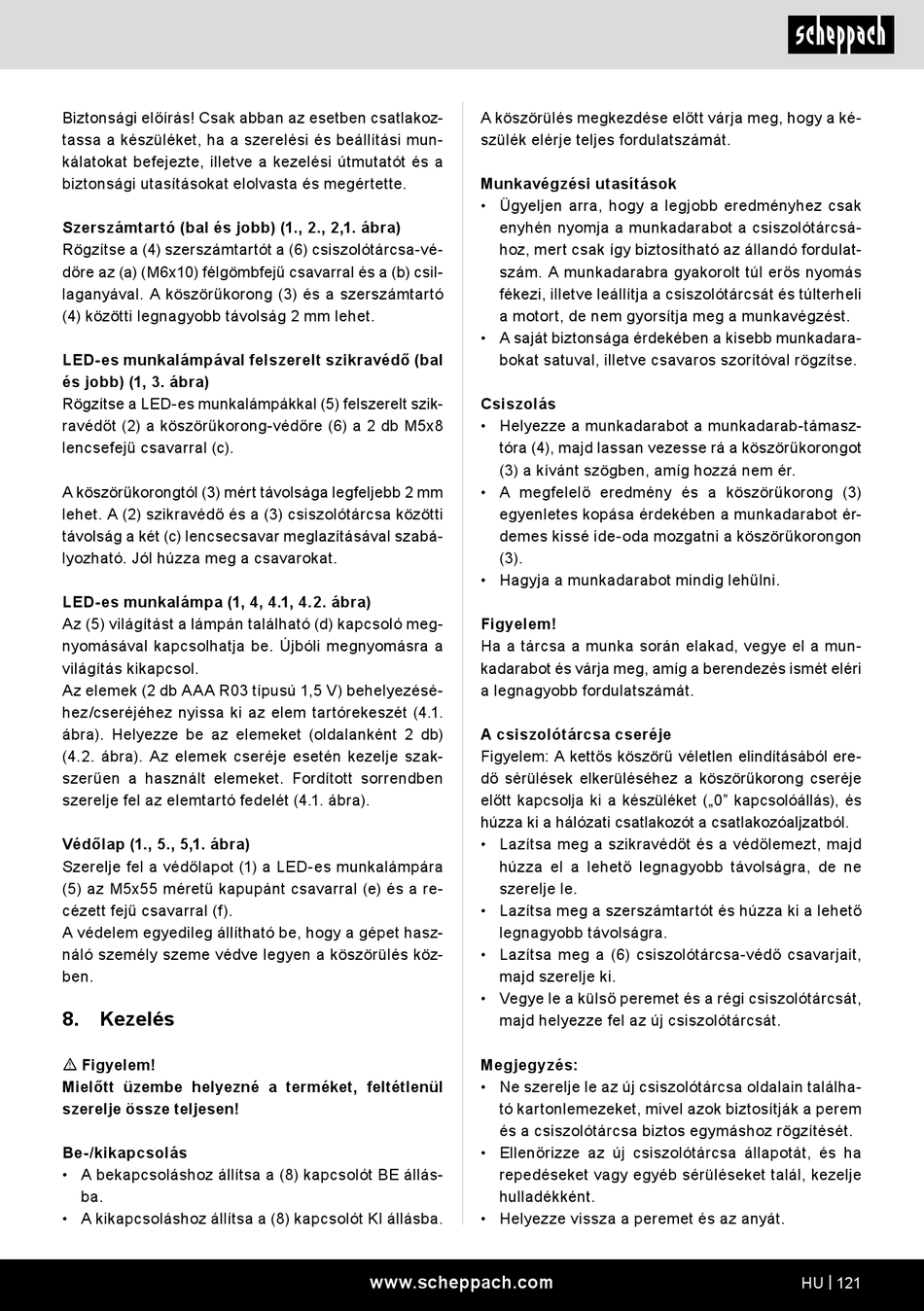

Biztonsági előírás! Csak abban az esetben csatlakoz-
tassa a készüléket, ha a szerelési és beállítási mun-
kálatokat befejezte, illetve a kezelési útmutatót és a
biztonsági utasításokat elolvasta és megértette.
Szerszámtartó (bal és jobb) (1., 2., 2,1. ábra)
Rögzítse a (4) szerszámtartót a (6) csiszolótárcsa-vé-
dőre az (a) (M6x10) félgömbfejű csavarral és a (b) csil-
laganyával. A köszörűkorong (3) és a szerszámtartó
(4) közötti legnagyobb távolság 2 mm lehet.
LED-es munkalámpával felszerelt szikravédő (bal
és jobb) (1, 3. ábra)
Rögzítse a LED-es munkalámpákkal (5) felszerelt szik-
ravédőt (2) a köszörűkorong-védőre (6) a 2 db M5x8
lencsefejű csavarral (c).
A köszörűkorongtól (3) mért távolsága legfeljebb 2 mm
lehet. A (2) szikravédő és a (3) csiszolótárcsa közötti
távolság a két (c) lencsecsavar meglazításával szabá-
lyozható. Jól húzza meg a csavarokat.
LED-es munkalámpa (1, 4, 4.1, 4.2. ábra)
Az (5) világítást a lámpán található (d) kapcsoló meg-
nyomásával kapcsolhatja be. Újbóli megnyomásra a
világítás kikapcsol.
Az elemek (2 db AAA R03 típusú 1,5 V) behelyezésé-
hez/cseréjéhez nyissa ki az elem tartórekeszét (4.1.
ábra). Helyezze be az elemeket (oldalanként 2 db)
(4.2. ábra). Az elemek cseréje esetén kezelje szak-
szerűen a használt elemeket. Fordított sorrendben
szerelje fel az elemtartó fedelét (4.1. ábra).
Védőlap (1., 5., 5,1. ábra)
Szerelje fel a védőlapot (1) a LED-es munkalámpára
(5) az M5x55 méretű kapupánt csavarral (e) és a re-
cézett fejű csavarral (f).
A védelem egyedileg állítható be, hogy a gépet hasz-
náló személy szeme védve legyen a köszörülés köz-
ben.
8. Kezelés
m Figyelem!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
Be-/kikapcsolás
• A bekapcsoláshoz állítsa a (8) kapcsolót BE állás-
ba.
• A kikapcsoláshoz állítsa a (8) kapcsolót KI állásba.
A köszörülés megkezdése előtt várja meg, hogy a ké-
szülék elérje teljes fordulatszámát.
Munkavégzési utasítások
• Ügyeljen arra, hogy a legjobb eredményhez csak
enyhén nyomja a munkadarabot a csiszolótárcsá-
hoz, mert csak így biztosítható az állandó fordulat-
szám. A munkadarabra gyakorolt túl erős nyomás
fékezi, illetve leállítja a csiszolótárcsát és túlterheli
a motort, de nem gyorsítja meg a munkavégzést.
• A saját biztonsága érdekében a kisebb munkadara-
bokat satuval, illetve csavaros szorítóval rögzítse.
Csiszolás
• Helyezze a munkadarabot a munkadarab-támasz-
tóra (4), majd lassan vezesse rá a köszörűkorongot
(3) a kívánt szögben, amíg hozzá nem ér.
• A megfelelő eredmény és a köszörűkorong (3)
egyenletes kopása érdekében a munkadarabot ér-
demes kissé ide-oda mozgatni a köszörűkorongon
(3).
• Hagyja a munkadarabot mindig lehűlni.
Figyelem!
Ha a tárcsa a munka során elakad, vegye el a mun-
kadarabot és várja meg, amíg a berendezés ismét eléri
a legnagyobb fordulatszámát.
A csiszolótárcsa cseréje
Figyelem: A kettős köszörű véletlen elindításából ere-
dő sérülések elkerüléséhez a köszörűkorong cseréje
előtt kapcsolja ki a készüléket („0" kapcsolóállás), és
húzza ki a hálózati csatlakozót a csatlakozóaljzatból.
• Lazítsa meg a szikravédőt és a védőlemezt, majd
húzza el a lehető legnagyobb távolságra, de ne
szerelje le.
• Lazítsa meg a szerszámtartót és húzza ki a lehető
legnagyobb távolságra.
• Lazítsa meg a (6) csiszolótárcsa-védő csavarjait,
majd szerelje ki.
• Vegye le a külső peremet és a régi csiszolótárcsát,
majd helyezze fel az új csiszolótárcsát.
Megjegyzés:
• Ne szerelje le az új csiszolótárcsa oldalain találha-
tó kartonlemezeket, mivel azok biztosítják a perem
és a csiszolótárcsa biztos egymáshoz rögzítését.
• Ellenőrizze az új csiszolótárcsa állapotát, és ha
repedéseket vagy egyéb sérüléseket talál, kezelje
hulladékként.
• Helyezze vissza a peremet és az anyát.
