7.3
Montage
7.3.1
Modulverbinder anbringen/lösen

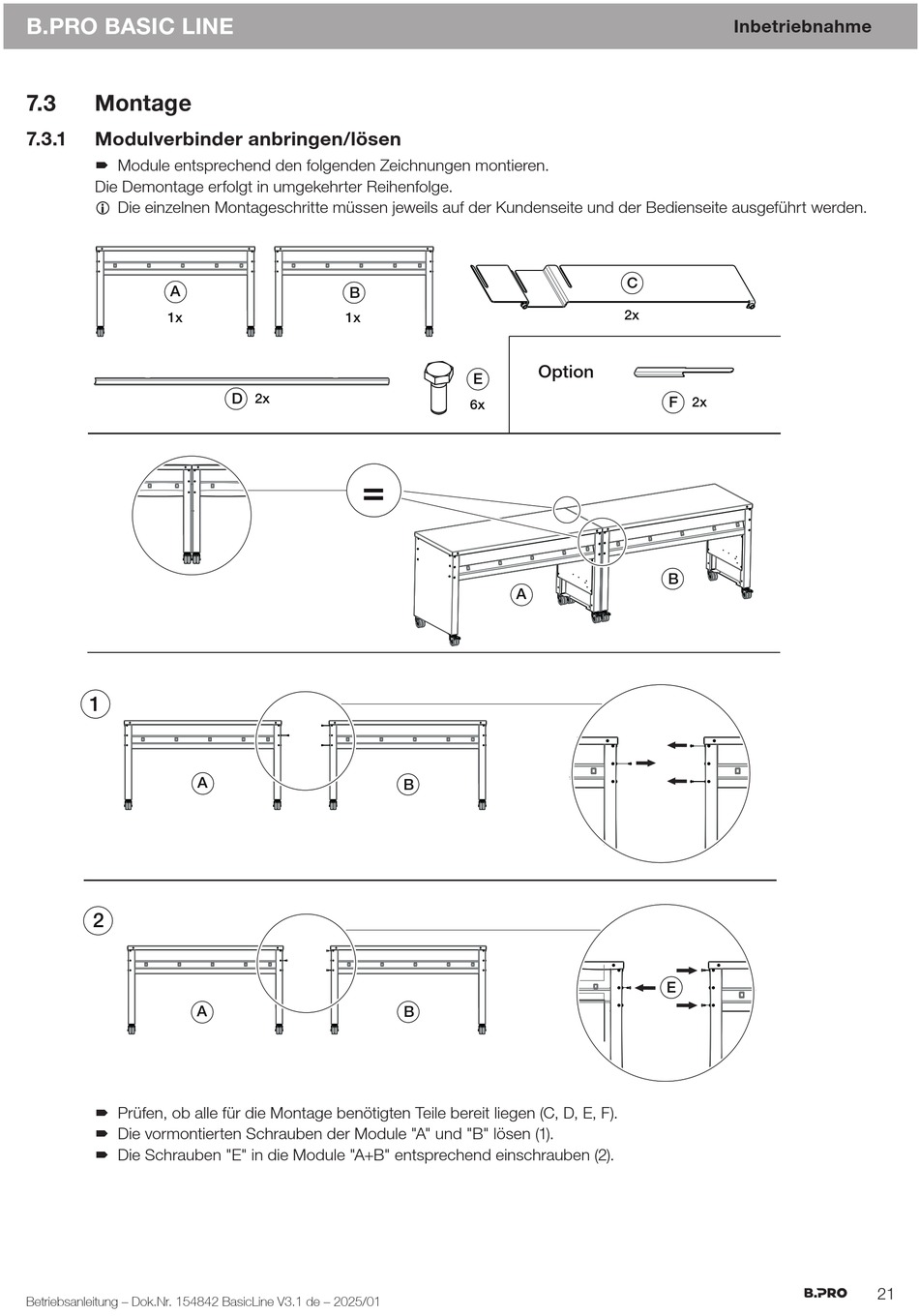

– Module entsprechend den folgenden Zeichnungen montieren.
Die Demontage erfolgt in umgekehrter Reihenfolge.
L Die einzelnen Montageschritte müssen jeweils auf der Kundenseite und der Bedienseite ausgeführt werden.
A
1x
1
A
2
A
– Prüfen, ob alle für die Montage benötigten Teile bereit liegen (C, D, E, F).
– Die vormontierten Schrauben der Module "A" und "B" lösen (1).
– Die Schrauben "E" in die Module "A+B" entsprechend einschrauben (2).
