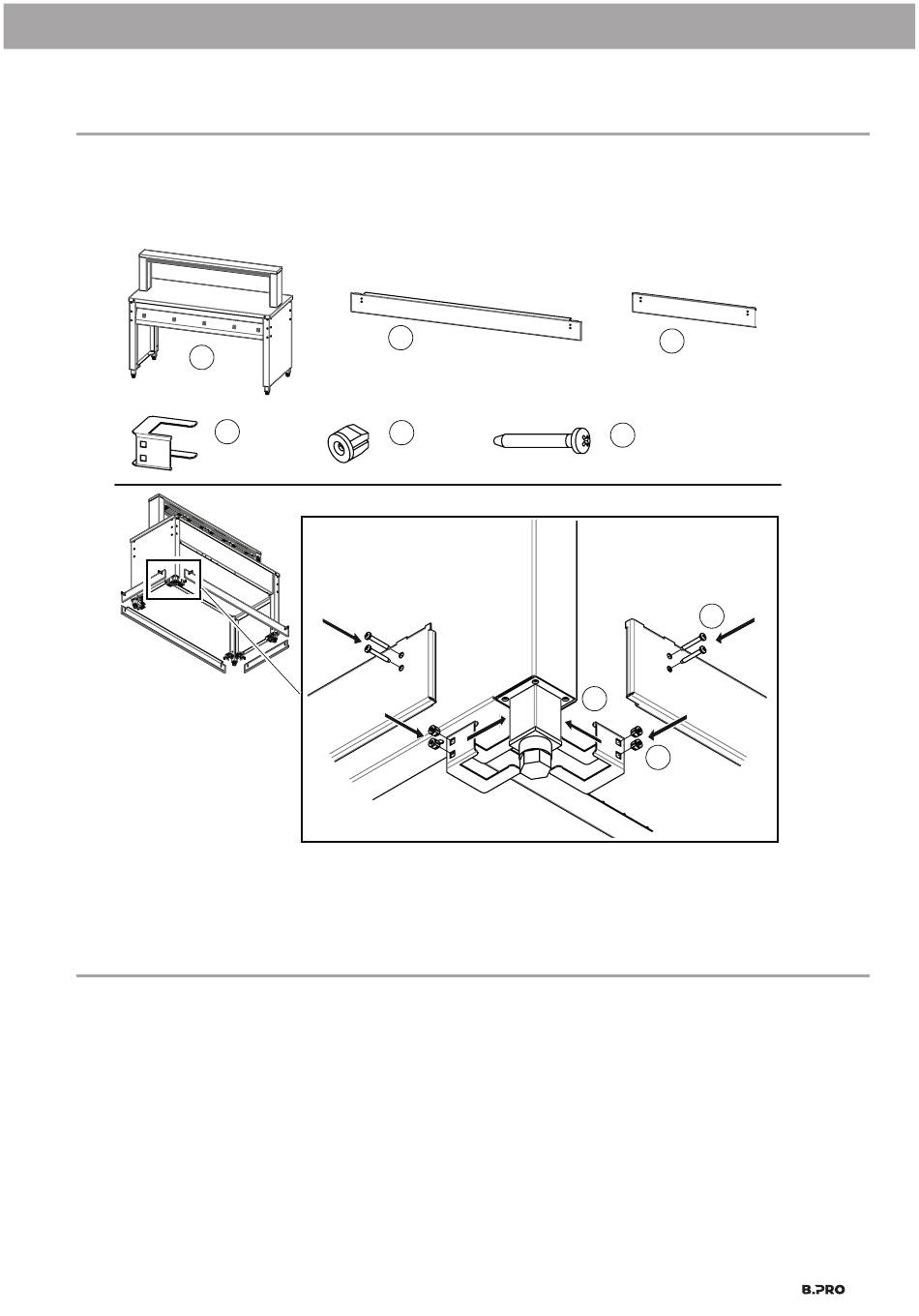

7.3.2 Sockelblenden anbringen/abbauen
Geräteausführung mit Stellfüßen
– Sockelblenden entsprechend der folgenden Zeichnung montieren.
Die Demontage erfolgt in umgekehrter Reihenfolge.
– Montageschritte für jede Sockelblende auf der gegenüberliegenden Seite wiederholen.
A
1x
– Gewindeeinsätze "E" in Aufnahme "D" einfügen (1).
– Aufnahme "D" über Stellfuß des Moduls "A" schieben (2).
– Sockelblende "B" oder "C" mit den Schrauben "F" in die Gewindeeinsätze "E" der Aufnahme "D"
schrauben (3).
– Montageschritte für jede weitere Sockelblende wiederholen.
