Inbetriebnahme
7.3.3

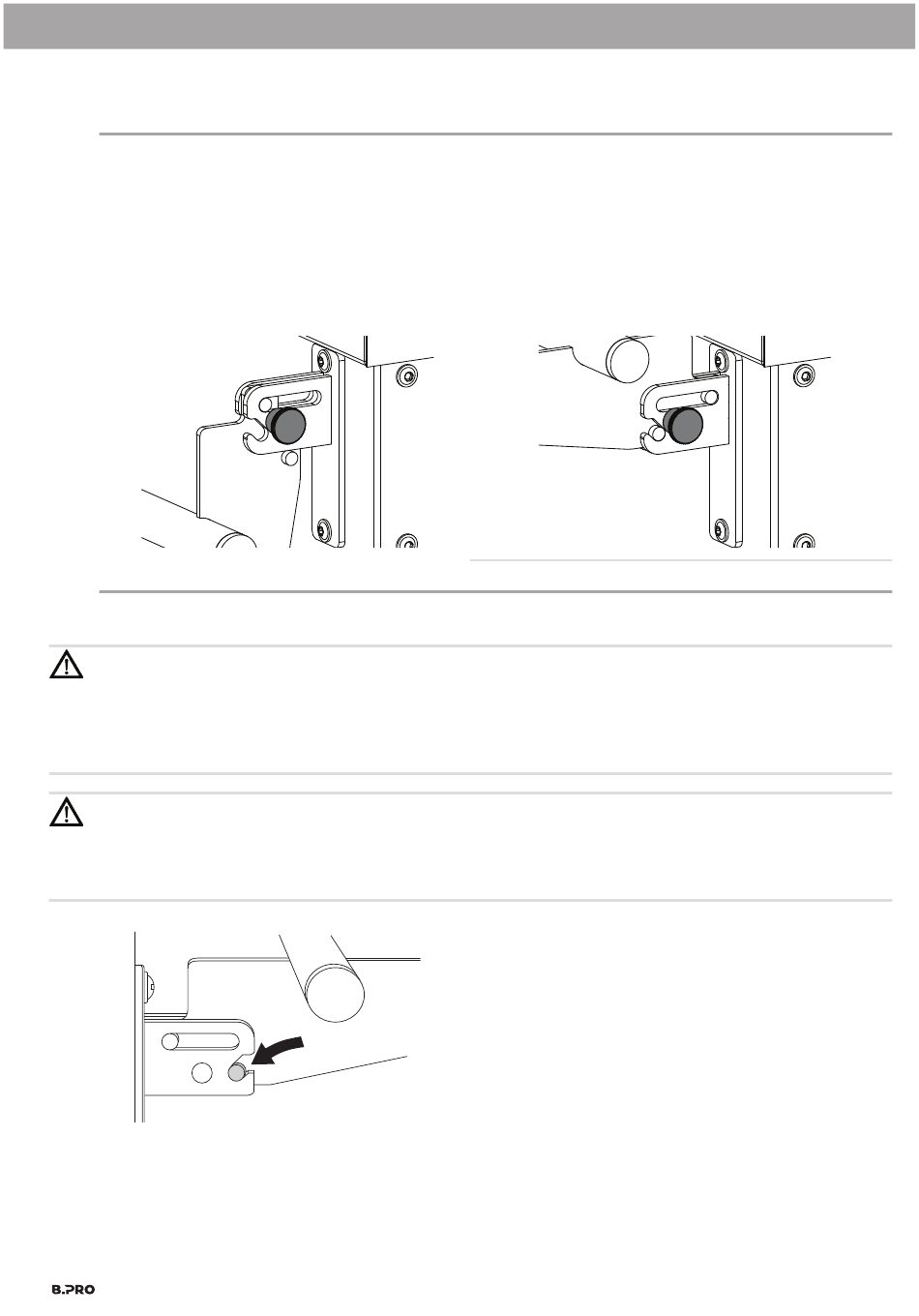

Funktion und Bedienung Miniraster

Scharnierausführung mit Miniraster
– Miniraster nach außen ziehen und eine viertel Umdrehung nach links oder rechts drehen.
Der Miniraster erreicht eine Rastposition.
– Anbauteil, wie in der Original-Betriebsanleitung beschrieben, ab- oder hochklappen.
Zum Lösen der Rastposition:
– Miniraster wieder ziehen und eine viertel Umdrehung in entgegengesetzter Richtung drehen.
Der Miniraster rastet beim Loslassen automatisch ein.
Die Sicherung ist aktiv.
7.3.4

Anbauteil hochklappen und arretieren

Vorsicht! Verletzungsgefahr oder Beschädigung des Anbauteils!
– Wenn die Befestigungsschrauben eines Anbauteils gelöst werden, kann es herunterfallen. Dabei kann es
entweder Personen verletzen oder beschädigt werden.
– Anbauteil vor dem Lösen der oberen Befestigungsschrauben durch eine zweite Person gegen
Herunterfallen sichern.
Vorsicht! Verletzungsgefahr durch unzureichende Befestigung!
– Tablettrutschen und Abstellborde müssen immer mit den vorgesehenen zwei Schrauben auf jeder Seite
befestigt werden, um die erforderliche Tragfähigkeit zu erreichen.
– Beim Ummontieren grundsätzlich beide Konsolen mit jeweils zwei Schrauben fixieren.
Anbauteil nach unten klappen
– Anbauteil vom Gerät weg schräg nach oben ziehen, bis die seitlichen Arretierungen ausrasten.
– Anbauteil nach unten klappen.
24
Position des Minirasters im abgeklappten/hochgeklappten Zustand:
– Anbauteil etwas (ca. 30°) über die Waagerechte hinaus nach
oben klappen.
– Anbauteil zum Gerät hin schräg nach unten schieben und in
die beiden seitlichen Arretierungen einrasten lassen.
– Nochmals kontrollieren, ob Anbauteil tatsächlich in beiden
Arretierungen eingerastet ist und gegebenenfalls Arretierung
korrigieren.
