Anbauteile ummontieren

Tablettrutschen und Abstellborde können bei Bedarf um 10 cm in der Höhe nach unten versetzt oder an der
jeweils gegenüberliegenden Seite angebracht werden.
7.3.5

Frontverkleidung kundenseitig anbringen/abnehmen

Vorsicht! Klemmgefahr für Gliedmaßen!
Beim Schließen der Türen können Gliedmaßen zwischen Tür und Korpus eingeklemmt werden.
– Darauf achten, dass die Gliedmaßen (z. B. Hände) nicht zwischen Gerätekorpus und Tür eingeklemmt
werden.
Die kundenseitige Frontverkleidung ist leicht austauschbar und kann ohne Werkzeuge angebracht oder
abgenommen werden.
1
2
3
7.3.6 Frontverkleidung bedienseitig öffnen/schließen
Die bedienseitige Frontverkleidung ist ausgeführt als Flügeltüren.
– Mit dem Push-to-open-Prinzip öffnen.
Betriebsanleitung – Dok.Nr. 154842 BasicLine V3.1 de – 2025/01

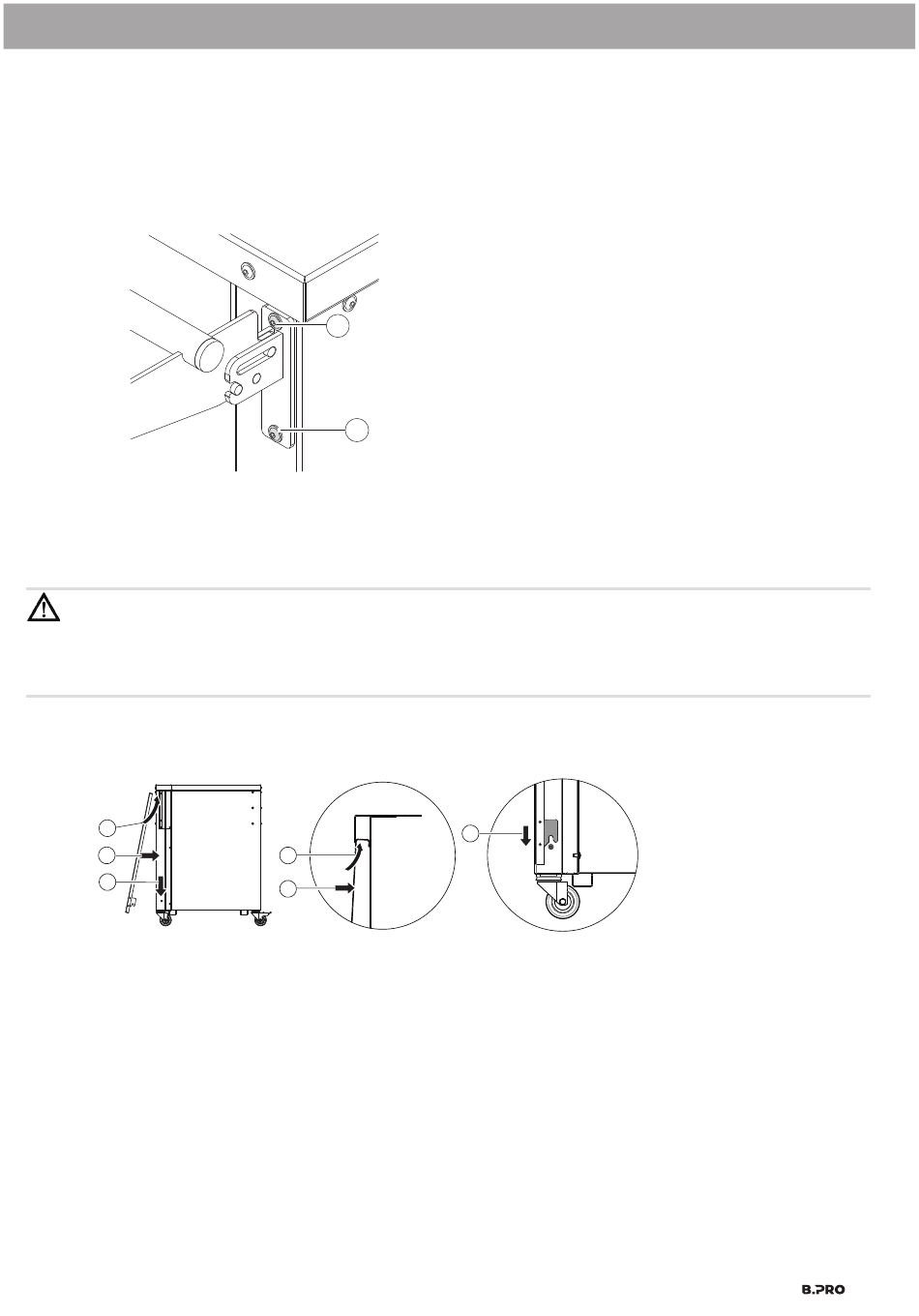

– An beiden Seiten die untere Schraube (1) an der Befestigung
des Anbauteils mit einem Innensechskantschlüssel lösen
und herausdrehen.
– Anbauteil nach unten klappen.
– An beiden Seiten die obere Befestigungsschraube (2)
lösen und herausdrehen, während eine zweite Person das
Anbauteil festhält.
2
– Anbauteil abnehmen und bei Nichtverwendung zur Seite
stellen und herausgedrehte Schrauben wieder in die
Gewindelöcher im Unterbau eindrehen.
– Zur Montage des Anbauteils Befestigungsschrauben an der
gewünschten Position herausdrehen.
1
– Während eine zweite Person das Anbauteil in der
richtigen Position hält, an beiden Seiten die obere
Befestigungsschraube (2) hineindrehen.
– Anbauteil hochklappen, dann auf beiden Seiten die untere
Befestigungsschraube (1) hineindrehen.
1
2
3
Inbetriebnahme
– Kundenseitige
Frontverkleidung (1) unter
die obere Abdeckblende
schieben.
– Beide Einhängelaschen (2)
in die vorstehenden
Schrauben rechts und
links am Unterbau (3)
einhängen.
