YUMA Basic Bedienungsanleitung Seite 44

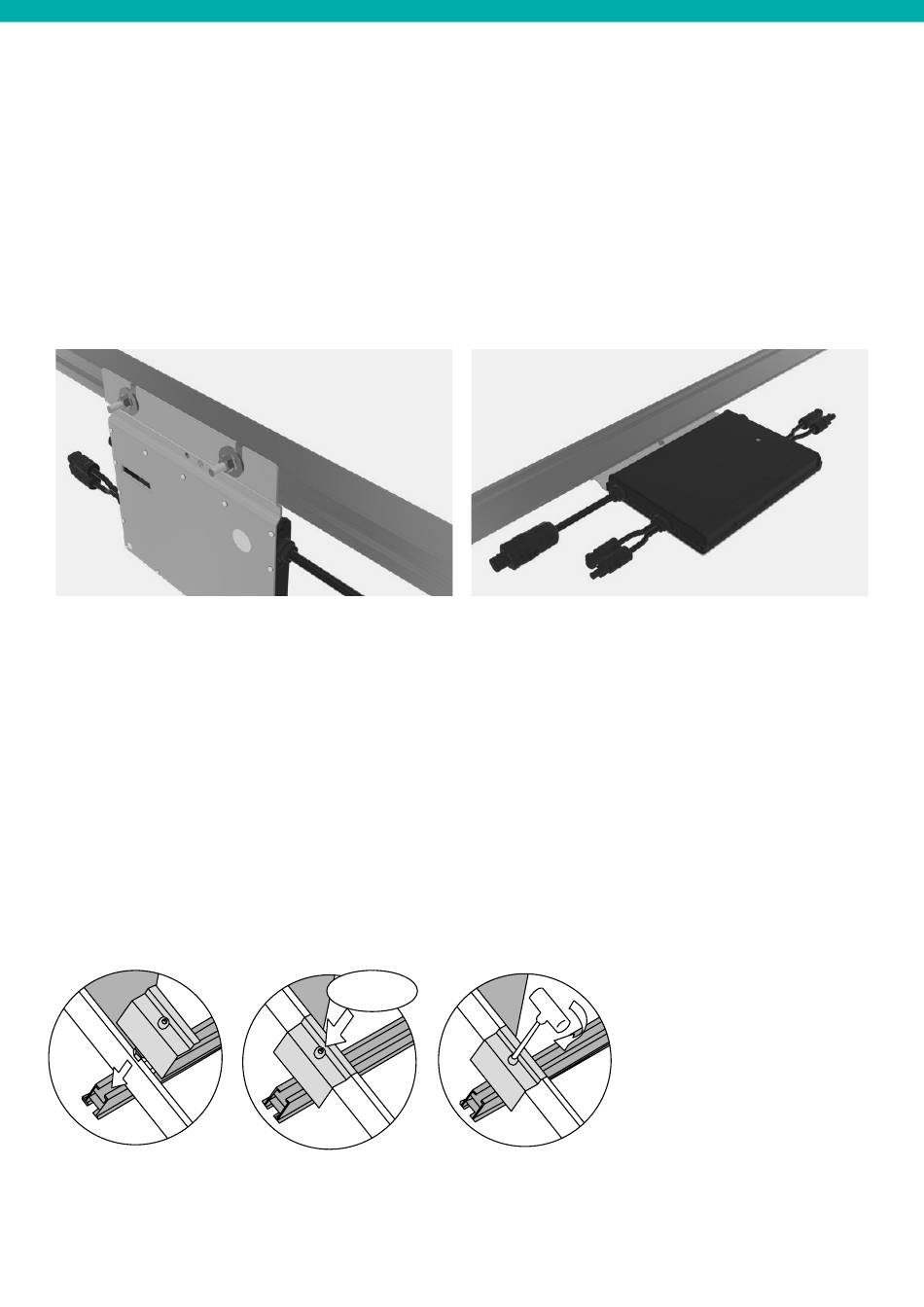

Montage des Wechselrichters
Für den Fall, dass du den Wechselrichter nicht wie
in Kapitel 6.1 beschrieben an einem Modul befestigt
hast, beschreiben wir nachfolgend die Montage des
Wechselrichters an der Montageschiene. Damit genug
Abstand zwischen Modul und Wechselrichter bleibt,
wird der Wechselrichter an der Unterseite der Monta-
geschiene montiert. Zudem sollte der Wechselrichter
möglichst mittig auf der Schiene platziert werden.
Wechselrichter von unten - Schienenmontage
Montage der Module
Für die Modulmontage wird zunächst ein Modul
auf die Schienen gelegt und festgehalten. Es sollte
möglichst am äußeren Rand der Schienen (links
oder rechts, je nach Montage-Reihenfolge) platziert
werden. Zwei Endklemmen werden zur Fixierung
des Moduls an den äußeren Enden der Schienen
platziert, je eine Klemme an der oberen und unteren
44
Für die Montage legst du je nach Wechselrichter eine
bzw. zwei Hammerkopfschrauben in die Schiene
ein und platzierst den Wechselrichter auf ihr. Dann
steckst du auf jede Schraube eine Unterlegscheibe
und befestigst alles mit je einer Mutter.
Wechselrichter von oben - Schienenmontage
Schiene. Die Klemmen haben auf der Unterseite ein
Klicksystem. Werden sie auf die Schienen gedrückt,
rasten sie mit einem hörbaren Klicken ein. Anschlie-
ßend werden die Klemmen an das Modul geschoben.
Sitzen alle Klemmen in ihrer Endposition an den
Modulen, können die Schrauben handfest angezogen
werden.
Click!
Modul-Endklemmen
nach dem Einrasten
festziehen
