YUMA Basic Bedienungsanleitung Seite 32

Alternativ: Vertikale Montage

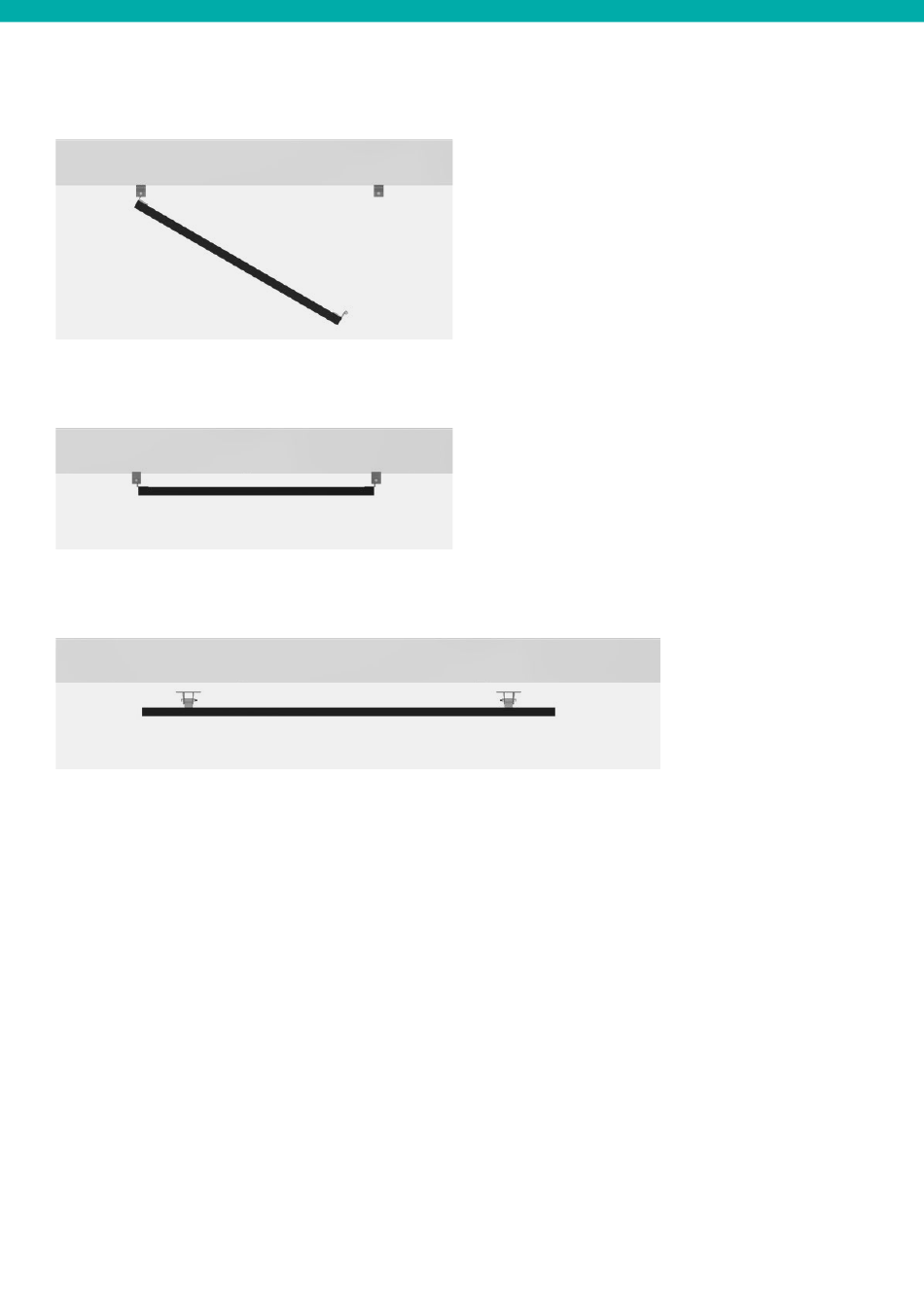

Vogelperspektive: Modul aufgeklappt
Vogelperspektive: Modul geschlossen
Im Vergleich: horizontale Montage (geschlossen)
Starre Halterung (90°) – Verdeckte Montage
Bei der verdeckten Halterung gilt das gleiche Prinzip
wie bei der sichtbaren Halterung. Hauptunterschied
ist, dass am Modul die Bolzen-Aufnahmen der Modul-
Teile nicht nach außen, sondern zur Modul-Innen-
seite zeigen. Hierdurch werden sie durch das Modul
verdeckt.
32
Bei der bislang gezeigten Befestigung handelt es sich
um eine klassische horizontale Montage. Bei Bedarf
kannst du das Modul aber auch vertikal montieren.
Bis zur Anbringung der Halterungen bleibt alles
gleich. Anders sieht es dahingegen beim Einhängen
des Moduls aus. Hier befestigst du die beiden Wand-
Teile nicht horizontal oben, sondern vertikal oben und
unten (i. d. Abb. links). Anschließend stellst du das
Modul hochkant auf und bringst die fixierten Modul-
Teile an den Wand-Teilen an, sodass du das Modul
seitlich wie eine Tür auf- und zuklappen kannst.
Bei der Anzeichnung und Befestigung der anderen
Modulseite ist lediglich zu beachten, dass sich diese
nicht unten, sondern auf der gegenüberliegenden
Seite der Modul-Teile befindet. Ansonsten entspricht
das Verfahren der horizontalen Montage.
Während die Anbringung der beiden Wand-Teile
an der Fassade gleich bleibt, richtest du bei der
Anbringung an das Modul auch die beiden Bolzen-
Aufnahmen der kurzen Stützen nach innen.
