YUMA Basic Bedienungsanleitung Seite 37

Aufdachmontage
Ziegel

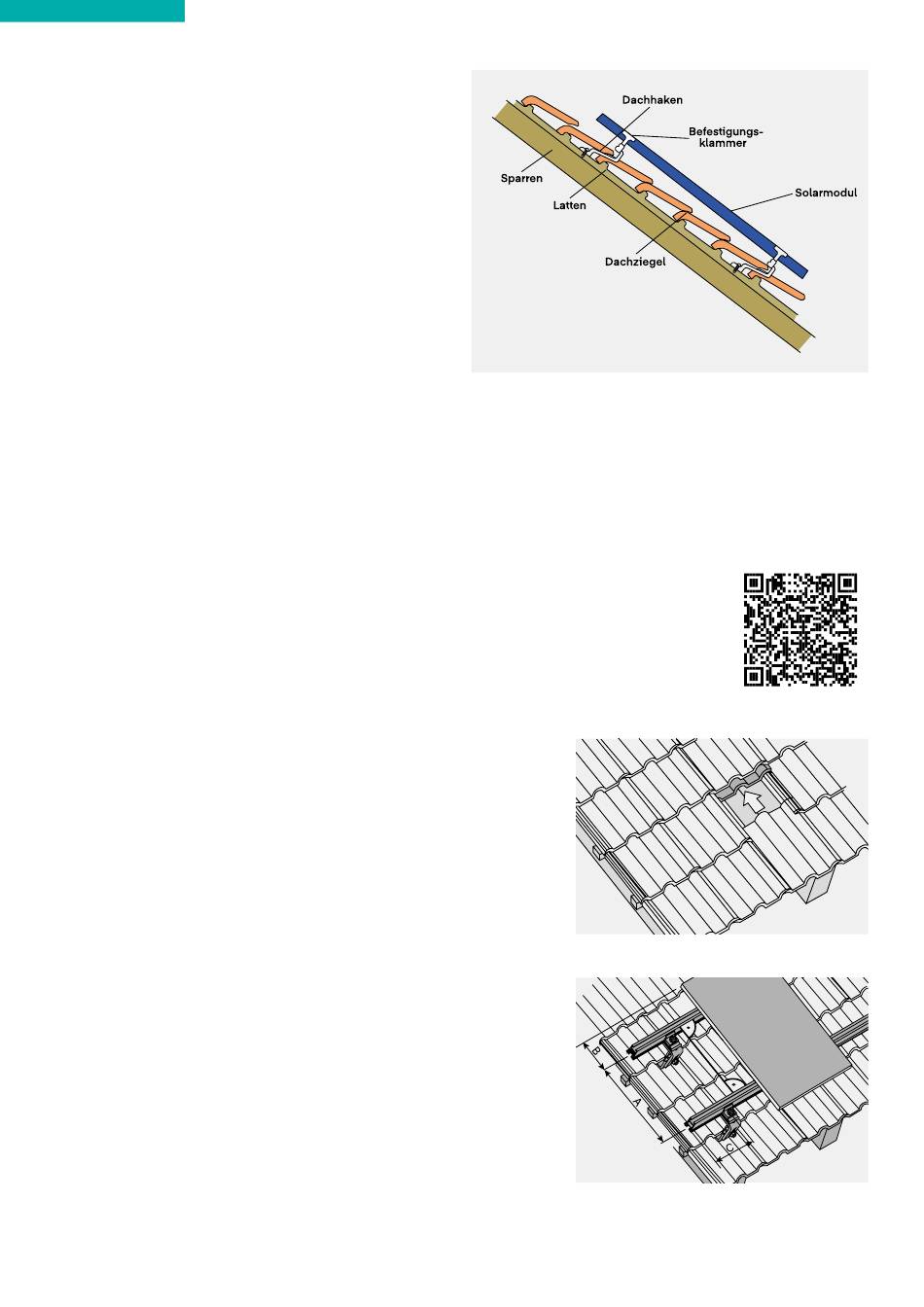

Zusammenfassung Unterkonstruktion
Für die Montage auf einem Ziegeldach werden zuerst
Dachhaken in die Holzsparren des Dachs geschraubt.
An den Dachhaken werden im nächsten Schritt
Schienen angebracht, an denen du wiederum zuletzt
die Solarmodule befestigst.
Für jedes Modul werden vier Dachhaken in die
Sparren geschraubt, je zwei für die Befestigung der
oberen und der unteren Schiene.
Bei der Paarmontage einer Yuma Roof-Anlage mit
zwei Modulen werden insgesamt sechs Dachhaken
eingesetzt, drei für die obere mittels Schienenver-
binder verlängerte Schiene und drei für die untere
verlängerte Schiene. Die Dachhaken werden jeweils
auf gleicher Linie platziert, die äußeren Dachhaken
bilden im Gesamtbild ein Rechteck.
Aufdachmontage
Gewellte Ziegel
Dachhaken montieren
Für die Montage der Dachhaken auf den Sparren
müssen zunächst die darauf liegenden Dachziegel
verschoben werden. Möchtest du die Dachhaken in
die Lattung setzen, ist die Statik bauseits zu prüfen.
(A) Der vertikale Abstand zwischen zwei Dachhaken
sollte mindestens 90 cm betragen,
(B) vom oberen/unteren Rand des Moduls zum
Dachhaken sollten mindestens 15 cm Abstand
eingehalten werden.
(C) Zwischen den Dachhaken und dem Ende der
Schienen ist ein Abstand von maximal 45 cm
einzuhalten.
Bei horizontaler Ausrichtung der Module sind die
Mindestabstände anzupassen.
Platzierung der Dachhaken
Abstände der Dachhaken
Video-Anleitung
