YUMA Basic Bedienungsanleitung Seite 39

Aufdachmontage
Biberschwanzziegel
Vorbereitung

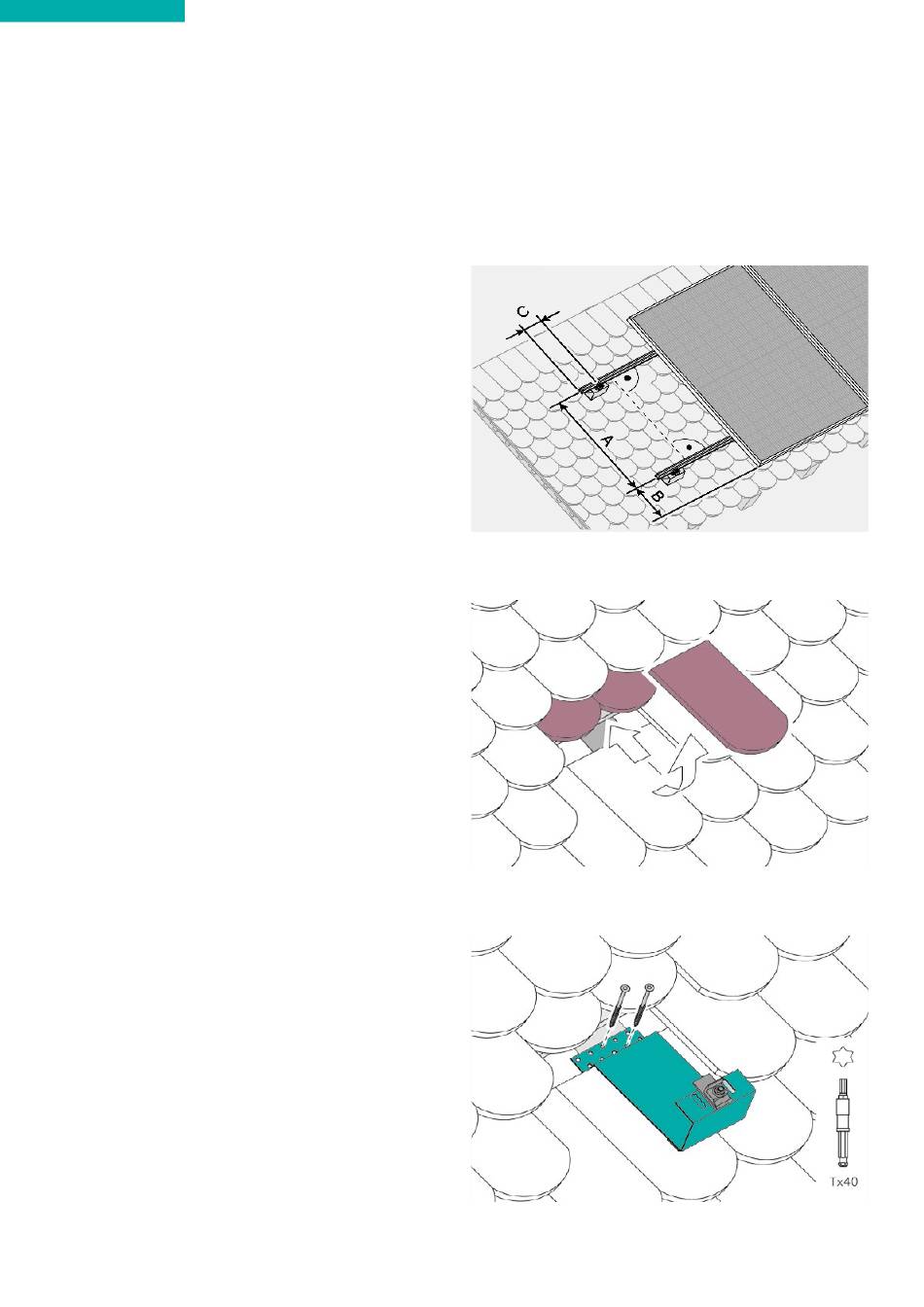

A) Der vertikale Abstand zwischen zwei Dachhaken
sollte mindestens 90 cm betragen,
B) vom oberen/unteren Rand des Moduls zum Dach-
haken sollten mindestens 15 cm Abstand einge-
halten werden.
C) Zwischen den Dachhaken und dem Ende der
Schienen ist ein Abstand von maximal 45 cm
einzuhalten.
Bei horizontaler Ausrichtung sind die Mindestab-
stände anzupassen.
Für die Montage der Dachhaken auf den Sparren
müssen zunächst die darauf liegenden Dachziegel
verschoben werden. Möchtest du die Dachhaken in
die Lattung setzen, ist die Statik bauseits zu prüfen.
Dachhaken montieren
Schraube die beiden Holzschrauben in jedem Fall
möglichst mittig in den Sparren. Die Schrauben sind
selbstbohrend und können ohne Vorbohren mit dem
passenden Torx Aufsatz (TX40) verschraubt werden.
Achte bei der Positionierung des Dachhakens unbe-
dingt auf die nachfolgenden Hinweise.
Ausrichtung des Systems
Platzierung der Dachhaken
Dachhaken anschrauben
