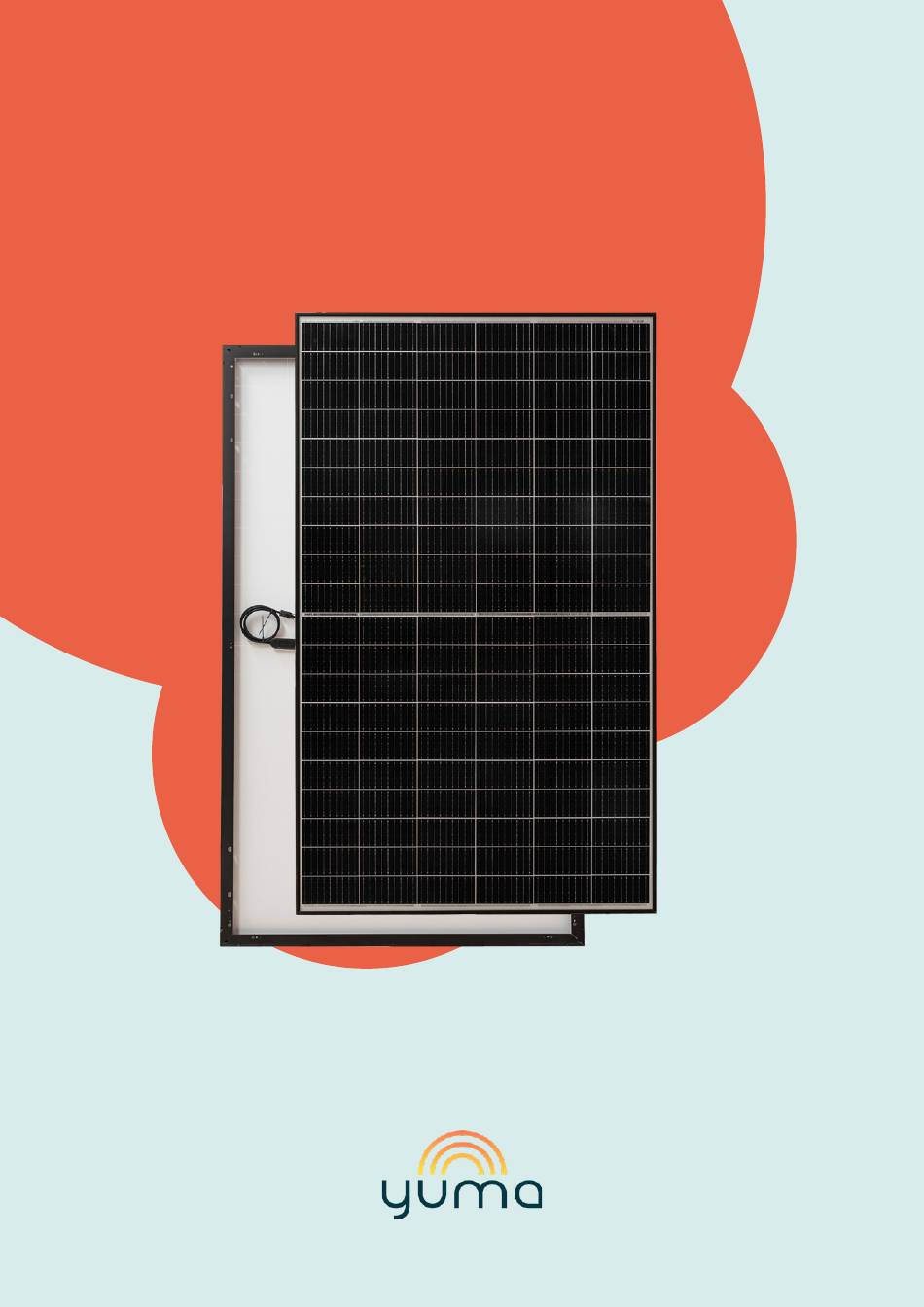

- Seite 1 Yuma Flat Bedienungsanleitung Balkonkraftwerk mit 3-4 Modulen...
-
Seite 2: Inhaltsverzeichnis
Inhalt 01 Vorwort 02 Sicherheitshinweise 03 Überblick 04 Lieferumfang 05 Montageanleitung 06 Technische Hinweise 07 Anmeldung der Solaranlage... -
Seite 3: Vorwort
Mach deinen eigenen Strom! Hallo, wir freuen uns, dass du dich für ein Stecker-Solargerät von Yuma entschieden hast. Alles, was du für die Produktion deines eigenen Stroms benötigst, haben wir dir geliefert – den Rest übernimmt die Sonne. Damit du gleich mit der Produktion deines Solarstroms beginnen kannst, bekommst du mit diesem Dokument einen Leitfaden für die fachgerechte Montage, Installation und Anmel-... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Vor dem Anschluss deiner Anlage Bitte lies diese Anleitung vor Beginn der Montage deiner Yuma-Solaranlage sorgfältig durch. Für Schäden, die durch unsachgemäße Handhabung entste- hen, können wir keinerlei Haftung oder Gewährleistung übernehmen. Bewahre die Montageanleitung für späteres Nachschlagen bitte auf. - Seite 5 oder Kontakt zu Feuchtigkeit durch Schnee Die Trennung der Kabel darf erst erfolgen, oder Regen ausgesetzt sind. wenn auf dem System keine Spannung mehr anliegt. Ziehe immer zuerst den Netzstecker. Berühren des Wechselrichters unter Last ist zu vermeiden, da die Oberfläche heiß ist und Ziehe bei Auffälligkeiten oder Unregelmäßig- es zu Verbrennungen kommen kann.
-
Seite 6: So Behältst Du Den Überblick
Überblick So behältst du den Überblick Diese Checkliste bietet dir einen schnellen Überblick, bevor du mit dem Anschluss deiner Mini-Solaranlage beginnst. Die aufgeführten Schritte vor, während und nach der Installation dienen der Orientierung – nicht jeder Schritt muss zwecks Montage und Installation jeder Anlage durchgeführt werden. Checkliste Notizen Vor der Installation:... -
Seite 7: Lieferumfang
Lieferumfang Das befindet sich im Paket Die rot markierte Stückzahl gilt für das Set mit 4 Modulen. Wechselrichter Solarmodul Wechselrichter Wechselrichter- Endkappe (Glas-Folien-Modul) halterung Kabelbinder Kabelbinder- Anschlusskabel Paar Verlängerungs- Edge-Clips (optional) kabel (DC) Modulhalterung Stützgabel Aluminiumstütze Gummiträger Kabelklemme Modulschraube Scharnierschraube Mutter Die beigelegte Anleitung von Valkbox kannst du außer Acht lassen, da unsere Anleitung auf den Aufbau der Anlage optimiert und besser geeignet ist. -
Seite 8: Montageanleitung
Halterungssystem, mit dem du deine Module sicher befestigen kannst. Der Anschluss der Module erfolgt direkt an den Wechselrichtern. Die Montage der Solaranlage Yuma Flat erfolgt in wenigen Schritten. Sobald der optimale Standort gefunden ist, kann die Anlage aufgebaut, ausreichend ballastiert und mit der Solarstromproduktion begonnen werden. - Seite 9 Lege die Hammerkopfschraube in die Nut der Halterung ein und platziere den Wechselrich- ter auf ihr. Setzte die Unterlegscheibe und die Sechskantschraube auf und schraube den Wechselrichter mit einem Schraubenschlüssel (13 mm) fest. Alternative Anbringung Wenn die Wechselrichter an einem anderen Ort als in der Anleitung beschrieben montiert werden sollen, sollten die möglichst witterungsgeschützt, nicht im direkten Sonnenlicht und mit etwas Abstand z.
-
Seite 10: Modul Und Halterung Montieren
Alternativ bringst du die Wechselrichter an zwei Modulen an, die du nah beieinander positio- nierst. Die fest verbauten Wechselrichterkabel reichen für einen Abstand von max. 1,5 m. Falls du einen größeren Abstand benötigst, findest du in unserem Onlineshop unter Zubehör passen- de Wechselrichter-Verbindungskabel (3, 5, 10 m). - Seite 11 Anbringung der Stützgabel nach außen Anbringung der Stützgabel nach innen Gebogene Stützen montieren Im nächsten Schritt werden die gebogenen Aluminiumstützen an den Modulen angebracht. Hierfür werden die Stützen an den Enden zwischen die Stützgabeln gesteckt und mithilfe der Scharnierschrauben fixiert. Gummiträger anbringen Sind alle Stützen fest verschraubt, kannst du die Module mit der Vorderseite nach oben drehen und die Gummiträger unter den Stützen platzieren.
- Seite 12 Windzone feststellen Schaue zunächst auf der Karte nach, in welcher der vier Windlastzonen sich dein Standort befindet: Beschaffenheit des Untergrundes Jeder Untergrund hat einen unterschied- lichen Reibungswiderstand. Je geringer dieser ist, desto höher muss die Ballastie- rung gewählt werden, um ein mögliches Ver- rutschen der Module zu verhindern.
-
Seite 13: Modul Mit Wechselrichter Verbinden
5.4 Modul mit Wechselrichter verbinden Stecke die beiden Solarkabel eines Moduls in die passenden Anschlüsse eines Wechselrich- ters. Für den Fall, dass die Module weiter voneinander entfernt stehen, kannst du die beilie- genden DC-Verlängerungskabel (Solarkabel) verwenden. Mit den beiliegenden Kabelbindern können die Solarkabel an den Modulen fixiert werden, um sie vor Witterung zu schützen und um Stolperfallen zu vermeiden. -
Seite 14: Wechselrichter Mit Stromnetz Verbinden
Anchlussplan für 4 Module 5.5 Wechselrichter mit Stromnetz verbinden Im letzten Schritt wird die Solaranlage mit der Steckdose verbunden: Bitte stelle sicher, dass du die vorherigen Schritte gemäß dieser Anleitung durchgeführt und unsere Sicherheitshin- weise beachtet hast. Verbinde zuerst das Anschlusskabel mit dem Wechselrichter und stecke anschließend die Endkappe auf den offenen Wechselrichtereingang, um diesen vor Feuchtigkeit zu schützen. -
Seite 15: Fehlerbehebung Wechselrichter
5.6 Fehlerbehebung Wechselrichter LED-Statusanzeige Sobald der Wechselrichter mit dem Solarmodul und dem Hausnetz verbunden ist, dauert es ca. 2–5 Minuten, bis die Einspeisung ins Hausnetz beginnt. In dieser Zeit blinkt die Leuchte des Wechselrichters rot. Sobald die Leuchte am Wechselrichter grün blinkt, speist die Anlage Strom ins Hausnetz ein. -
Seite 16: Ertragsoptimierung
5.7 Ertragsoptimierung Zum Schluss haben wir noch einige Tipps für dich zur optimalen Ausrichtung und Pflege dei- ner Solarpanels. Leider lassen sich meist nicht alle Faktoren beeinflussen, dennoch kannst du dazu beitragen, so viel wie möglich aus deinem Solarkraftwerk herauszuholen. Ausrichtung: Die besten Erträge erzielst du in der Regel mit einer Südausrichtung. -
Seite 17: Technische Hinweise
Technische Hinweise Sicherheit Prüfung von Leitungen und Sicherungen Um eine Überlastung der Leitungen im Haus- Bevor du deine Yuma-Solaranlage in Betrieb halt zu verhindern, sind diese über einen nimmst, überprüfe, welcher der beiden fol- Leitungsschutzschalter (LSS) abgesichert. genden Fälle auf deine Hausinstallation zu-... - Seite 18 Aderquerschnitt von 3 x 1,5 mm, dann Maximale Leistung ist die Leitung für eine Dauerbelastung von 16,5 A (in wärmegedämmten Wänden bei Yuma Solaranlage mit 2,6 A / 600 W 3 Modulen 25 °C) ausgelegt. Die freie Kapazität er-...
-
Seite 19: Stromzähler
Anlage in Betrieb neh- men. Du kommst bei einem Punkt nicht weiter? Kein Problem. Kontaktiere uns und wir helfen dir gerne weiter: Telefon: +49 221 6695 8090 Online-Chat: www.yuma.de Unsere Geschäftszeiten: Montag bis Freitag von 9 bis 17 Uhr (Feiertage ausgenommen) -
Seite 20: Anmeldung Der Solaranlage
Die Anmeldung im Register ist kostenfrei und dauert etwa 15 Minuten. Unterlagen für die Anmeldung benötigst du nicht, die Daten deiner Stecker-Solaranlage hingegen solltest du bereithalten. Unter folgendem Link kannst du dich anmelden: https://www.marktstammdatenregister.de/MaStR Technische Daten eines Pakets Yuma Solaranlage Yuma Solaranlage mit 3 Modulen mit 4 Modulen Leistung der Module z. - Seite 21 Bei der Anmeldung gibst du deine Anschrift, den Anlagenstandort und die Leistung der An- lage an. Um unnötige Probleme bei der Anmeldung zu vermeiden und diese zu vereinfachen, solltest du folgende Angaben machen: Yuma Solaranlage Yuma Solaranlage für 3 Module für 4 Module...
- Seite 22 Allgemeine Hinweise zur Anmeldung beim Netzbetreiber Der Anmeldeprozess beim Netzbetreiber ist in der Regel einfach, das genau Vorgehen ist unter „Anmeldung der Solaranlage“ 7.3 Netzbetreiber beschrieben. Leider gibt es gelegentlich Netzbetreiber, die keine vereinfachte Anmeldung akzeptieren oder unrechtmäßige Forderungen stellen. Es folgt eine Darstellung von unterschiedlichen Situationen mit Erläuterungen sowie möglichen Lösungen.
- Seite 23 Du musst nur noch deine persönlichen Daten ein- tragen und dem Netzbetreiber bestätigen, dass der Rücklauf deines Stromzählers ausgeschlossen ist. Checkliste Notizen Anmeldung der Stecker-Solaranlage: • Anmeldeformular von Yuma für die Mini-Solaranlage • Datenblatt des installierten Moduls • Datenblatt des Wechselrichters •...
- Seite 24 Fragen? Wir helfen gerne weiter. +49 221 6695 8090 (Mo.–Fr. 9–17 Uhr) www.yuma.de Yuma GmbH Hansaring 60 50670 Köln...
