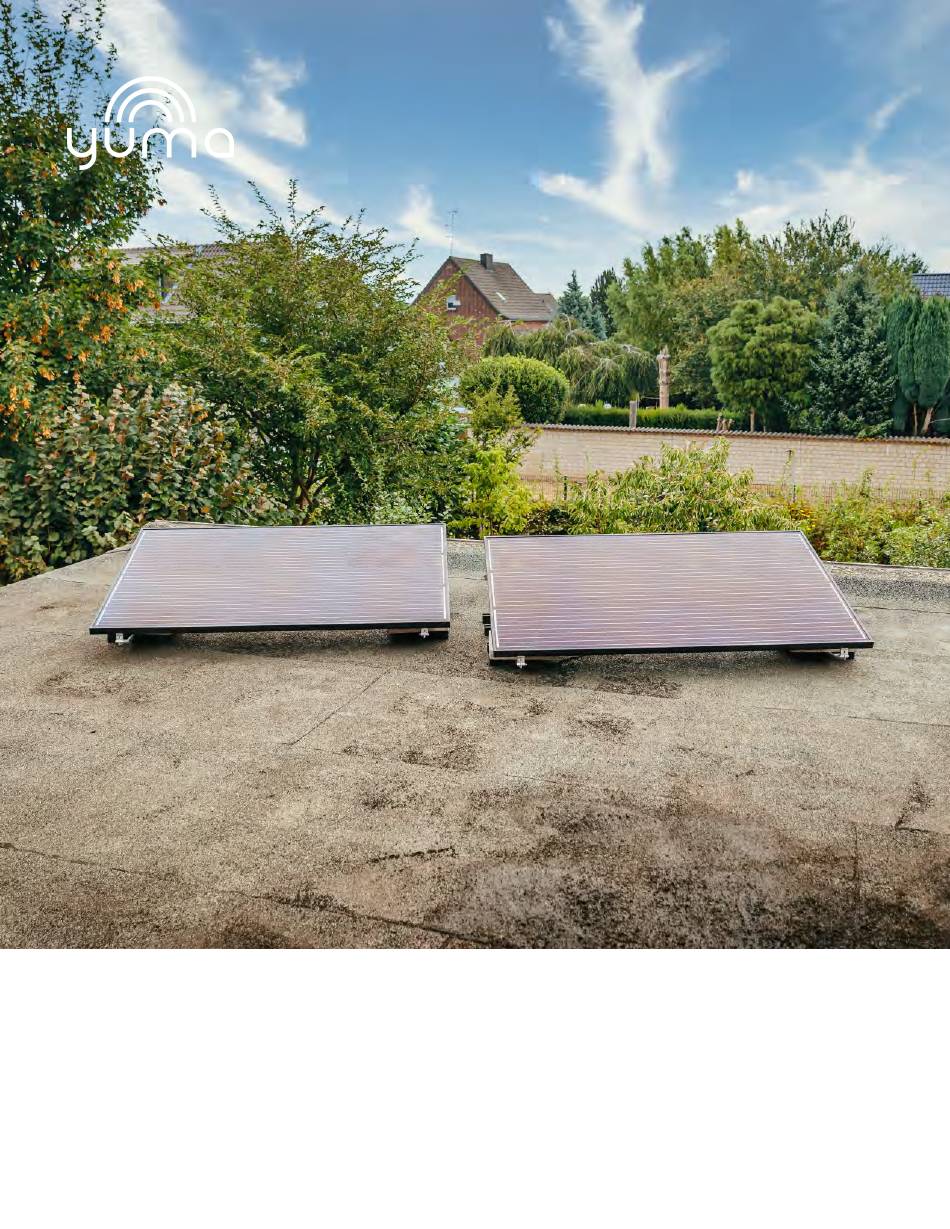

- Seite 1 Montageanleitung Yuma Flat...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise ● Bitte lies diese Anleitung vor Beginn der Montage deiner YUMA Solaranlage sorgfältig durch. Für Schäden, die durch unsachgemäße Handhabung entstehen, können wir keinerlei Haftung oder Gewährleistung übernehmen. Bewahre die Montageanleitung für späteres Nachschlagen auf. ● Der sichere und einwandfreie Betrieb des Gerätes setzt einen sachgemäßen Transport, Lagerung, Aufstellung, Montage und sachgerechte Bedienung voraus. - Seite 3 ● Bitte achte darauf, dass es nicht zu Personenschäden durch von der Anlage herabfallende Teile kommen kann (z.B. bei der zufälligen Beschädigung der Anlage). Bei der Montage der Anlage auf einem Dach, ist dessen Statik bauseits zu prüfen. ● Verwende beim Aufbau Arbeitshandschuhe ●...
-
Seite 4: Auf Einen Blick
2. Auf einen Blick Wir freuen uns, dass du dich für eine Mini-Solaranlage von Yuma entschieden hast. Dieses Dokument soll dir helfen, deine Anlage fachgerecht anzuschließen und anzumelden. Solltest du bei einem Punkt nicht weiterkommen, zögere nicht, uns zu kontaktieren. Du erreichst uns per Mail unter support@hello-yuma.de, telefonisch unter der +49 2183... -
Seite 5: Prüfung Des Vorhandenen Zählers
3. Prüfung des vorhandenen Zählers Durch die Förderung des EEG ist es möglich, selbst produzierten Solarstrom vergütet in das öffentliche Netz einzuspeisen. Bei einer Mini-Solaranlage lohnt sich der Aufwand für die Inanspruchnahme der EEG Vergütung jedoch selten. Die Vergütungssätze sind gering, die eingespeiste Energie ist überschaubar und kann von deinem eigenen Haushalt meist selbst verbraucht werden. - Seite 6 4. Hinweise zum Netzbetreiber Mini-Solaranlagen sollten beim Netzbetreiber angemeldet werden. Anmeldeprozess ist in der Regel einfach, das genau Vorgehen ist unter Punkt 10. Anmeldung beim Netzbetreiber beschrieben. Leider gibt es aber auch immer noch einige Netzbetreiber, die keine vereinfachte Anmeldung akzeptieren oder unrechtmäßige Forderungen stellen. Nachfolgend eine Übersicht über mögliche Komplikationen.
-
Seite 7: Montage Der Yuma Mini-Solaranlage
4. Ballastierung durchführen 5. Wechselrichter befestigen 6. Module mit Wechselrichter verbinden 7. Wechselrichter mit Stromnetz verbinden Für die Yuma Flat Anlage liegen deinem Paket Halterungssysteme bei, um die Module auf 20° aufzuständern. Die Module müssen beschwert werden, um Verrücken zu... -
Seite 8: Montage Stützgabeln
vermeiden. Für die Beschwerung können z.B. im Baumarkt erhältliche Betonplatten (30×30×4,5 cm, ca. 9 kg) verwendet werden. Die Aufständerung ist nur für einen flachen Untergrund mit einer Neigung von maximal 5° geeignet. 5.1. Montage Stützgabeln Im ersten Schritt werden die Stützgabeln an die Rückseite der Module montiert. Lege hierfür die Module mit der Rückseite nach oben auf einen weichen Untergrund, um Kratzer auf den Moduloberflächen zu vermeiden. -
Seite 9: Montage Gebogene Stützen
5.2. Montage gebogene Stützen Im nächsten Schritt werden die gebogenen Aluminiumstützen an den Modulen angebracht. Hierfür werden die Stützen an den Enden zwischen die Stützgabeln gesteckt und mithilfe der Scharnierschrauben fixiert. 5.3. Gummiträger anbringen Sind alle Stützen fest verschraubt, kannst du die Module mit der Vorderseite nach oben drehen und die Gummiträger unter den Stützen platzieren. - Seite 10 Windzone Schau zunächst auf der Karte nach, in welcher der vier Windlastzonen sich dein Standort befindet: Untergrund Jeder Untergrund hat einen unterschiedlichen Reibungswiderstand. Je geringer dieser ist, desto höher muss die Ballastierung gewählt werden, um ein mögliches Verrutschen der Module zu verhindern. Hierfür gibt es pro Modul je insgesamt vier mögliche Positionen zur Beschwerung (G1-G4), je eine für jeden Gummiträger.
- Seite 11 Notwendige Ballastierung Bitumen, Beton & EPDM Windzone G1 und G2 G3 und G4 WZ 1 9 kg 18 kg WZ 2 9 kg 27 kg WZ 3 9 kg 31,5 kg WZ 4 9 kg 40,5 kg Die Ballastierung muss an insgesamt vier Stellen erfolgen, vorne jeweils bei G1 und G2 und hinten jeweils bei G3 und G4.
-
Seite 12: Befestigung Und Anschluss Des Wechselrichters
Du kannst deinen Wechselrichter, wie in Abschnitt 6.2 beschrieben, mit der Wechselrichterhalterung aus deinem Zubehör-Set an einem Solarmodul befestigen. Wenn du eine Yuma Roof oder Yuma Balcony montierst, kannst du den Wechselrichter alternativ auf den Montageschienen befestigen. Bitte beachte bei der Auswahl des Montageortes die Sicherheitshinweise zu Beginn dieser Bedienungsanleitung. -
Seite 13: Wechselrichter Am Solarmodul Befestigen
Wechselrichterhalterung(en) aus dem Zubehör-Set. Befestige zuerst die Halterung an einer beliebigen Stelle am Rahmen des Modul. Für Yuma Solaranlagen mit einem Modul wird eine Halterung benötigt, bei zwei Modulen brauchst du zwei Halterungen. Stelle die Halterung auf die Breite des Rahmens deines Solarmoduls ein und klemme sie, wie auf den Bildern zu sehen, fest. -
Seite 14: Module Mit Wechselrichter Verbinden
6.3. Module mit Wechselrichter verbinden Verbinde nun den Wechselrichter mit den Solarmodulen. Dafür steckst du die beiden Solarkabel des Moduls in die passenden Anschlüsse des Wechselrichters. Du kannst die Solarkabel mit den beiliegenden Kabelbindern an den Modulen fixieren, um sie vor Witterung zu schützen und um Stolperfallen zu vermeiden. -
Seite 15: Anschlussplan Für 2 Module
Anschlussplan für 2 Module 6.4. Wechselrichter mit Stromnetz verbinden Im letzten Schritt wird die Solaranlage mit der Steckdose verbunden. Bitte stelle sicher, dass du die vorherigen Schritte gemäß dieser Anleitung durchgeführt und unsere Sicherheitshinweise beachtet hast. Verbinde zuerst das Anschlusskabel mit dem Wechselrichter. Stecke anschließend die Endkappe auf den offenen Stecker des Wechselrichters, um diesen vor Feuchtigkeit zu schützen. -
Seite 16: Led-Statusanzeige
7. Hinweise zum Wechselrichter Wenn du den Wechselrichter an einem anderen Ort als in der Anleitung beschrieben montieren möchtest, so solltest du diesen möglichst witterungsgeschützt, nicht im direkten Sonnenlicht und mit ausreichend Abstand über dem Boden anbringen. LED-Statusanzeige Sobald der Wechselrichter mit dem Solarmodul und dem Hausnetz verbunden ist, dauert es ca. -
Seite 17: Prüfung Deiner Leitungen Und Sicherungen
8. Prüfung deiner Leitungen und Sicherungen Bevor du deine Yuma Solaranlage in Betrieb nimmst, musst du prüfen, welcher der beiden folgenden Fällen auf deine Hausinstallation zutrifft: a) Es sind Sicherungsautomaten vorhanden: In Deutschland können dann pro Haushalt maximal 2,6 Ampere (600 Watt) Solaranlagenleistung angeschlossen werden. - Seite 18 805W betragen. Solltest du bei einem Punkt nicht weiterkommen, zögere nicht uns zu kontaktieren. Du erreichst uns per Mail unter support@hello-yuma.de, telefonisch unter der +49 2183 217 20 90 oder über unseren Online-Chat. Unsere Geschäftszeiten sind Montag bis...
-
Seite 19: Anmeldung Im Marktstammdatenregister
Anmeldung benötigst du keine, du solltest aber die Daten deiner Mini-Solaranlage bereithalten. Anmelden kannst du dich unter folgendem Link: https://www.marktstammdatenregister.de/MaStR Die technischen Daten deines Paketes lauten: Yuma Solaranlage mit Yuma Solaranlage mit einem Modul zwei Modulen Leistung der Module... - Seite 20 ● EEG-Anlagenschlüssel: Nicht vorhanden ● Anlagenkennziffer aus dem Anlagenregister: Nicht vorhanden ● Sollen, wurden oder werden für den in der Solaranlage erzeugten Strom Zahlungen des Netzbetreibers in Anspruch genommen? Nein ● Wurde für die Solaranlage ein Zuschlag in einer Ausschreibung erlangt? Nein ●...
-
Seite 21: Anmeldung Beim Netzbetreiber
Solltest du auf der Website deines Netzbetreibers das Anmeldeformular nicht finden, dann kontaktiere dessen Kundenservice. Bei der Anmeldung musst du deine Anschrift, den Anlagenstandort und die Leistung der Anlage angeben. Die Leistung deiner Anlage ist hier aufgelistet: Yuma Solaranlage mit Yuma Solaranlage mit einem Modul zwei Modulen... -
Seite 22: Optimale Ausrichtung Und Neigung
Optimale Ausrichtung und Neigung Es gibt verschiedene Faktoren, die einen direkten oder indirekten Einfluss auf den Ertrag deiner Anlage haben. Hierzu gehören beispielsweise Verschattung und Verschmutzung der Module. Zwei weitere wichtige Faktoren, welche schon bei der Montage optimiert werden können, sind die Ausrichtung und Neigung der Module zur Sonne. Je nachdem welche Ausrichtung und Neigung die Module zur Sonne haben, können mehr oder weniger Sonnenstrahlen eingefangen und zu Strom umgewandelt werden. - Seite 23 Hast du noch Fragen? Wir helfen dir gern. + 49 2183 217 20 90 (Mo-Do. 10-18 Uhr, Fr. 10-16 Uhr) support@hello-yuma.de www.hello-yuma.de...
