YUMA Basic Bedienungsanleitung Seite 35

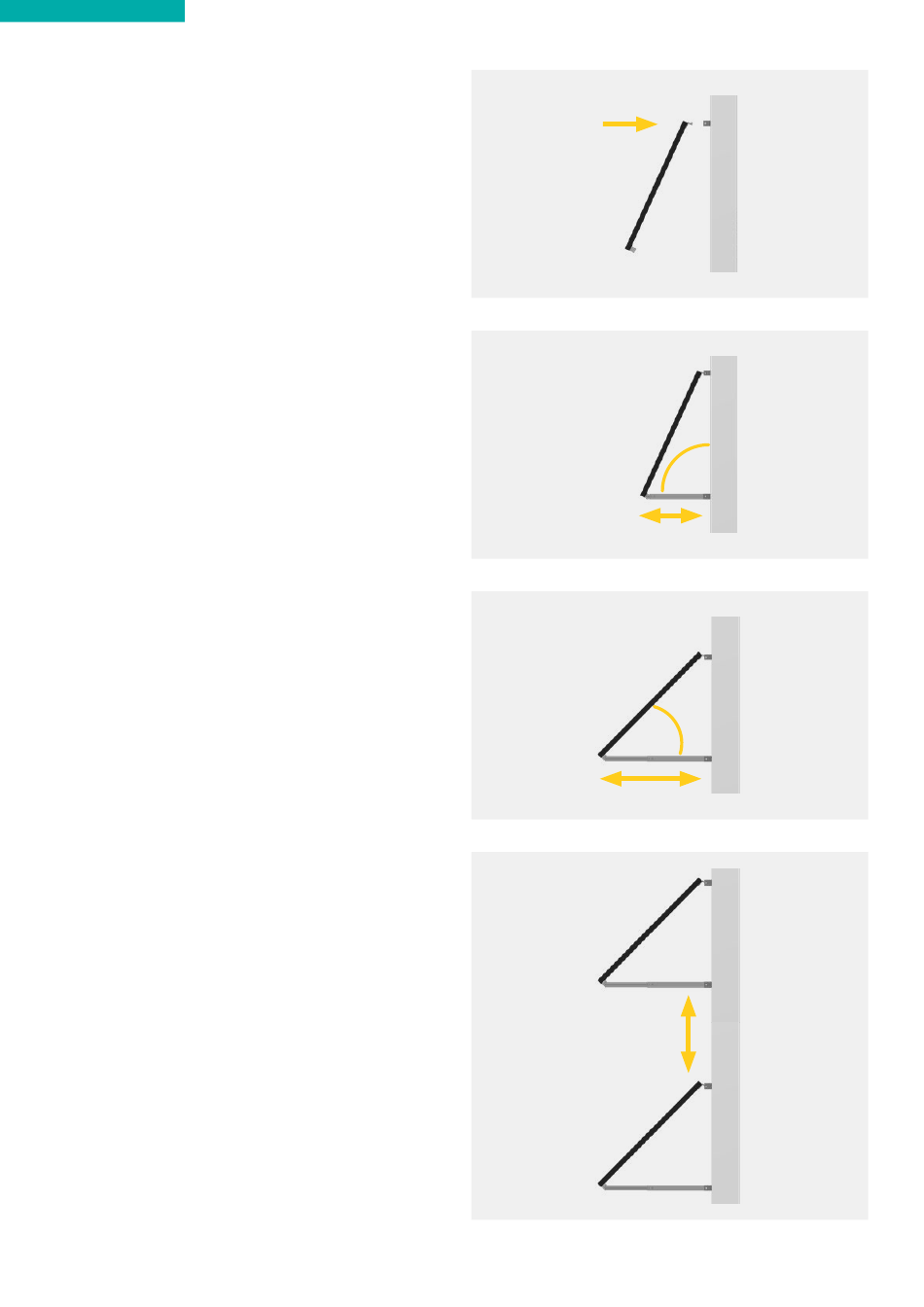

1. Obere Modulseite einhängen
Auch bei der variablen Halterung wird zunächst
die obere Modulseite an der oberen Wandhalte-
rung angebracht.
2. Untere Stützen anbringen und anzeichnen
Jetzt befestigst du die beiden langen Stützen
an der unteren Modulseite. Die Länge kannst du
über die beiden seitlichen Schrauben ändern.
Nachdem du die Länge der Stütze festgelegt hast,
richtest du diese waagerecht bzw. im 90°-Winkel
zur Fassade aus.
3. Stützen möglichst weit ausfahren
Für den bestmöglichen Ertrag solltest du die
langen Stützen möglichst weit ausfahren. Dies
entspricht einem Winkel von etwa 50°. Jetzt
kannst du durch die Löcher der Halterung
die Bohrlöcher an der Wand anzeichnen und
die Halterung anschließend mit der Wand
verschrauben.
4. Übereinander an der Wand befestigen
Möchtest du bei der variablen Halterung Module
übereinander an der Wand befestigen, sollten
diese jeweils einen vertikalen Abstand von min.
70 cm zueinander haben. Sind die Module zu dicht
montiert, wird das untere Modul von dem oberen
verschattet.
Ganz lässt sich Verschattung bei dieser Montage-
weise nicht ausschließen: Je höher die Sonne
steht, desto mehr Verschattung ist zu erwarten.
Sofern möglich, sollten die Module daher neben-
einander angebracht werden.
1
2
3
50°
4
70 cm
90°
35
