YUMA Basic Bedienungsanleitung Seite 41

Aufdachmontage - Blech und Bitumen
Für die Montage von Unterkonstruktionen auf Blech-
oder Bitumendächern werden Stockschrauben in die
Holzsparren des Dachs geschraubt. Mit der Anbrin-
gung der Montageschienen an den Stockschrauben
ist die Voraussetzung für die Modulmontage auf den
Schienen erfüllt. Für jedes Modul werden vier Stock-
schrauben in die Sparren geschraubt – je zwei für
die Befestigung der oberen und der unteren Schiene.
Gleiches gilt für die Einzelmontage von zwei Solar-
modulen.
Bei der Paarmontage zweier Module einer Yuma
Roof-Solaranlage hingegen werden insgesamt vier
Stockschrauben eingesetzt, zwei für die obere verlän-
gerte Montageschiene, die zuvor aus zwei Schienen

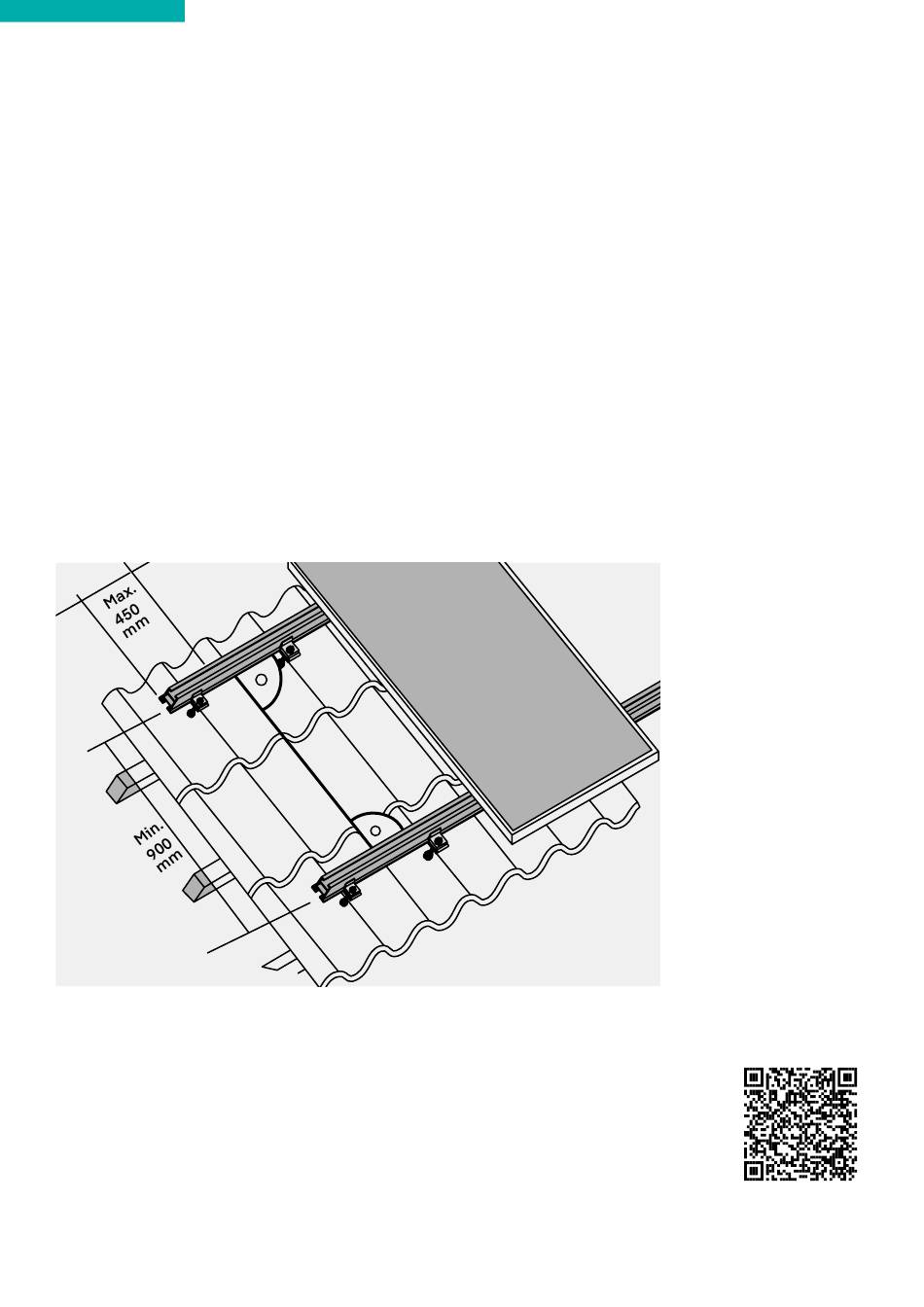

Anbringung der Schienen
zusammengesetzt wurde, und zwei für die untere
verlängerte Schiene. Die Stockschrauben werden
jeweils auf gleicher Linie platziert, die äußeren Stock-
schrauben bilden im Gesamtbild ein Rechteck.
Der vertikale Abstand zwischen zwei Stockschrauben
sollte mindestens 90 cm betragen, vom Rand des
Moduls zu den Stockschrauben sollten mindestens
15 cm Abstand eingehalten werden. Zwischen den
Stockschrauben und dem Ende der Schienen darf der
Abstand maximal 45 cm betragen.
Die Module können
vertikal (wie hier abge-
bildet) oder horizontal
auf den Schienen ange-
bracht werden. Bei hori-
zontaler Ausrichtung sind
die Mindestabstände
von jeweils 900 mm zu
beachten.
Video-Anleitung
