2. Einstellen von Modulhaltern
und Modulklemmen
Die zwei Modulhalter lassen sich mithilfe von
Adapterplatten verstellen. Hierdurch sind sie
kompatibel mit unterschiedlich großen Solar-
modul-Rahmendicken: 30, 35 und 40 mm. Leg je
nach Rahmendicke des vorliegenden Solarmo-
duls die entsprechenden Adapterplatten ein und
führe diese mittels Hammerkopfschraube (60
mm) und Mutter zusammen. Die Modulklemmen
hingegen lassen sich nur für Rahmendicken mit
30 mm oder 35 mm nutzen.
3. Halterung montieren
Für die Halterung am Handlauf bzw. an der Quer-
strebe benötigst du jeweils zwei Hammerkopf-
schrauben. Schiebe zunächst die langen Hammer-
kopfschrauben in die Schiene und ziehe diese
mit den Muttern fest. Anschließend kannst du auf
der Seite des Balkongeländers, die zur Hauswand
zeigt, die Halterung/Zahnschelle auf der Querstrebe
platzieren und sie auf die Hammerkopfschrauben
stecken. Zur Befestigung werden sie mit weiteren
Muttern festgezogen. Um das Balkongeländer vor
Kratzern zu schützen, kannst du zwischen den Zahn-
schellen und dem Handlauf bzw. den Querstreben ein
Stück des mitgelieferten Gummistreifens anbringen.
Schneide den Gummistreifen dafür einfach auf die
passende Länge.
24

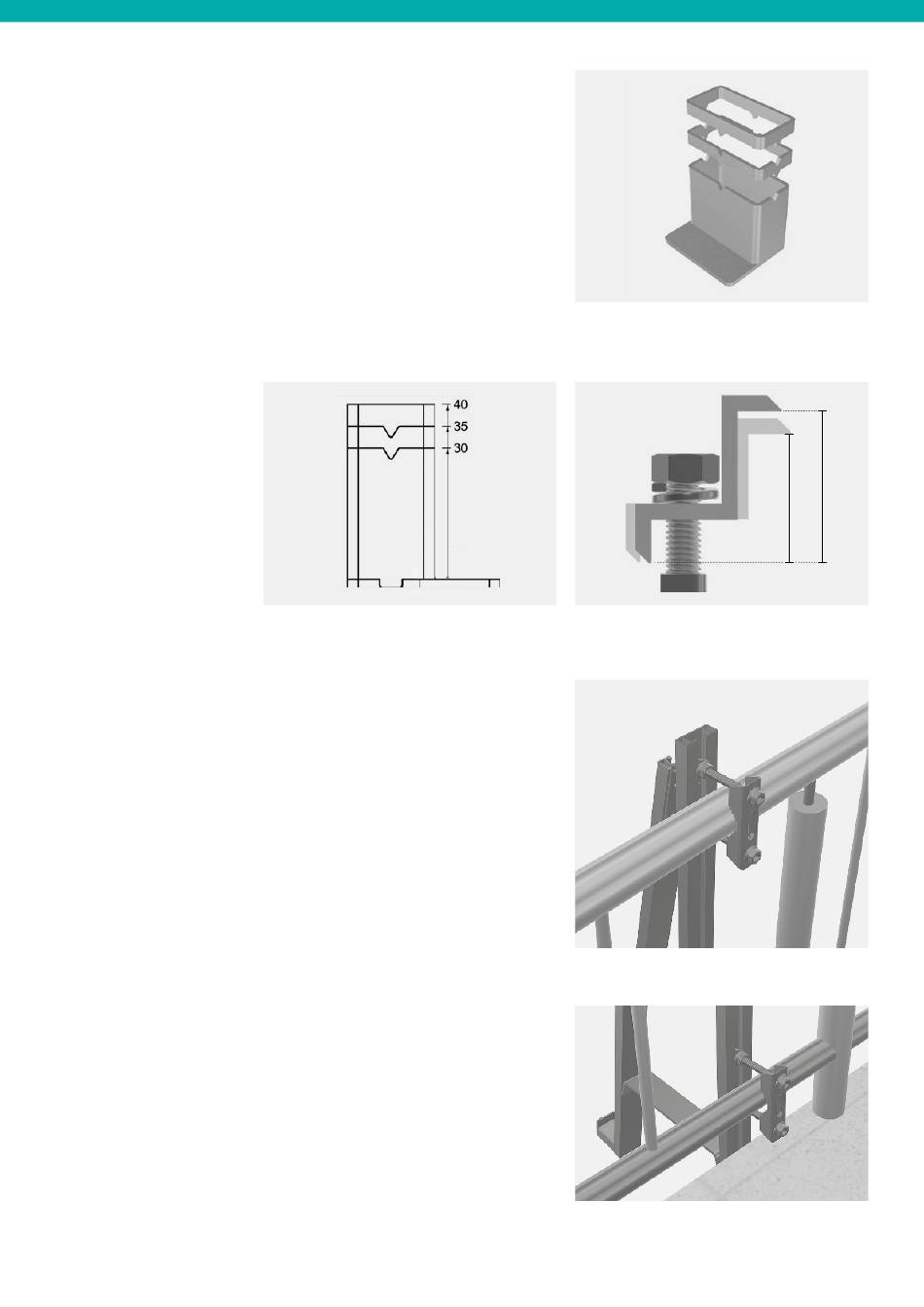

Seitenansicht eines Modulhalters
