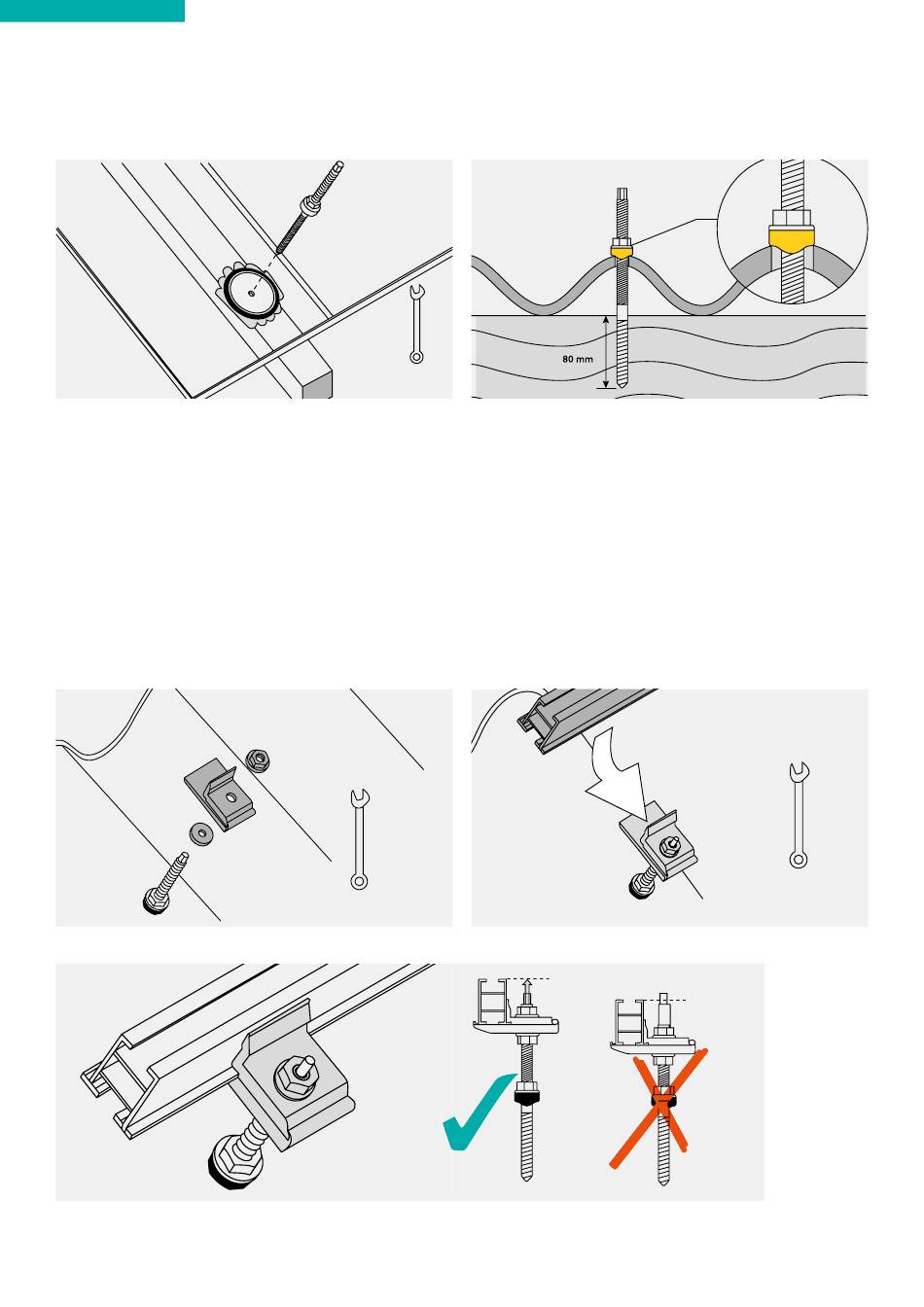

Die Stockschrauben werden 80 mm tief in die Sparren
geschraubt (4–5).
4
Stockschraube in Sparren schrauben
Schienenmontage auf Blech- und Bitumendächern
Sind alle Stockschrauben angebracht, können im
nächsten Schritt die Schienen mit den Schrauben
verbunden werden. Entferne hierfür zunächst jeweils
die oberste Mutter der Stockschrauben. Setze
die zweiteilige Klemmvorrichtung, wie im Bild zu
sehen ist, zusammen und platziere diese senk-
recht auf die Stockschrauben (1). Drehe die zuvor
1
Klemmvorrichtung auf Stockschraube platzieren
3
Richtige Platzierung der Stockschraube
Verwende einen Schraubenschlüssel (7 mm), um die
Stockschrauben einzuschrauben.
M10: S 7
M12: S 9
Richtige Platzierung der Stockschraube im Sparren
entfernten Muttern mit der Hand wieder auf die
Stockschrauben. Anschließend kannst du die
Montageschienen auf die Stockschrauben setzen
und alle Muttern mit einem Schraubenschlüssel
(15 mm) festziehen (2). Achte darauf, dass die
Stockschrauben nicht über die Montageschienen
hinausragen (3).
M10: S 15 / 30 Nm
M12: S 18 / 45 Nm
Platzierung der Montageschienen
5
2
max.
M10: S 15 / 30 Nm
M12: S 18 / 45 Nm
