Montage
Yuma Balcony
Nachfolgend wird gezeigt, wie die Halterung
und das Modul verbunden werden und wie alles
zusammen am Geländer montiert wird.
A ) Bei starrer Halterung mit 90°

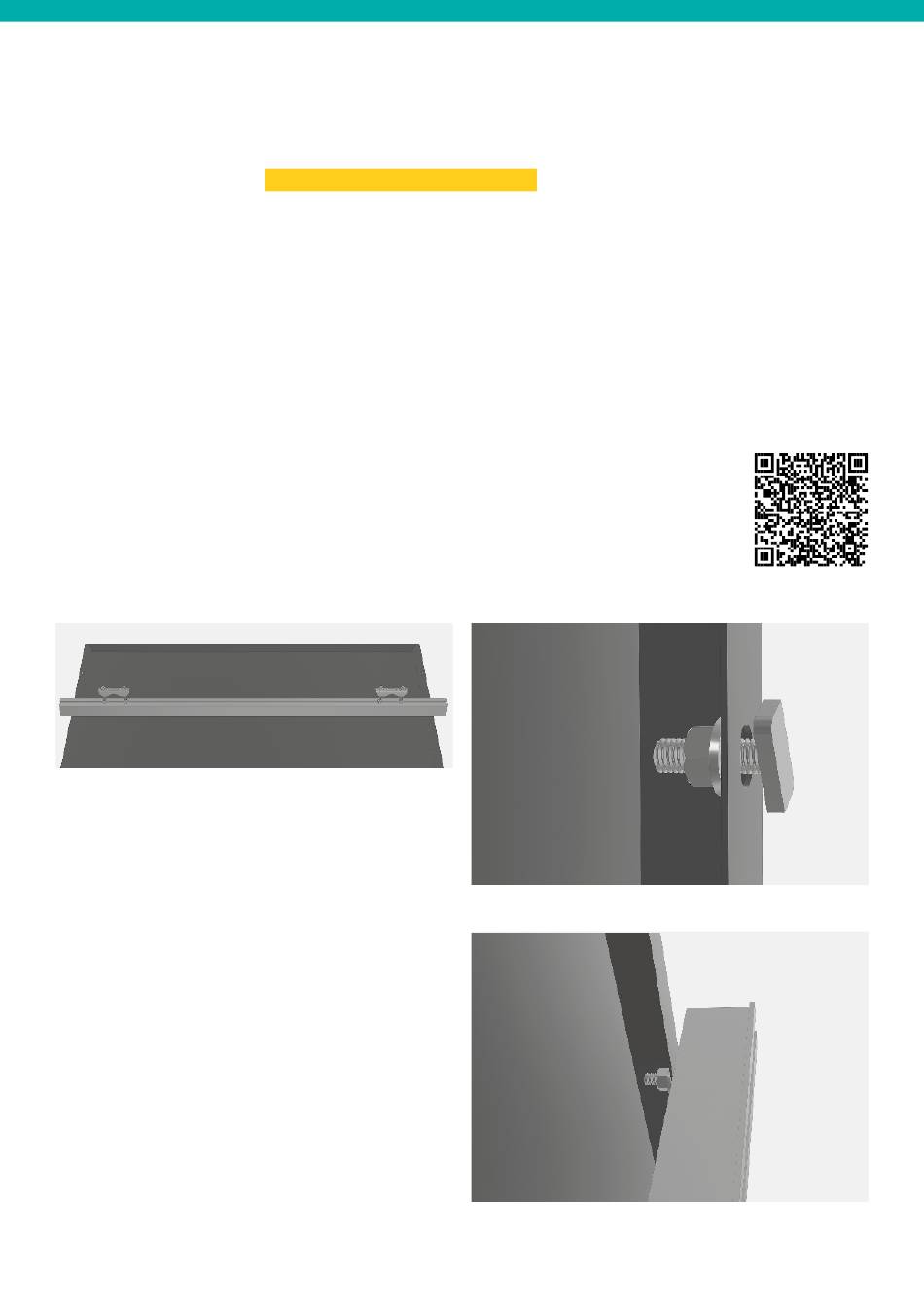

Abbildung 1
1. Modul montieren
Die Module werden quer an dem Balkongeländer
befestigt. Hierfür werden die Montageschienen
vertikal an vier Löchern im Modulrahmen geschraubt
(Abbildung 1).
Platziere zunächst die kurzen Hammerkopfschrauben
(M8 × 25 mm) in die vier äußeren oder inneren Löcher
des Rahmens. Drehe die Mutter in der Innenseite des
Modulrahmens auf die Schraube. Lasse zwischen
Schraubenkopf und Modulrahmen noch ein wenig
Platz für die Montageschiene (Abbildung 2).
Schiebe die Montageschienen über die
Hammerkopfschrauben und ziehe anschließend die
Muttern mit einem Schraubenschlüssel (13 mm) fest
(Abbildung 3).
22
Abbildung 2
Abbildung 3
Video-Anleitung
