YUMA Basic Bedienungsanleitung Seite 34

Variable Halterung (50°-70°)
Bei der variablen Ausführung erfolgt die Anbringung
der Halterungen zunächst wie bei der verdeckten
Halterung.
An der Fassade werden die beiden Wand-Teile
genauso angebracht und am Modul sind die beiden
Bolzen-Aufnahmen nach außen gerichtet. Dahin-
gegen werden an der gegenüberliegenden Modul-
Seite die Aufnahmewinkel der langen Stützen ange-
bracht, die jeweils zur kurzen Seite zeigen.

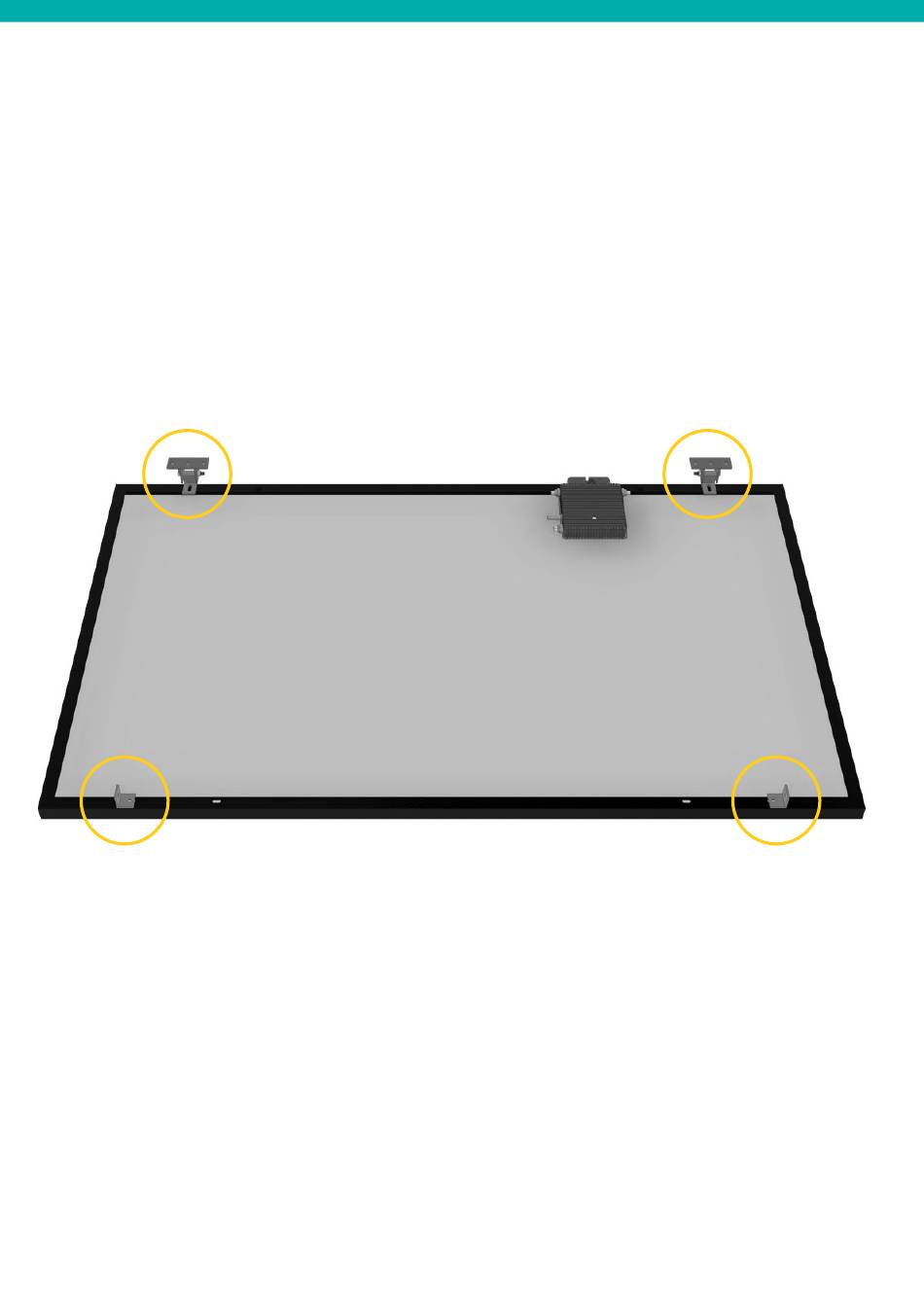

Modul-Teile (Bolzen-Aufnahmen außen)
Aufnahmewinkel der langen Stützen
Die Gummiauflagen werden zwischen Wand und
Halterung platziert. Die Unterlegscheiben mit der
Gummiauflage zwischen Schraube und Halterung.
