YUMA Basic Bedienungsanleitung Seite 21

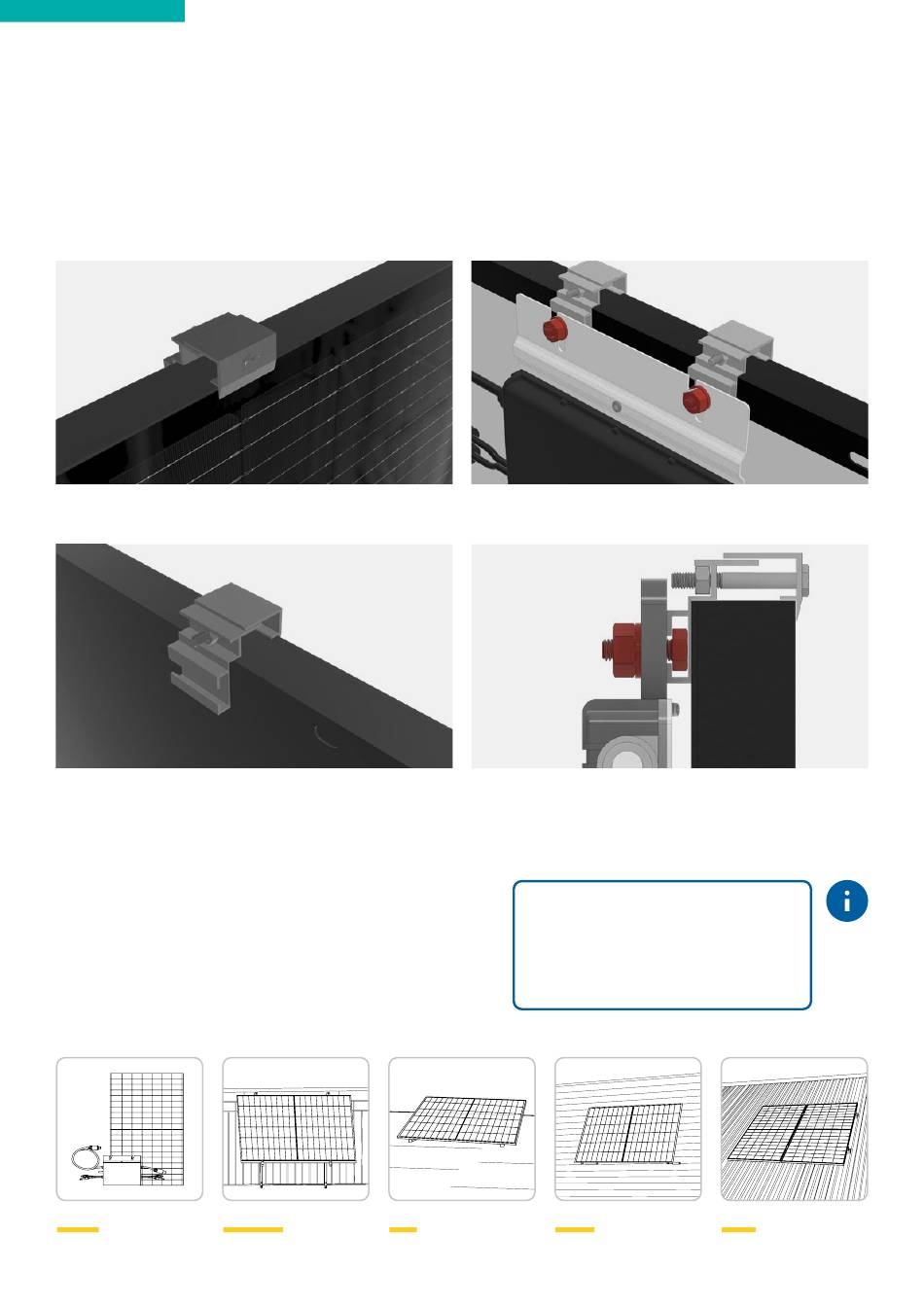

Stelle die Halterung(en) auf die Rahmenbreite des
Moduls ein und klemme sie, wie auf dem Bild zu
sehen, fest. Ziehe die Schraube mit einem Schrau-
benschlüssel (10 mm) an. Die Nut der Wechselrichter-
halterungen sollte an der Rückseite des Modulrah-
mens fest anliegen.
Wechselrichterhalterung Vorderseite
Wechselrichterhalterung Rückseite
6.2 Montage der Halterung
Die Montage der Halterung hängt von dem Set ab,
welches du bei uns bestellt hast:
Basic Balcony
Jetzt kannst du den Wechselrichter befestigen.
Lege dafür die Hammerkopfschraube in die Nut der
Wechselrichterhalterung ein und platziere den Wech-
selrichter auf ihr. Setze die Unterlegscheibe und die
Sechskantschraube auf und schraube den Wechsel-
richter mit einem Schraubenschlüssel (13 mm) fest.
Montierter Wechselrichter - Schrägansicht
Montierter Wechselrichter - Seitenansicht
Die zu deinem Set passenden
Montagehinweise findest du
nachfolgend. Im Set Yuma Basic
ist keine Halterung enthalten.
Flat Front Roof
21
