30.6 SteadyClock
Die SteadyClock Technologie der HDSP MADI garantiert exzellentes Verhalten in allen Clock-
Modi. Aufgrund der effizienten Jitterunterdrückung kann die HDSP MADI jegliches Clocksignal
säubern, auffrischen, und als Referenzclock am Wordclock-Ausgang bereitstellen.
Üblicherweise besteht eine Clock-Sektion aus einer analogen PLL für externe Synchronisation,
und verschiedenen Quarzen für interne Synchronisation. SteadyClock benötigt nur noch einen
Quarz, dessen Frequenz ungleich der von Digital-Audio ist. Modernste Schaltungstechniken wie
Hi-Speed Digital Synthesizer, Digital-PLL, 100 MHz Abtastfrequenz und analoge Filterung er-
lauben es RME, eine vollkommen neu entwickelte Clock-Technologie kosten- und platzsparend
direkt im FPGA zu realisieren, deren Verhalten professionelle Wünsche befriedigt. Trotz ihrer
bemerkenswerten Merkmale ist SteadyClock vergleichsweise schnell. Es lockt sich in Sekun-
denbruchteilen auf das Eingangssignal, folgt auch schnellen Varipitch-Änderungen phasenge-
nau, und lockt sich direkt im Bereich 25 kHz bis 200 kHz.
SteadyClock wurde ursprünglich entwi-
ckelt, um aus der sehr stark schwan-
kenden MADI-Clock, also dem Refe-
renzsignal
innerhalb
des
MADI-
Datenstromes, eine stabile und saubere
Clock zurückzugewinnen. Die in MADI
enthaltene Referenz schwankt wegen
der zeitlichen Auflösung von 125 MHz
mit rund 80 ns. Eine übliche Clock hat
dagegen weniger als 5 ns Jitter, eine
sehr gute sogar weniger als 2 ns.

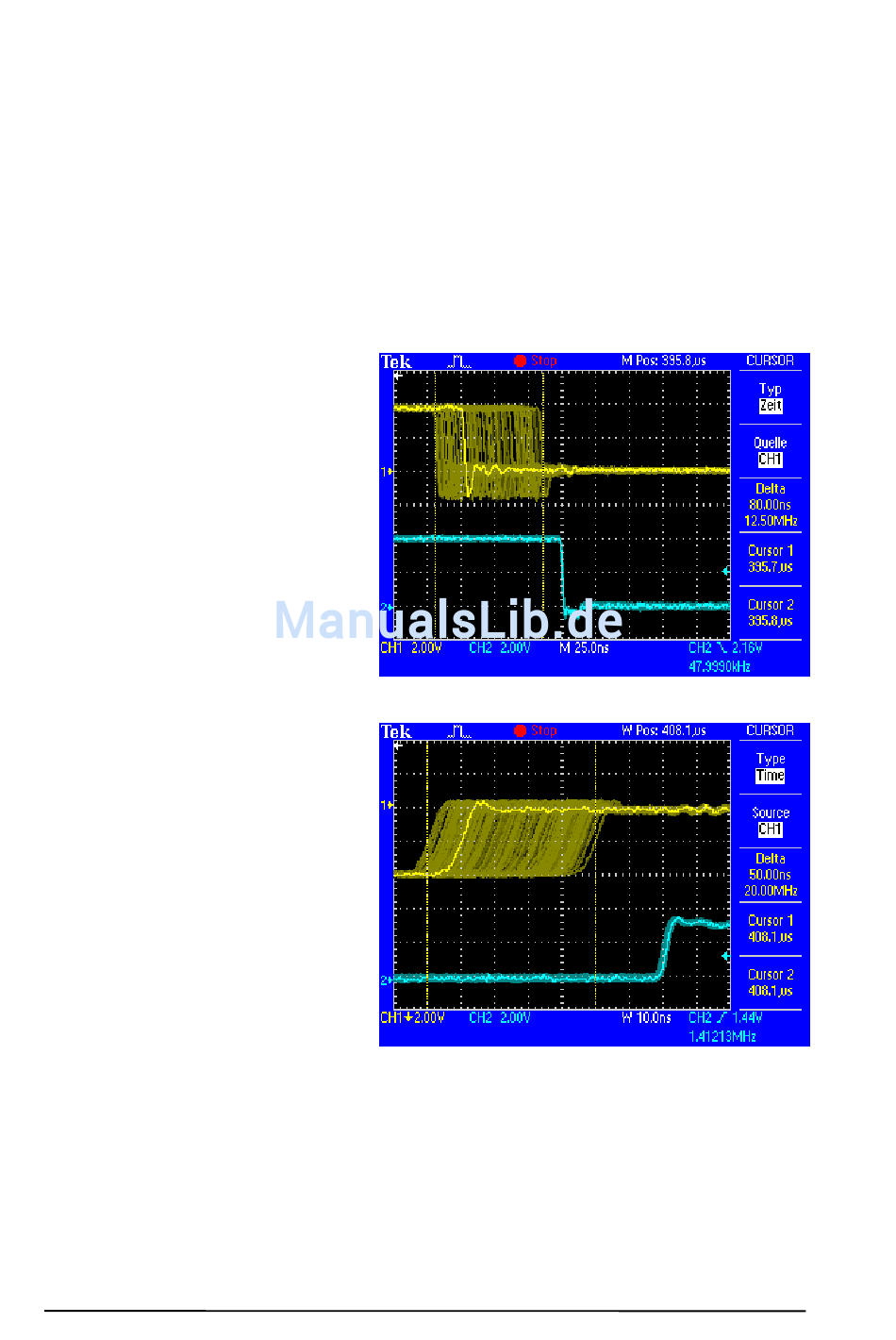

Im nebenstehenden Bild ist oben das
mit 80 ns Jitter versehene MADI-
Eingangssignal zu sehen (gelb). Dank
SteadyClock wird daraus eine Clock mit
weniger als 2 ns Jitter (blau).
Auch die anderen Eingangssignale der
HDSP MADI, Wordclock, Video und
LTC, profitieren von Steady-Clock. Tat-
sächlich ist die Rückgewinnung eines
Jitter-armen Clocksignales aus LTC
ohne eine Technik wie SteadyClock
unmöglich!
Im nebenstehenden Bild ist ein mit circa
50 ns extrem verjittertes Wordclock-
Signal zu sehen (obere Linie, gelb).
Auch hier bewirkt SteadyClock eine
extreme Säuberung, die gefilterte Clock
weist weniger als 2 ns Jitter auf (untere
Linie, Blau).
Das gesäuberte und von Jitter befreite Signal kann bedenkenlos in jeglicher Applikation als
Referenz-Clock benutzt werden. Das von SteadyClock prozessierte Signal wird natürlich nicht
nur intern benutzt, sondern ist auch an Wordclockausgängen der HDSP MADI verfügbar. Es
dient ausserdem zur Taktung des digitalen MADI Ausganges.
