Es ist also sehr einfach, für beliebige Ausgänge einen spezifischen Submix zu erzeugen: Aus-
gangskanal wählen, Fader und Pan einstellen – fertig.
Für fortgeschrittene Anwender kann es auch Sinn machen, ohne aktivier-
te Submix View zu arbeiten. Beispiel: Sie möchten einige Kanäle ver-
schiedener Submixes gleichzeitig sehen und einstellen, ohne jedesmal
zwischen den Submixes wechseln zu müssen. Schalten Sie die Submix
View durch Klick auf den grünen Knopf aus. Die schwarzen Routingfel-
der unterhalb der Fader zeigen nun nicht mehr alle den gleichen Eintrag
(1+2), sondern vollkommen unterschiedliche. Die Fader- und Panstellung
ist die des jeweils angezeigten Routingziels.

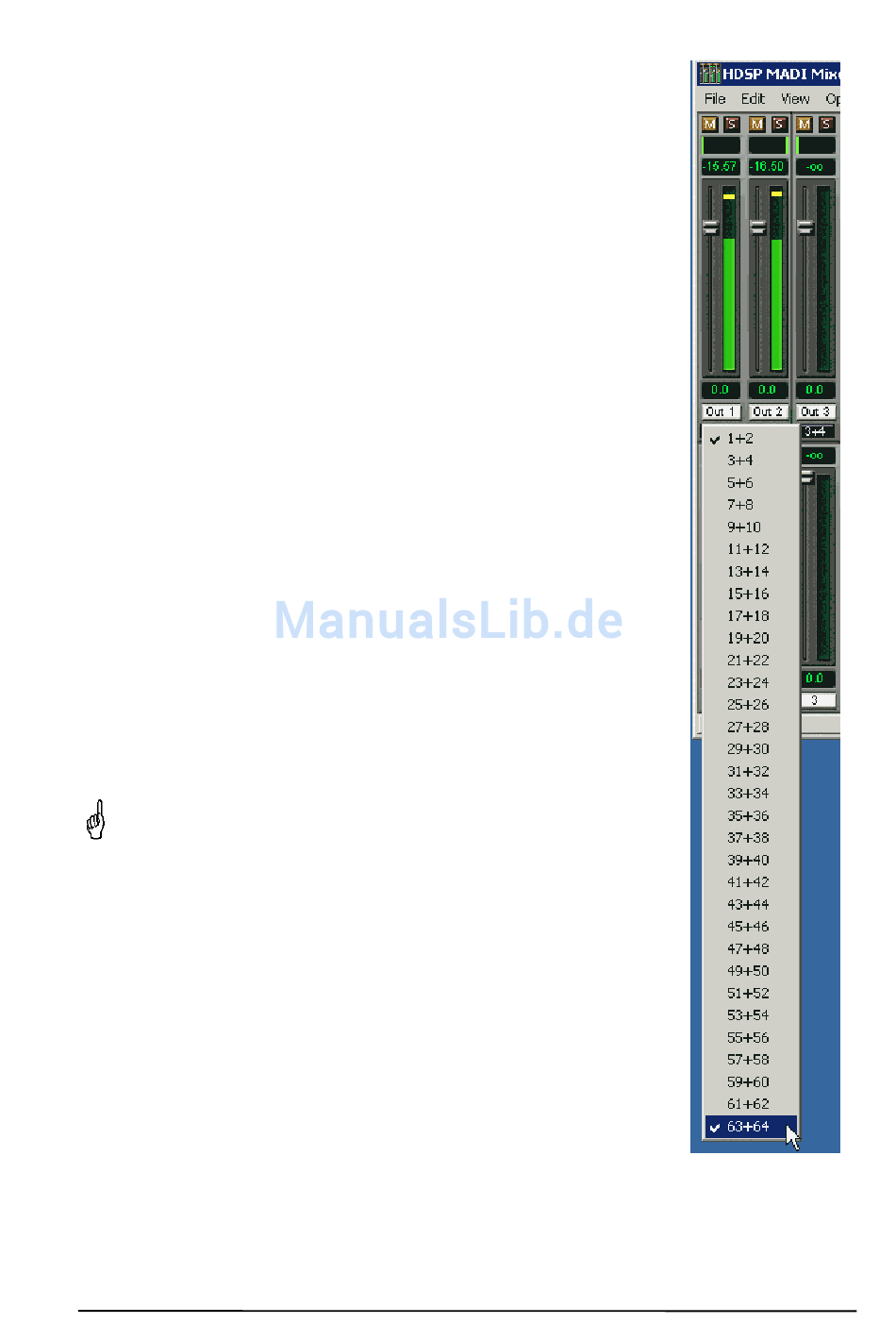

Klicken Sie im Playbackkanal 1 (mittlere Reihe), beschriftet mit Out 1, auf
das unter dieser Beschriftung liegende Routingfeld. Eine Liste erscheint,
mit einem Haken bei '1+2' und '63+64'. Dieser Kanal wird also aktuell an
diese beiden Routingziele gesendet. Klicken Sie auf '7+8'. Die Liste ver-
schwindet, im Routingfeld ist nun nicht mehr '1+2', sondern '7+8' zu se-
hen. Bewegen Sie mit der Maus den Fader. Sobald der Zustand des
Faders ungleich m.D. ist wird der aktuelle Zustand gespeichert und das
Routing aktiviert. Bewegen Sie den Faderknopf auf circa 0 dB. Der aktu-
elle Gain-Wert erscheint in grüner Schrift unterhalb des Faders.
Was nun aus Ausgang 7 zu hören ist können Sie auch in der dritten Rei-
he auf dem Kanal 7 sehen, das Levelmeter des Hardwareausganges
zeigt den ausgegebenen Pegel an. Klicken und ziehen Sie mit der Maus
im Feld über dem Fader, um das Panorama, in diesem Fall das Routing
zwischen Kanal 7 und 8, nach Wunsch einzustellen. Der aktuelle Pan-
Wert wird ebenfalls unterhalb des Faders angezeigt.
Führen Sie nun die gleichen Schritte bei Out 2 durch, um diesen auf
Kanal 8 zu routen.
Während Sie also den Submix 7/8 editieren, haben Sie auf anderen Ka-
nälen direkten Zugriff auf andere Submixes, weil deren Routingfelder auf
andere Ausgänge gestellt sind. Und sehen dort natürlich auch, wie Fader
und Panorama aktuell eingestellt sind.
Diese Darstellungsart ist besonders mächtig, bietet aber für viele
Anwender eine schlechtere Übersicht, und verlangt ein hohes Ver-
ständnis für komplexe Routingdarstellungen. Wir empfehlen daher in
der Submix View zu arbeiten.
Viele Signale sind stereophon, also zweikanalig abgelegt. Deshalb ist es
hilfreich, die Einstellung des Routings gleich für zwei Kanäle vornehmen
zu können. Drücken Sie die Strg-Taste und klicken bei gedrückter Taste
auf das Routingfeld von Out 3. Die Routingliste erscheint mit einem Ha-
ken bei '3+4'. Klicken Sie auf '7+8'. Nun ist auch Out 4 bereits auf '7+8'
umgestellt worden.
Wenn Sie den Fader auf exakt 0 dB stellen wollen kann sich dies - je
nach Mauskonfiguration - schwierig gestalten. Bewegen Sie den Fader in
die Nähe von Null und drücken die Umschalt-Taste. Dies aktiviert den
Fein-Modus, der die Mausbewegung um den Faktor 8 streckt. Damit ist
eine Pegeleinstellung auf 0.1 dB Genauigkeit kein Problem.
Stellen Sie nun bei Out 4 einen Gain von circa -20 und ein Panorama von circa Mitte ein. Kli-
cken Sie auf das Routingfeld. Sie sehen nun drei Haken, einen bei '3+4', einen bei '7+8', einen
bei '63+64'. Klicken Sie mit der Maus auf '61+62'. Das Fenster verschwindet, Fader und Pan
springen auf den Wert m.D., das Signal kann nun auf den Ausgang 61 und 62 geroutet werden.
Diesen Vorgang können Sie weiterführen, bis alle Einträge einen Haken erhalten haben, das
Signal also an alle Ausgänge gleichzeitig schicken.
Bedienungsanleitung HDSP MADI © RME
47
