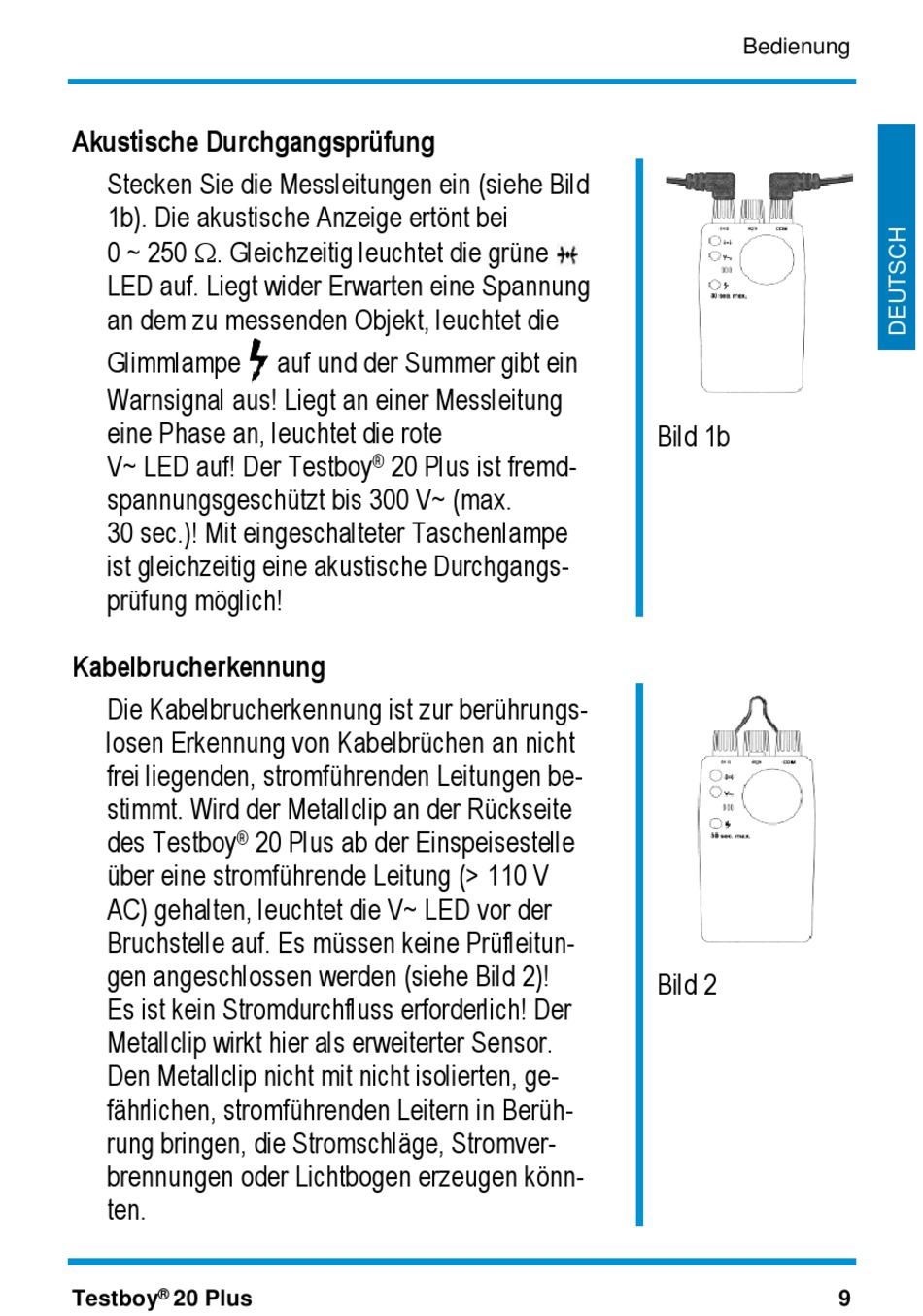

TESTBOY 20 Plus Bedienungsanleitung Seite 9

Akustische Durchgangsprüfung
Stecken Sie die Messleitungen ein (siehe Bild
1b). Die akustische Anzeige ertönt bei
0 ~ 250 . Gleichzeitig leuchtet die grüne
LED auf. Liegt wider Erwarten eine Spannung
an dem zu messenden Objekt, leuchtet die
Glimmlampe
Warnsignal aus! Liegt an einer Messleitung
eine Phase an, leuchtet die rote
V~ LED auf! Der Testboy
spannungsgeschützt bis 300 V~ (max.
30 sec.)! Mit eingeschalteter Taschenlampe
ist gleichzeitig eine akustische Durchgangs-
prüfung möglich!
Kabelbrucherkennung
Die Kabelbrucherkennung ist zur berührungs-
losen Erkennung von Kabelbrüchen an nicht
frei liegenden, stromführenden Leitungen be-
stimmt. Wird der Metallclip an der Rückseite
des Testboy
®
über eine stromführende Leitung (> 110 V
AC) gehalten, leuchtet die V~ LED vor der
Bruchstelle auf. Es müssen keine Prüfleitun-
gen angeschlossen werden (siehe Bild 2)!
Es ist kein Stromdurchfluss erforderlich! Der
Metallclip wirkt hier als erweiterter Sensor.
Den Metallclip nicht mit nicht isolierten, ge-
fährlichen, stromführenden Leitern in Berüh-
rung bringen, die Stromschläge, Stromver-
brennungen oder Lichtbogen erzeugen könn-
ten.
®
Testboy 20 Plus
auf und der Summer gibt ein
20 Plus ist fremd-
®
20 Plus ab der Einspeisestelle
Bedienung
Bild 1b
Bild 2
9
