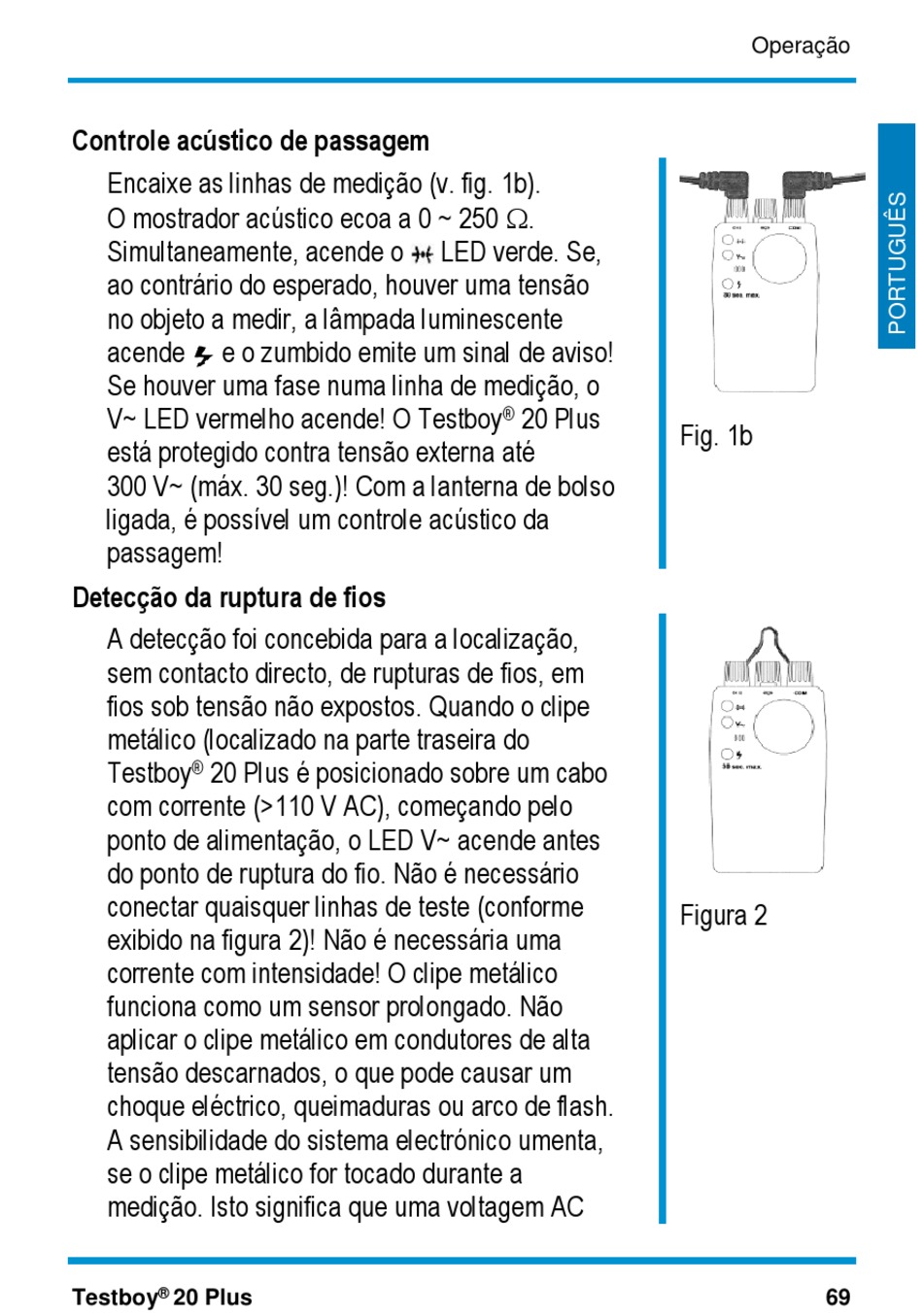

Controle acústico de passagem
Encaixe as linhas de medição (v. fig. 1b).
O mostrador acústico ecoa a 0 ~ 250 .
Simultaneamente, acende o
ao contrário do esperado, houver uma tensão
no objeto a medir, a lâmpada luminescente
acende e o zumbido emite um sinal de aviso!
Se houver uma fase numa linha de medição, o
V~ LED vermelho acende! O Testboy
está protegido contra tensão externa até
300 V~ (máx. 30 seg.)! Com a lanterna de bolso
ligada, é possível um controle acústico da
passagem!
Detecção da ruptura de fios
A detecção foi concebida para a localização,
sem contacto directo, de rupturas de fios, em
fios sob tensão não expostos. Quando o clipe
metálico (localizado na parte traseira do
Testboy 20 Plus é posicionado sobre um cabo
®
com corrente (>110 V AC), começando pelo
ponto de alimentação, o LED V~ acende antes
do ponto de ruptura do fio. Não é necessário
conectar quaisquer linhas de teste (conforme
exibido na figura 2)! Não é necessária uma
corrente com intensidade! O clipe metálico
funciona como um sensor prolongado. Não
aplicar o clipe metálico em condutores de alta
tensão descarnados, o que pode causar um
choque eléctrico, queimaduras ou arco de flash.
A sensibilidade do sistema electrónico umenta,
se o clipe metálico for tocado durante a
medição. Isto significa que uma voltagem AC
®
Testboy 20 Plus
LED verde. Se,
20 Plus
®
Operação
Fig. 1b
Figura 2
