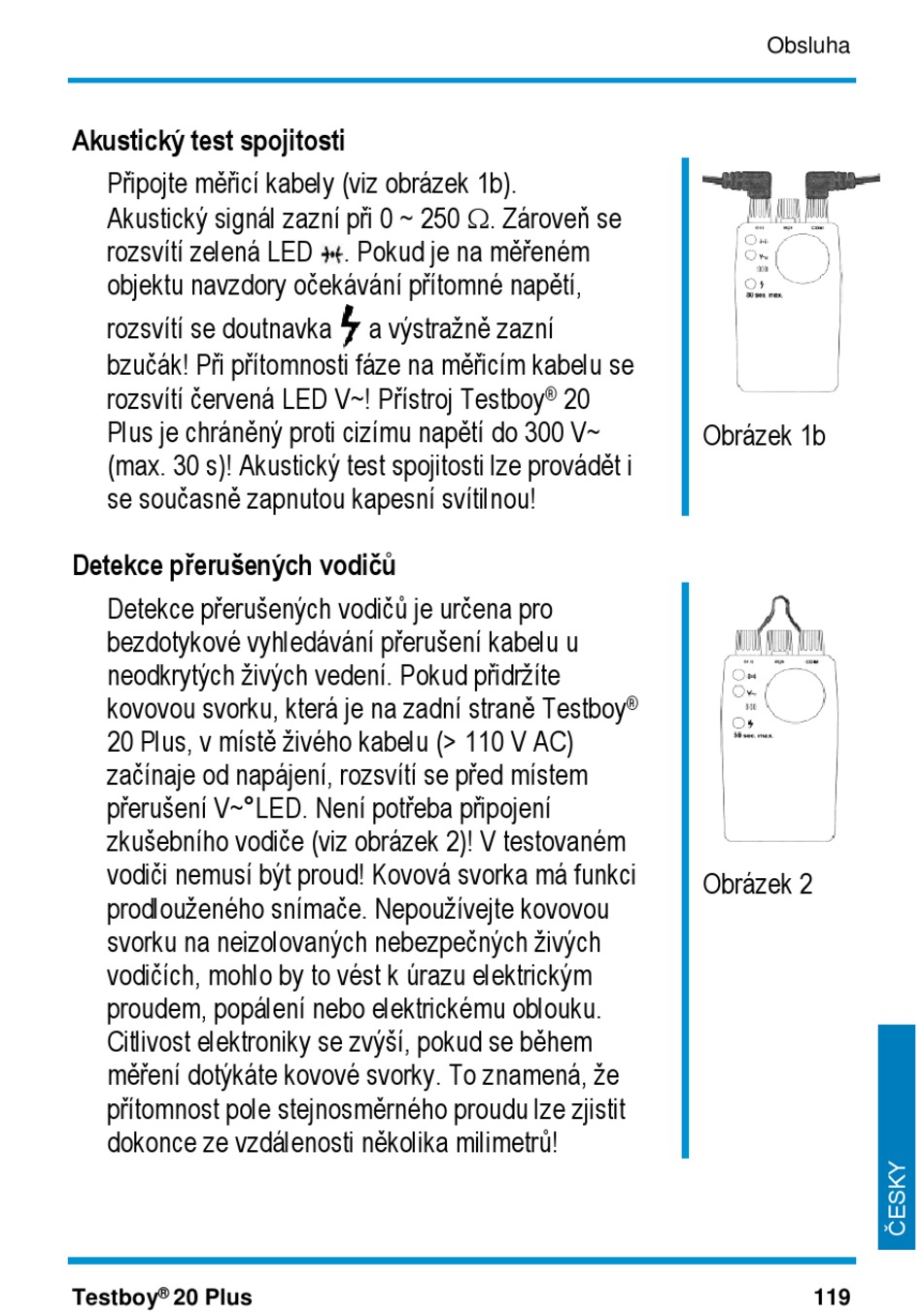

TESTBOY 20 Plus Bedienungsanleitung Seite 119

Akustický test spojitosti
Připojte měřicí kabely (viz obrázek 1b).
Akustický signál zazní při 0 ~ 250 . Zároveň se
rozsvítí zelená LED . Pokud je na měřeném
objektu navzdory očekávání přítomné napětí,
rozsvítí se doutnavka
bzučák! Při přítomnosti fáze na měřicím kabelu se
rozsvítí červená LED V~! Přístroj Testboy
Plus je chráněný proti cizímu napětí do 300 V~
(max. 30 s)! Akustický test spojitosti lze provádět i
se současně zapnutou kapesní svítilnou!
Detekce přerušených vodičů
Detekce přerušených vodičů je určena pro
bezdotykové vyhledávání přerušení kabelu u
neodkrytých živých vedení. Pokud přidržíte
kovovou svorku, která je na zadní straně Testboy
20 Plus, v místě živého kabelu (> 110 V AC)
začínaje od napájení, rozsvítí se před místem
přerušení V~°LED. Není potřeba připojení
zkušebního vodiče (viz obrázek 2)! V testovaném
vodiči nemusí být proud! Kovová svorka má funkci
prodlouženého snímače. Nepoužívejte kovovou
svorku na neizolovaných nebezpečných živých
vodičích, mohlo by to vést k úrazu elektrickým
proudem, popálení nebo elektrickému oblouku.
Citlivost elektroniky se zvýší, pokud se během
měření dotýkáte kovové svorky. To znamená, že
přítomnost pole stejnosměrného proudu lze zjistit
dokonce ze vzdálenosti několika milimetrů!
®
Testboy 20 Plus
a výstražně zazní
20
®
Obrázek 1b
®
Obrázek 2
Obsluha
119
