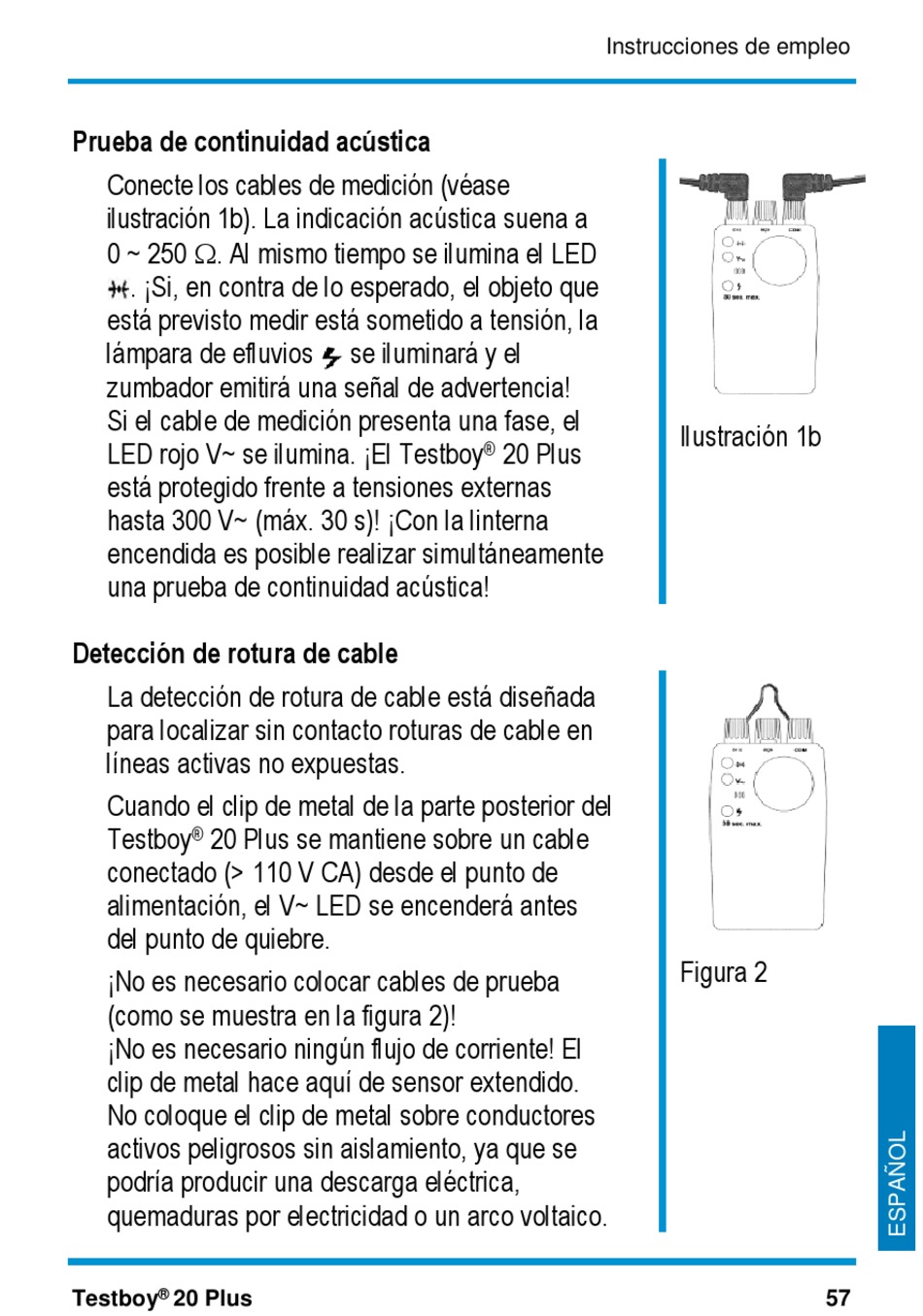

TESTBOY 20 Plus Bedienungsanleitung Seite 57

Prueba de continuidad acústica
Conecte los cables de medición (véase
ilustración 1b). La indicación acústica suena a
0 ~ 250 . Al mismo tiempo se ilumina el LED
. ¡Si, en contra de lo esperado, el objeto que
está previsto medir está sometido a tensión, la
lámpara de efluvios
zumbador emitirá una señal de advertencia!
Si el cable de medición presenta una fase, el
LED rojo V~ se ilumina. ¡El Testboy
está protegido frente a tensiones externas
hasta 300 V~ (máx. 30 s)! ¡Con la linterna
encendida es posible realizar simultáneamente
una prueba de continuidad acústica!
Detección de rotura de cable
La detección de rotura de cable está diseñada
para localizar sin contacto roturas de cable en
líneas activas no expuestas.
Cuando el clip de metal de la parte posterior del
Testboy 20 Plus se mantiene sobre un cable
®
conectado (> 110 V CA) desde el punto de
alimentación, el V~ LED se encenderá antes
del punto de quiebre.
¡No es necesario colocar cables de prueba
(como se muestra en la figura 2)!
¡No es necesario ningún flujo de corriente! El
clip de metal hace aquí de sensor extendido.
No coloque el clip de metal sobre conductores
activos peligrosos sin aislamiento, ya que se
podría producir una descarga eléctrica,
quemaduras por electricidad o un arco voltaico.
®
Testboy 20 Plus
se iluminará y el
20 Plus
®
Instrucciones de empleo
Ilustración 1b
Figura 2
