TESTBOY 20 Plus Bedienungsanleitung Seite 106

Эксплуатация
Прозвонка цепей с акустической индикацией
Воткните измерительные провода (см.
Рисунок 1б). При 0 ~ 250 Ω раздается
звуковой сигнал. Одновременно загорается
зеленый светодиод . Если, вопреки
ожиданиям, на измеряемом объекте
присутствует напряжение, загорается
сигнальная лампа , и зуммер подает
предупредительный сигнал! Если на
измерительном проводе находится фаза,
загорается красный светодиод V~!
Testboy 20 Plus защищен от посторонних
®
напряжений до 300 В~ (макс. 30 сек.)!
Прозвонка с акустической индикацией
возможна при одновременном включении
функции карманного фонаря!
Обнаружение обрыва кабеля
Функция обнаружения обрыва кабеля
предназначена для бесконтактного
определения расположения обрывов
скрытых кабелей на цепях под
напряжением. Расположите
металлический зажим в верхней части
Testboy 20 Plus над кабелем под
®
напряжением (> 110 В ~) и ведите его
над кабелем, начиная с точки питания.
Перед точкой обрыва индикатор V~
загорится. Присоединять измерительные
провода не нужно (как показано на
рис. 2)! Протекание тока не требуется!
Металлический зажим действует как
расширенный датчик. Не используйте
106

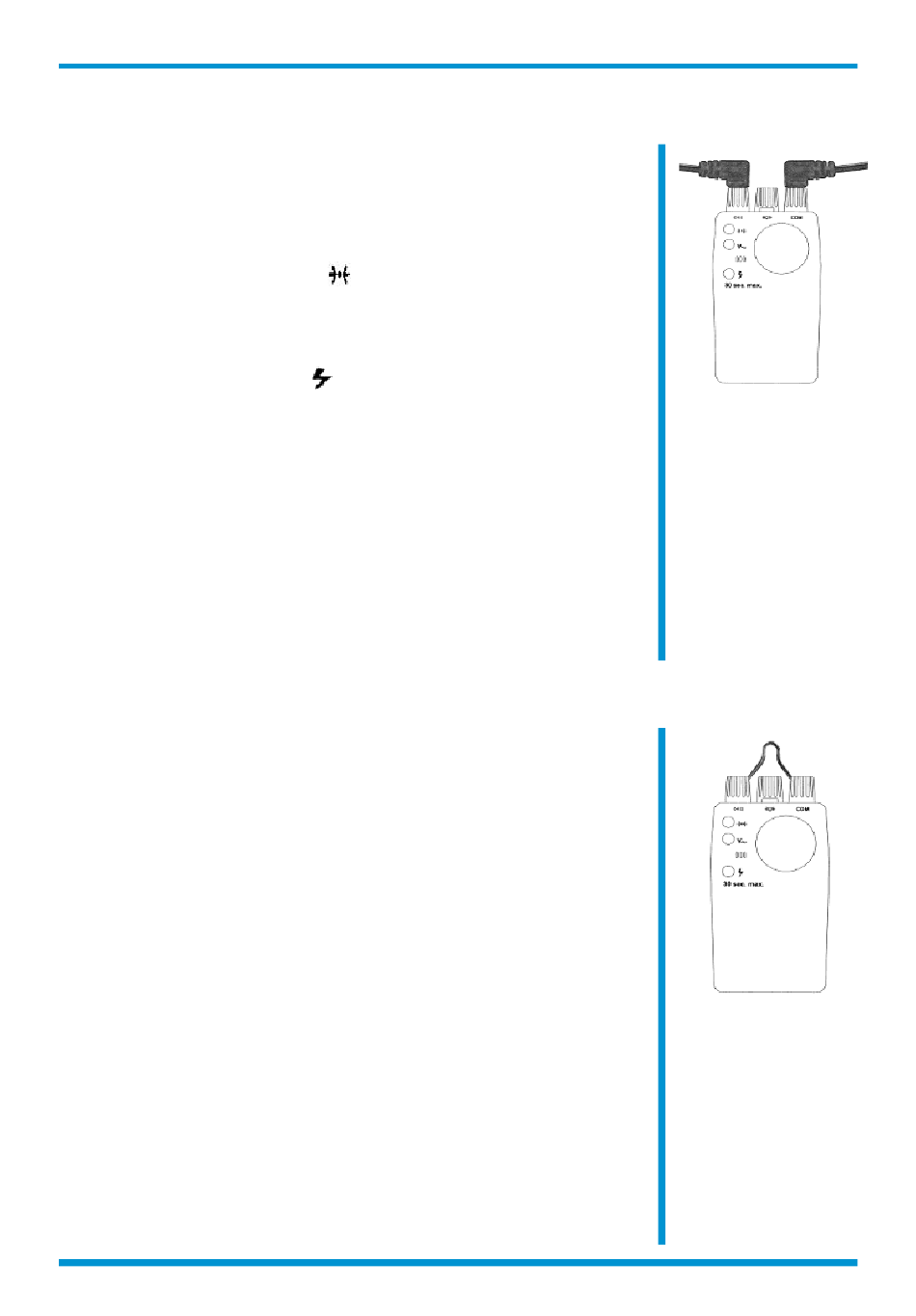

Рисунок 1б
Рис. 2
®
Testboy 20 Plus
