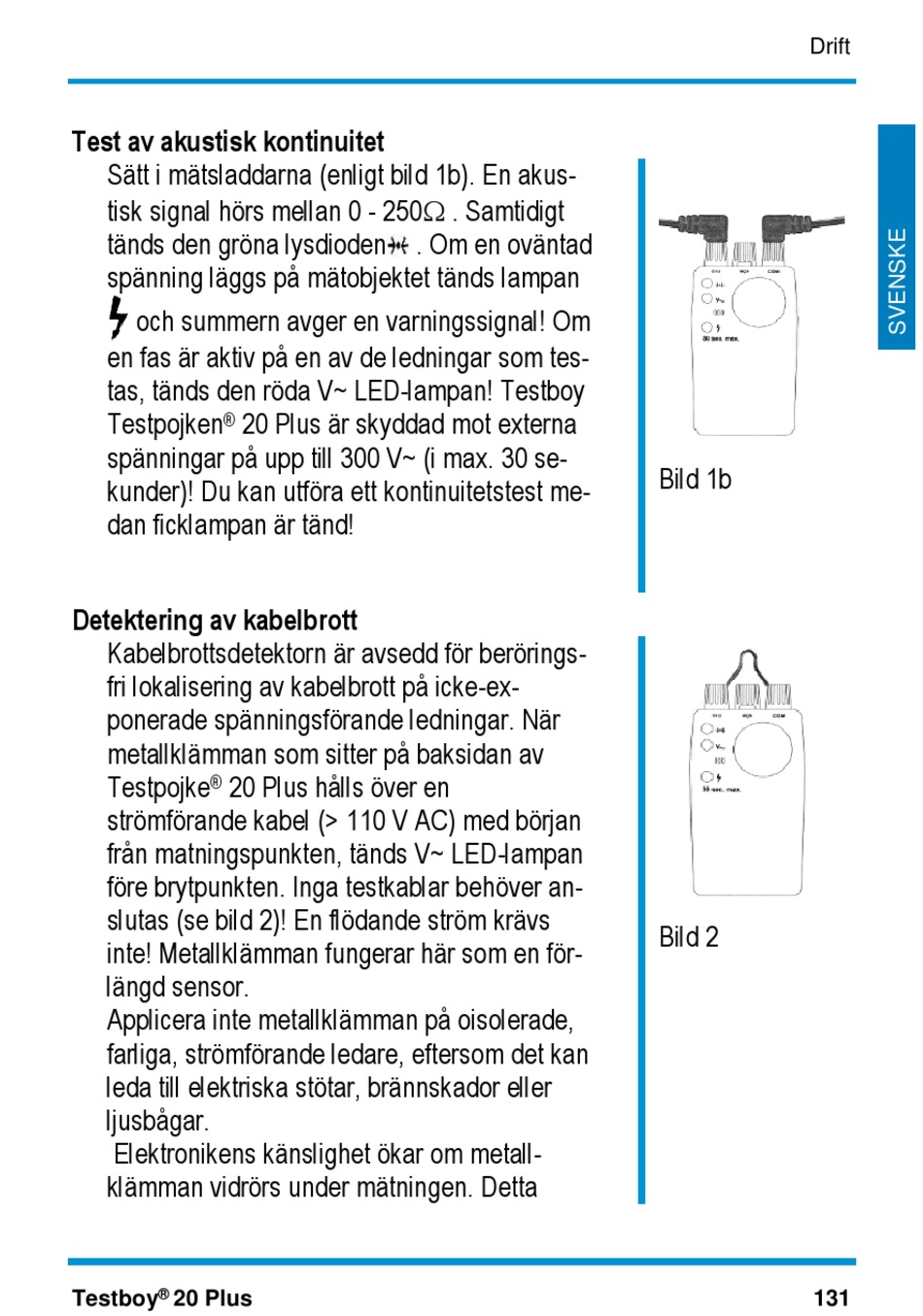

Test av akustisk kontinuitet
Sätt i mätsladdarna (enligt bild 1b). En akus-
tisk signal hörs mellan 0 - 250 . Samtidigt
tänds den gröna lysdioden . Om en oväntad
spänning läggs på mätobjektet tänds lampan
och summern avger en varningssignal! Om
en fas är aktiv på en av de ledningar som tes-
tas, tänds den röda V~ LED-lampan! Testboy
Testpojken 20 Plus är skyddad mot externa
®
spänningar på upp till 300 V~ (i max. 30 se-
kunder)! Du kan utföra ett kontinuitetstest me-
dan ficklampan är tänd!
Detektering av kabelbrott
Kabelbrottsdetektorn är avsedd för berörings-
fri lokalisering av kabelbrott på icke-ex-
ponerade spänningsförande ledningar. När
metallklämman som sitter på baksidan av
Testpojke 20 Plus hålls över en
®
strömförande kabel (> 110 V AC) med början
från matningspunkten, tänds V~ LED-lampan
före brytpunkten. Inga testkablar behöver an-
slutas (se bild 2)! En flödande ström krävs
inte! Metallklämman fungerar här som en för-
längd sensor.
Applicera inte metallklämman på oisolerade,
farliga, strömförande ledare, eftersom det kan
leda till elektriska stötar, brännskador eller
ljusbågar.
Elektronikens känslighet ökar om metall-
klämman vidrörs under mätningen. Detta
®
Testboy 20 Plus
Drift
Bild 1b
Bild 2
