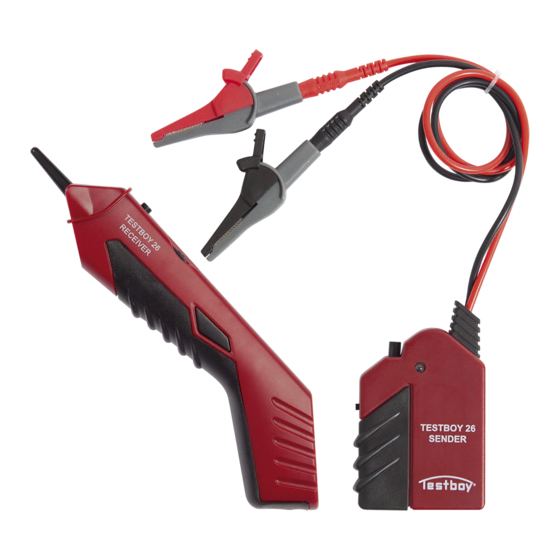

TESTBOY 26 Bedienungsanleitung
Spannungsfester leitungssucher
Vorschau ausblenden
Andere Handbücher für 26:
- Bedienungsanleitung (105 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Verwandte Anleitungen für TESTBOY 26
Inhaltszusammenfassung für TESTBOY 26

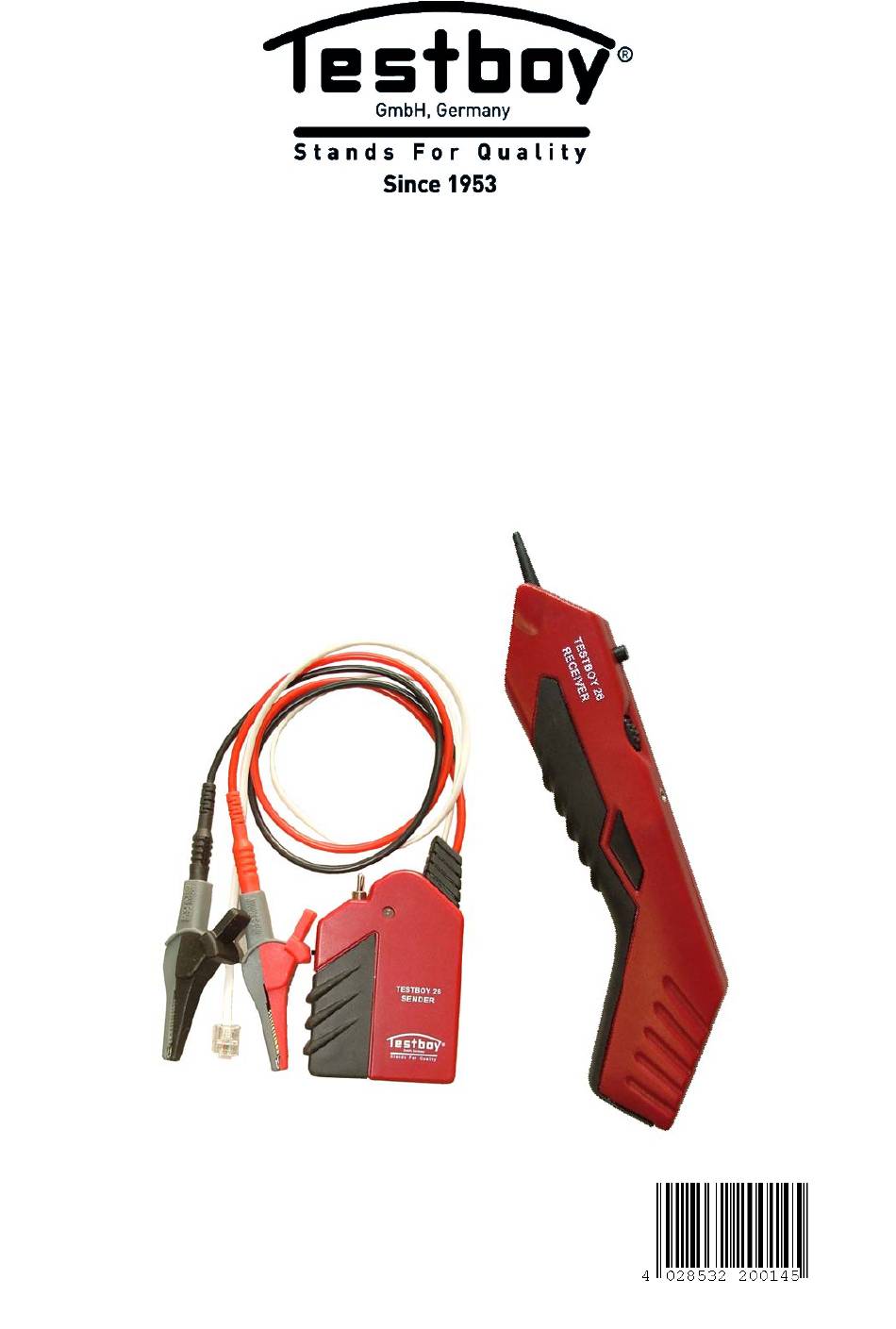

- Seite 1 Testboy 26 Spannungsfester Leitungssucher Voltaged-proof line tracer Identificador de fios à prova de tensão Ανιχνευτής καλωδίων με αντοχή τάσης ...
- Seite 2 (Ακίδα ελέγχου) (Διακόπτης για φακό LED) (Διακόπτης/Ρυθμιστής έντασης ήχου) (Σύνδεση ακουστικών κεφαλής) (Πλήκτρο ελέγχου) (Καλώδια ελέγχου) (Διακόπτης) (Φωτεινή δίοδος) (Διακόπτης επιλογής ήχου) ...
-
Seite 3: Bedienung
3. Überprüfen Sie nun alle in Frage kommenden Leitungen. Der Ton ist an der gesuchten Leitung am lautesten. (In lauter Umgebung kann optional ein Kopfhörer angeschlossen werden) DURCHGANGSTEST MIT HILFE DES TONSIGNALS (Schalterstellung TONE) 1. Verbinden Sie die Leitungen des Tongenerators mit der gewünschten Leitung. 2. Prüfen Sie am anderen Ende der Leitung 3. Wird der Signalton empfangen deutet dies auf eine auf eine durchgängige Leitung hin. DURCHGANGSTEST MIT HILFE DER LED (Schalterstellung CONT) 1. Verbinden Sie die Leitungen des Tongenerators mit der gewünschten Leitung. 2. Schalten Sie den Tongenerator ein (Schalterstellung CONT) 3. Ein helles leuchten der LED signalisiert Durchgang. (Ein schwaches Leuchten deutet auf einen höheren Widerstand hin.) Die LED leuchtet bis zu einem Widerstand von ca. 10kOhm TESTEN MIT HILFE DES MODULAR‐STECKERS Alle Prüfungen können bei Bedarf auch mit Hilfe des Modularsteckers durchgeführt werden. PRÜFEN VON KOAXIAL‐LEITUNGEN Um Koaxial‐Leitungen zu prüfen verbinden Sie die rote Leitung mit der Abschirmung des Kabels und die schwarze Leitung mit dem Innenleiter. Sie können auch die rote Leitung mit dem Innenleiter des Kabels verbinden und die schwarze Leitung an die Abschirmung legen. ACHTUNG Der Leitungssucher ist Spannungsfest bis 100 Volt (für 10 Sekunden gegen PA‐ bzw. N‐ Leiter). Ein Identifizieren von Spannungsführenden Leitern ist allerdings nicht möglich. Bitte beachten Sie dieses um einen elektrischen Schlag zu vermeiden. WARTUNG Der Testboy 26 ist wartungsfrei mit Ausnahme der Batterie. Zum Wechseln der Batterie, die Schraube am Batteriefach entfernen und die Batterie austauschen. GARANTIE Als ein ISO 9001 zertifiziertes Unternehmen garantieren wir Ihnen eine gleich bleibend hohe Qualität unserer Produkte. Dies ermöglicht uns Ihnen eine Gewährleistung von 3 Jahren auf unsere Testboy‐Produkte zu gewähren. ... -
Seite 4: Anwendungsbereich
ANWENDUNGSBEREICH Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie‐ und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller. Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen vorbehalten. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die EMV‐Richtlinien 2004/108/EG. Entsorgung des Gerätes Lieber Kunde, bitte helfen auch Sie unnötigen Abfall zu vermeiden. Entsorgen Sie das Gerät an einer Ihrer kommunalen Sammelstellen für Elektronikschrott. Entsorgen Sie es nicht mit dem Hausmüll. Batterien müssen gesondert entsorgt werden. ... -
Seite 5: Navodila Za Uporabo
Navodila za uporabo OPREMA Stalnonapetostni iskalec kablov je bil razvit z namenom iskanja ali sledenja telekomunikacijskih kablov in posameznih vodnikov brez možnosti poškodbe izolacije. Edini pogoj je, da je električna napetost izključena. Začasna AC/DC napetost max 100V (proti PA in N vodniku) se lahko na merilnih vodnikih priklopi le za 10 sekund. -
Seite 6: Maintenance
COAX TESTING 1. To test unterminated coax, connect red to outer shield and black to center conductor or red to outer shield and black to ground. 2. To test terminated coax, connect red to connector housing and black to center pin or red to connector housing and black to ground. CAUTION The Testboy 26 is voltage‐proof up to 100V. Identifying a live wire is not possible with the Testboy 26. Plead remember that to avoid an electric shock or personal injury. MAINTENANCE The amplifier probe is maintenance free except for battery replacement. Remove the screw from the battery compartment, replace the 9V battery and reassemble. Warranty limited solely to repair or replacement；no warranty of merchantability, fitness for a particular purpose or consequential damages. WARRANTY As an ISO 9001 certified enterprise we guarantee you a constant high quality of our products. This makes us possible to grant you a guarantee of 3 years on our Testboy‐products. FIELDS OF APPLICATION The tool is intended for use in applications as described in the operating instruction only. Any other form of usage is not permitted and can lead to accidents or destruction of the device. Any misuse will result in the expiry of all guarantee and warranty claims on the part of the operator against the manufacturer. This operating instruction is provided with large care. For the correctness and completeness of the data, illustrations and designs no guarantee is taken over. Subject to change. Declaration of conformity This product fulfils the specifications contained in the Low Voltage Directive 2006/95/EC and the EMC Directive 2004/108/EC. DISPOSAL OF THE ARTICLE Dear Customer, please help avoiding refuse. ... - Seite 7 Sonde os cabos em causa com a sonda amplificadora. O som será mais forte no cabo analisado. Em ambientes ruidosos pode‐se usar um auricular para escutar o som. TESTE À CONTINUIDADE ATRAVÉS DO SOM (ESCOLHER “SOM”) 1. Ligue os cabos do gerador de som ao par de cabos em análise. 2. Teste a ponta mais remota e toque na(s) ponta(s) do cabo com o(s) clip(s) 3. A receção do som indica a continuidade do cabo. TESTE À CONTINUIDADE (ESCOLHER “CONT”) 1. Ligue os cabos do gerador ao par de cabos em análise. 2. Selecione a posição “CONT”. 3. A luz verde viva indica a continuidade. O LED não brilhará se a linha de resistência exceder os10KΩ. TESTE MODULAR 1. Todos os testes acima descritos podem ser realizados através da tomada modular. TESTE DE CABOS COAXIAIS Para testar cabos coaxiais, ligue o fio vermelho à blindagem do cabo e o fio preto ao condutor interior. Se quiser, também poderá ligar o fio vermelho ao condutor interior do cabo e o fio preto à blindagem. ATENÇÃO O identificador de fios é à prova de tensão até 100 V (durante 10 segundos, ligado à fase ou ao neutro). No entanto, não é possível identificar condutores que estejam sob tensão. É favor observar esta indicação para evitar apanhar um choque elétrico. MANUTENÇÂO A sonda de amplificação não necessita de manutenção à exceção da troca de pilhas. Remova o parafuso do compartimento das pilhas, substitua a pilha de 9V e coloque novamente a tampa. A garantia limita‐se apenas à reparação ou substituição; não se garante a comercialização, a sua aptidão para um determinado propósito or danos consequentes. GARANTIA Como uma empresa certificada ISO 9001, garantimos‐lhe a constante alta qualidade dos nossos produtos. Isso torna possível conceder‐lhe uma garantia de 3 anos em todos os nossos produtos Testboy. ...
-
Seite 8: Campos De Aplicação
CAMPOS DE APLICAÇÃO Esta ferramenta é destinada a ser utilizada apenas nas aplicações descritas no manual de instruções. Não é permitida qualquer outra forma de utilização, uma vez que pode resultar em acidentes ou na destruição do dispositivo. Qualquer má utilização resultará na expiração da garantia do fabricante. Este manual de instruções foi criado com o devido cuidado e atenção. Não se garante que os dados, ilustrações e desenhos estejam completos ou corretos. O manual está sujeito a alterações sem aviso prévio. Declaração CE de Conformidade O produto cumpre as diretivas de baixa tensão 2006/95/CE e as diretivas de compatibilidade eletromagnética 2004/108/CE. ELIMINAÇÃO DO PRODUTO Caro cliente, Por favor ajude a evitar o desperdício. Se em qualquer altura decidir eliminar este artigo, por favor lembre‐se que muitos dos seus componentes são materiais valiosos que podem ser reciclados. Por favor, não o descarte juntamente com o lixo doméstico. Informe‐se sobre os pontos de recolha disponíveis na sua área de residência. ... -
Seite 9: Εγχειρίδιο Χρήσης
EL Εγχειρίδιο χρήσης ΕΞΟΠΛΙΣΜΟΣ Ο ανιχνευτής καλωδίων δημιουργήθηκε για τον εντοπισμό ή την παρακολούθηση αγωγών τηλεπικοινωνίας ή μεμονωμένων αγωγών χωρίς να προκαλείται ζημιά στη μόνωση. Επιτρέπεται να συνδέονται μόνο καλώδια ή αγωγοί, τα οποία δεν φέρουν τάση. Για σύντομο χρονικό διάστημα επιτρέπεται να υπάρχει μια τάση AC / DC το μέγιστο 100 Volt (έναντι αγωγού ισοδυναμικής σύνδεσης ή ουδέτερου αγωγού) για 10 δευτερόλεπτα στους αγωγούς μέτρησης του πομπού. Η συσκευή λειτουργεί με μια γεννήτρια ήχου για τον ασφαλή προσδιορισμό του αγωγού Ρυθμιστής έντασης για την προσαρμογή της ευαισθησίας και των συνθηκών περιβάλλοντος Προστατευμένος διακόπτης για την αποφυγή μη ηθελημένης αποφόρτισης της μπαταρίας Πομπός και δέκτης... Υποδοχή 3,5 χιλ. Ενσωματωμένος φακός LED Μέγιστο μήκος αγωγού έως 8 χλμ. (χωρίς φορτίο ΧΕΙΡΙΣΜΟΣ Συνδέστε τα καλώδια της γεννήτριας ήχου με εκάστοτε έναν αγωγό του καλωδίου προς εντοπισμό και 1. ... - Seite 10 το αυτό, ώστε να αποφύγετε ηλεκτροπληξία. ΣΥΝΤΗΡΗΣΗ Το Testboy 26 δεν χρειάζεται συντήρηση, με εξαίρεση την μπαταρία. Για την αντικατάσταση της μπαταρίας, βγάλτε τη βίδα από τη θήκη μπαταρίας και αντικαταστήστε την μπαταρία. ΕΓΓΥΗΣΗ Ως επιχείρηση με πιστοποίηση ISO 9001 εγγυώμαστε την σταθερή ανώτερη ποιότητα των προϊόντων μας. Αυτό μας...
