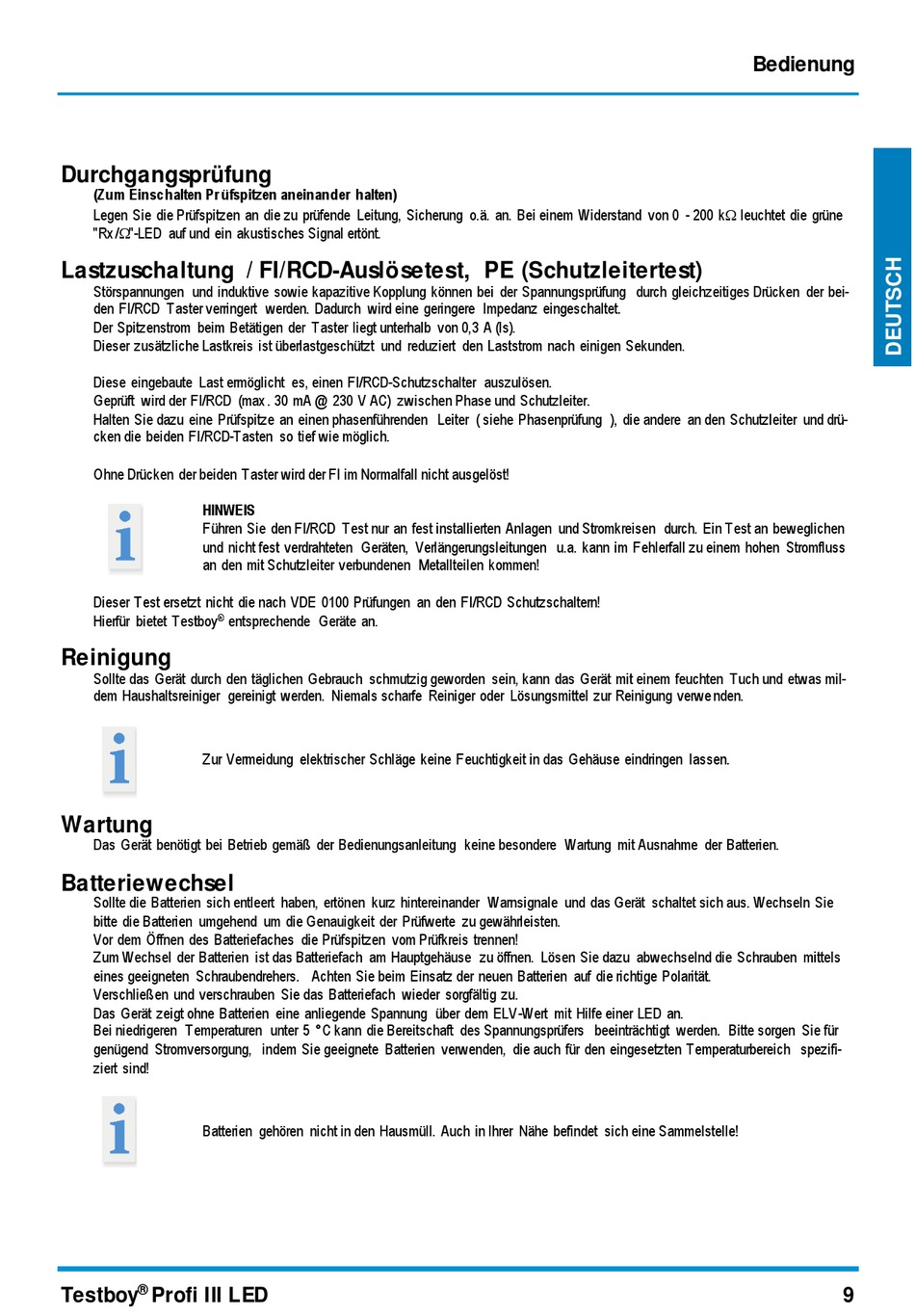

Durchgangsprüfung
(Zum Einschalten Pr üfspitzen aneinander halten)
Legen Sie die Prüfspitzen an die zu prüfende Leitung, Sicherung o.ä. an. Bei einem Widerstand von 0 - 200 k leuchtet die grüne
"Rx /"-LED auf und ein akustisches Signal ertönt.
Lastzuschaltung / FI/RCD-Auslösetest, PE (Schutzleitertest)
Störspannungen und induktive sowie kapazitive Kopplung können bei der Spannungsprüfung durch gleichzeitiges Drücken der bei-
den FI/RCD Taster verringert werden. Dadurch wird eine geringere Impedanz eingeschaltet.
Der Spitzenstrom beim Betätigen der Taster liegt unterhalb von 0,3 A (Is).
Dieser zusätzliche Lastkreis ist überlastgeschützt und reduziert den Laststrom nach einigen Sekunden.
Diese eingebaute Last ermöglicht es, einen FI/RCD-Schutzschalter auszulösen.
Geprüft wird der FI/RCD (max . 30 mA @ 230 V AC) zwischen Phase und Schutzleiter.
Halten Sie dazu eine Prüfspitze an einen phasenführenden Leiter ( siehe Phasenprüfung ), die andere an den Schutzleiter und drü-
cken die beiden FI/RCD-Tasten so tief wie möglich.
Ohne Drücken der beiden Taster wird der FI im Normalfall nicht ausgelöst!
HINWEIS
Führen Sie den FI/RCD Test nur an fest installierten Anlagen und Stromkreisen durch. Ein Test an beweglichen
und nicht fest verdrahteten Geräten, Verlängerungsleitungen u.a. kann im Fehlerfall zu einem hohen Stromfluss
an den mit Schutzleiter verbundenen Metallteilen kommen!
Dieser Test ersetzt nicht die nach VDE 0100 Prüfungen an den FI/RCD Schutzschaltern!
Hierfür bietet Testboy ® entsprechende Geräte an.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mil-
dem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwe nden.
Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen lassen.

Wartung

Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung mit Ausnahme der Batterien.

Batteriewechsel

Sollte die Batterien sich entleert haben, ertönen kurz hintereinander Warnsignale und das Gerät schaltet sich aus. Wechseln Sie
bitte die Batterien umgehend um die Genauigkeit der Prüfwerte zu gewährleisten.
Vor dem Öffnen des Batteriefaches die Prüfspitzen vom Prüfkreis trennen!
Zum Wechsel der Batterien ist das Batteriefach am Hauptgehäuse zu öffnen. Lösen Sie dazu abwechselnd die Schrauben mittels
eines geeigneten Schraubendrehers. Achten Sie beim Einsatz der neuen Batterien auf die richtige Polarität.
Verschließen und verschrauben Sie das Batteriefach wieder sorgfältig zu.
Das Gerät zeigt ohne Batterien eine anliegende Spannung über dem ELV-Wert mit Hilfe einer LED an.
Bei niedrigeren Temperaturen unter 5 °C kann die Bereitschaft des Spannungsprüfers beeinträchtigt werden. Bitte sorgen Sie für
genügend Stromversorgung, indem Sie geeignete Batterien verwenden, die auch für den eingesetzten Temperaturbereich spezifi-
ziert sind!
Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!
®
