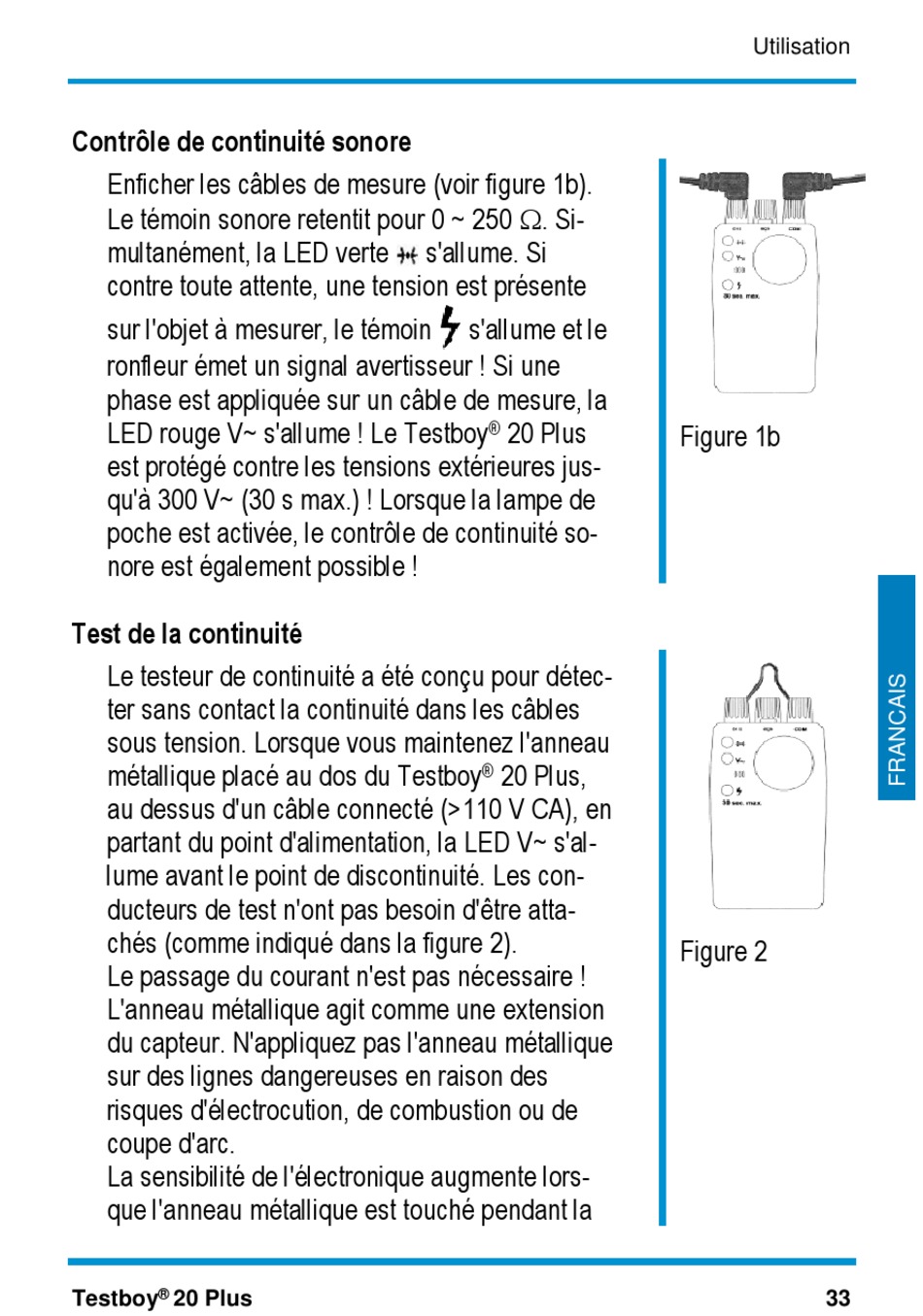

Contrôle de continuité sonore
Enficher les câbles de mesure (voir figure 1b).
Le témoin sonore retentit pour 0 ~ 250 . Si-
multanément, la LED verte
contre toute attente, une tension est présente
sur l'objet à mesurer, le témoin
ronfleur émet un signal avertisseur ! Si une
phase est appliquée sur un câble de mesure, la
LED rouge V~ s'allume ! Le Testboy
est protégé contre les tensions extérieures jus-
qu'à 300 V~ (30 s max.) ! Lorsque la lampe de
poche est activée, le contrôle de continuité so-
nore est également possible !
Test de la continuité
Le testeur de continuité a été conçu pour détec-
ter sans contact la continuité dans les câbles
sous tension. Lorsque vous maintenez l'anneau
métallique placé au dos du Testboy
au dessus d'un câble connecté (>110 V CA), en
partant du point d'alimentation, la LED V~ s'al-
lume avant le point de discontinuité. Les con-
ducteurs de test n'ont pas besoin d'être atta-
chés (comme indiqué dans la figure 2).
Le passage du courant n'est pas nécessaire !
L'anneau métallique agit comme une extension
du capteur. N'appliquez pas l'anneau métallique
sur des lignes dangereuses en raison des
risques d'électrocution, de combustion ou de
coupe d'arc.
La sensibilité de l'électronique augmente lors-
que l'anneau métallique est touché pendant la
®
Testboy 20 Plus
s'allume. Si
s'allume et le
20 Plus
®
20 Plus,
®
Utilisation
Figure 1b
Figure 2
