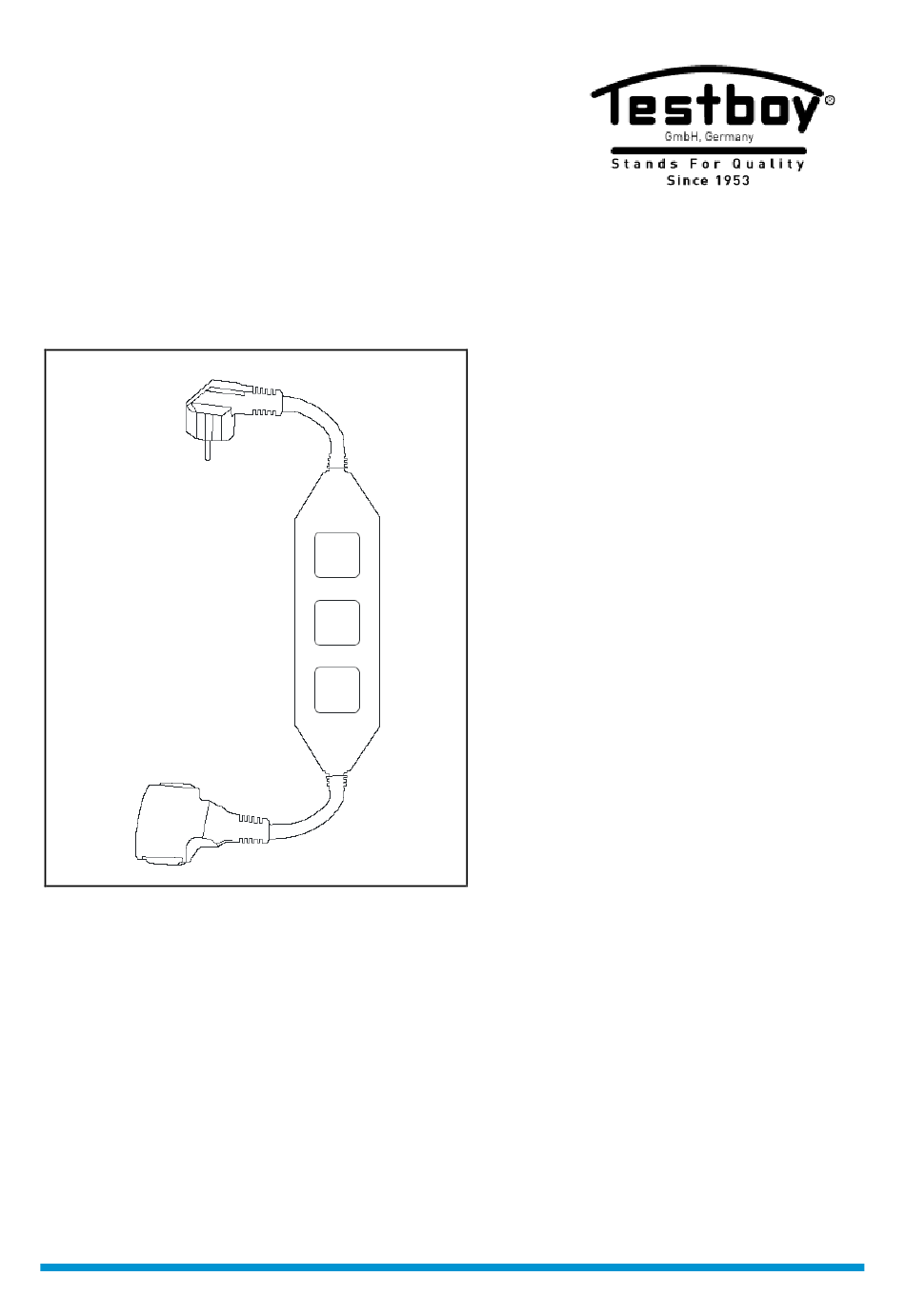

- Seite 1 ® Testboy TV435 Version 1.3 ® Testboy TV435...
- Seite 2 ® Testboy TV435 Bedienungsanleitung ® Testboy TV435 Operating manual ® Testboy TV435 Mode d’emploi ® Testboy TV435 Manual de instrucciones ® Testboy TV435 Manuale dell’utente ® Testboy TV435 Bedieningshandleiding ® Testboy TV435...
-
Seite 3: Allgemeine Sicherheitshinweise
Vermeiden Sie staubige und feuchte Umgebungsbedingungen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban- des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Be- triebsmittel zu beachten. ® Testboy TV435... -
Seite 4: Bestimmungsgemäße Verwendung
Haftung! Testboy haftet nicht für Schäden, die aus dem Nichtbeachten der Anleitung, von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren. Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. -
Seite 5: Entsorgung Von Gebrauchten Batterien

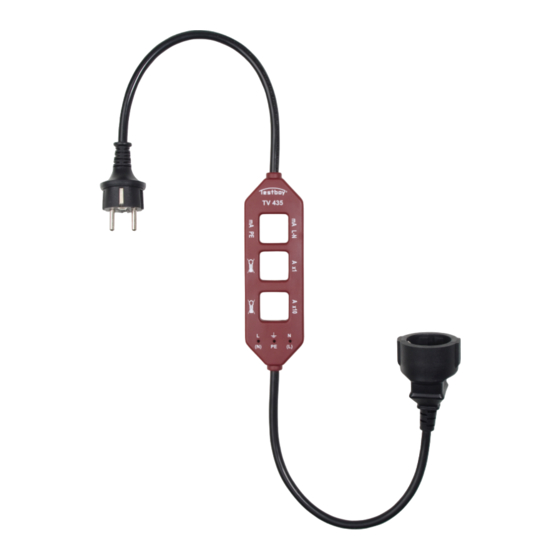

Beschreibung des Gerätes Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zu- rückzugeben. Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Her- steller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft wer-... - Seite 6 6. Ring mit x10 Windungen für 2. Ring für Differenzstrommessungen Strommessungen zwischen L-N Leitern 7. Messanschlüsse für L-N, L-PE und 3. Ring für Leckstrommessungen am N-PE Spannungen PE-Leiter 8. Schukobuchse für Lastanschluss 4. Ring mit x1 Windung für Strommessungen (Endgerät) ® Testboy TV435...
- Seite 7 Messung direkt an den Leitern mit Zangen. Der TV435 hat 2 Ringe (Ax1 und Ax10 - siehe Abb. 1, Nummern 4 und 6), um jeweils die Mes- sung des Leitungsstroms und die Messung desselben Stroms multipliziert mit dem Faktor 10 durchzuführen (nützlich bei Stromzangen mit geringer Empfindlichkeit oder zu hohen Berei-...
-
Seite 8: Bedienung
Bedienung Bedienung Laststrommessung Verbinden Sie den TV435 mit der 230 V AC Steckdose per Schuko Stecker. Verbinden Sie das Endgerät mit dem TV435 per Schuko Stecker. Führen Sie die Strommesszange um die Messpunkte Ax1 oder Ax10 und schalten Sie das Endgerät ein. -
Seite 9: Spannungs- Und Leistungsmessung
Bedienung Spannungs- und Leistungsmessung Verbinden Sie den TV435 mit der 230 V AC Steckdose per Schuko Stecker. Verbinden Sie das Endgerät mit dem TV435 per Schuko Stecker. Führen Sie die Strommesszange um den Messpunkt Ax1 und die Messleitungen an L und N und schalten Sie das Endgerät an. -
Seite 10: Technische Daten
