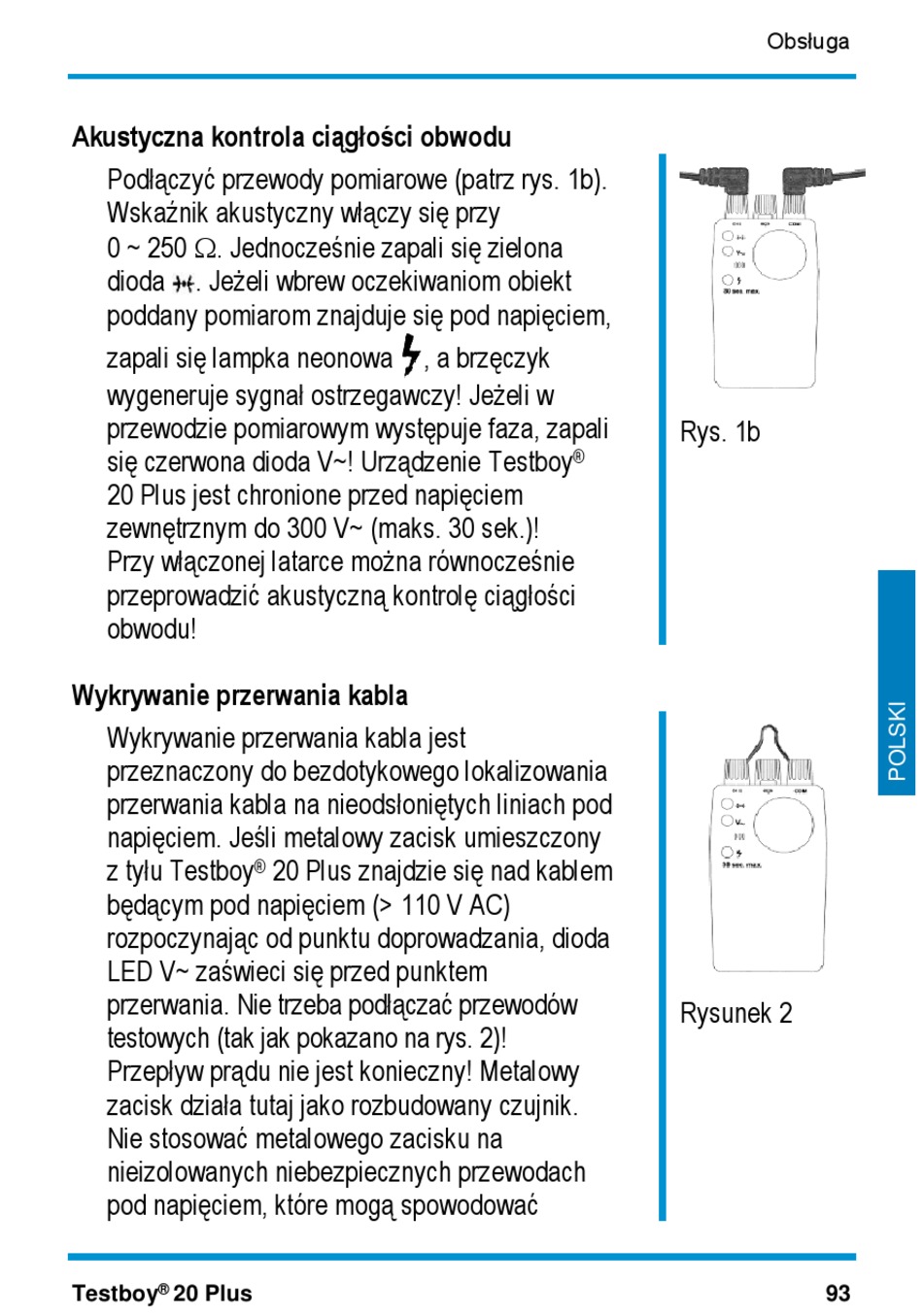

Akustyczna kontrola ciągłości obwodu
Podłączyć przewody pomiarowe (patrz rys. 1b).
Wskaźnik akustyczny włączy się przy
0 ~ 250 . Jednocześnie zapali się zielona
dioda . Jeżeli wbrew oczekiwaniom obiekt
poddany pomiarom znajduje się pod napięciem,
zapali się lampka neonowa , a brzęczyk
wygeneruje sygnał ostrzegawczy! Jeżeli w
przewodzie pomiarowym występuje faza, zapali
się czerwona dioda V~! Urządzenie Testboy
20 Plus jest chronione przed napięciem
zewnętrznym do 300 V~ (maks. 30 sek.)!
Przy włączonej latarce można równocześnie
przeprowadzić akustyczną kontrolę ciągłości
obwodu!
Wykrywanie przerwania kabla
Wykrywanie przerwania kabla jest
przeznaczony do bezdotykowego lokalizowania
przerwania kabla na nieodsłoniętych liniach pod
napięciem. Jeśli metalowy zacisk umieszczony
z tyłu Testboy
będącym pod napięciem (> 110 V AC)
rozpoczynając od punktu doprowadzania, dioda
LED V~ zaświeci się przed punktem
przerwania. Nie trzeba podłączać przewodów
testowych (tak jak pokazano na rys. 2)!
Przepływ prądu nie jest konieczny! Metalowy
zacisk działa tutaj jako rozbudowany czujnik.
Nie stosować metalowego zacisku na
nieizolowanych niebezpiecznych przewodach
pod napięciem, które mogą spowodować
®
Testboy 20 Plus
20 Plus znajdzie się nad kablem
®
Rys. 1b
®
Rysunek 2
