3 Produktübersicht

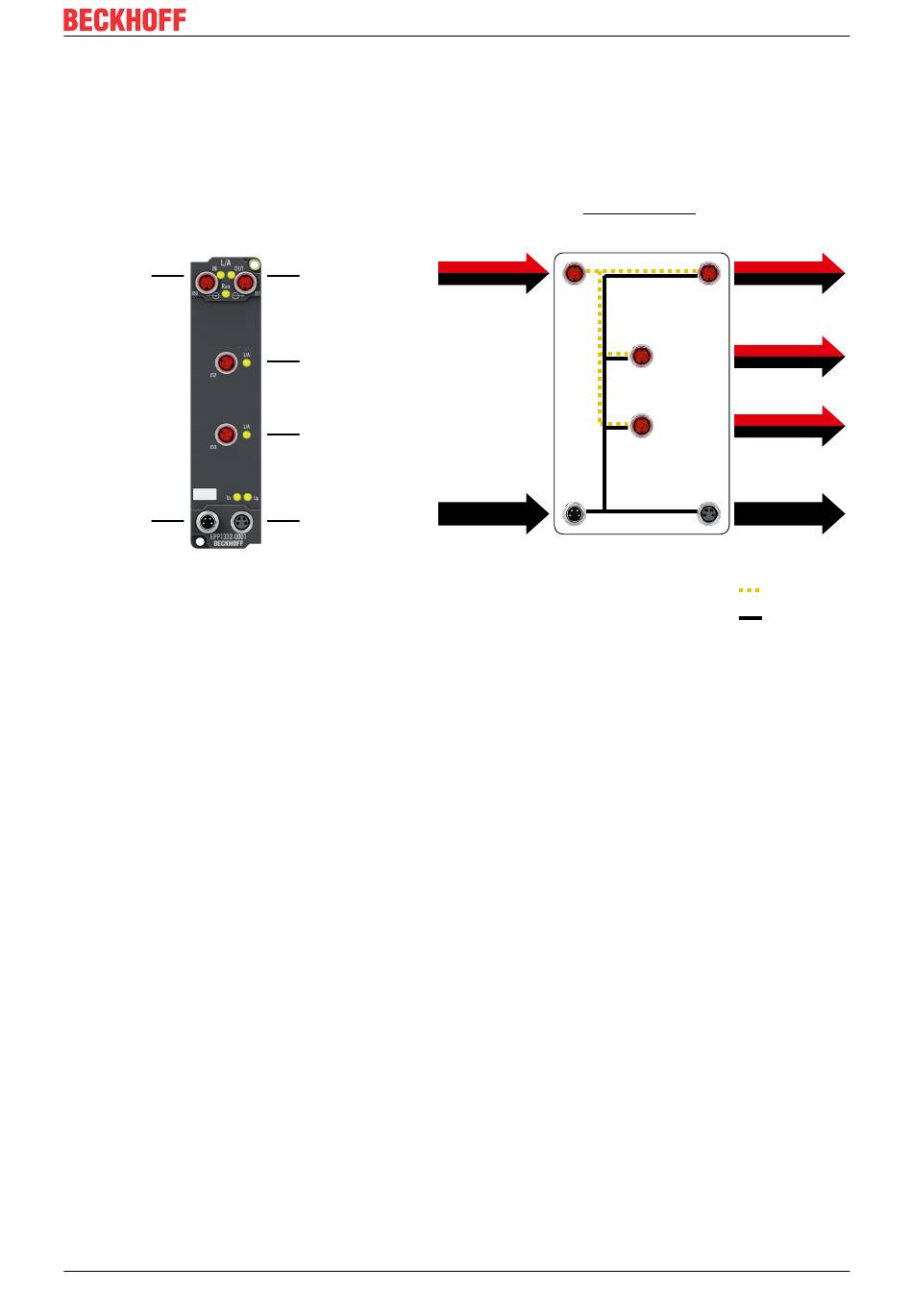

3.1 EPP1332-0001
EtherCAT P
Eingang
Versorgungs-
spannungs-
Eingang
EtherCAT P–Sternverteiler mit Auffrischung
Die EtherCAT P-Box EPP1332-0001 erfüllt zwei Funktionen in einem EtherCAT P-Netzwerk:
• Sternverteiler: EPP1332-0001 verteilt das eingehende EtherCAT P-Signal auf 3 Ausgangs-Ports.
• Einspeisepunkt zur Auffrischung der Versorgungsspannungen.
Eine Auffrischung der Versorgungsspannungen kann erforderlich sein in EtherCAT P-Netzwerken mit langen
Leitungen und/oder hohen Ausgangsströmen. Sie verhindert:
• dass die Versorgungsspannungen aufgrund von Leitungsverlusten unter das zulässige Minimum
sinken.
• dass die Strombelastbarkeit der EtherCAT P-Leitungen durch hohe Ausgangsströme überschritten
wird.
Ein in TwinCAT integriertes Planungstool für EtherCAT P-Netzwerke unterstützt Sie bei der Entscheidung,
an welcher Stelle im Netzwerk eine Auffrischung der Versorgungsspannungen eingesetzt werden muss.
EPP1332-0001, EPP1342-0001
EtherCAT P
EtherCAT P
Ausgang
EtherCAT P
Ausgang
EtherCAT P
Ausgang
Versorgungs-
Power
spannungs-
Weiterleitung
Version: 1.4
Produktübersicht
Blockschaltbild:
X50 X51
X52
X53
X60 X61
EtherCAT P
EtherCAT P
EtherCAT P
Power
EtherCAT
Power
