5 Inbetriebnahme/Konfiguration
5.1 Konfiguration in TwinCAT
Die Vorgehensweise zum Einbinden in ein TwinCAT-Projekt ist in dieser Schnellstartanleitung beschrieben.
5.1.1 Zuordnung der Steckverbinder
Dieses Kapitel beschreibt die Zuordnung der Steckverbinder von EPP1332-0001 und EPP1342-0001 zu
ihrer Darstellung in TwinCAT. Sie benötigen diese Zuordnung, um ein EtherCAT-Netzwerk bei der „offline"-
Konfiguration in TwinCAT richtig nachzubilden.

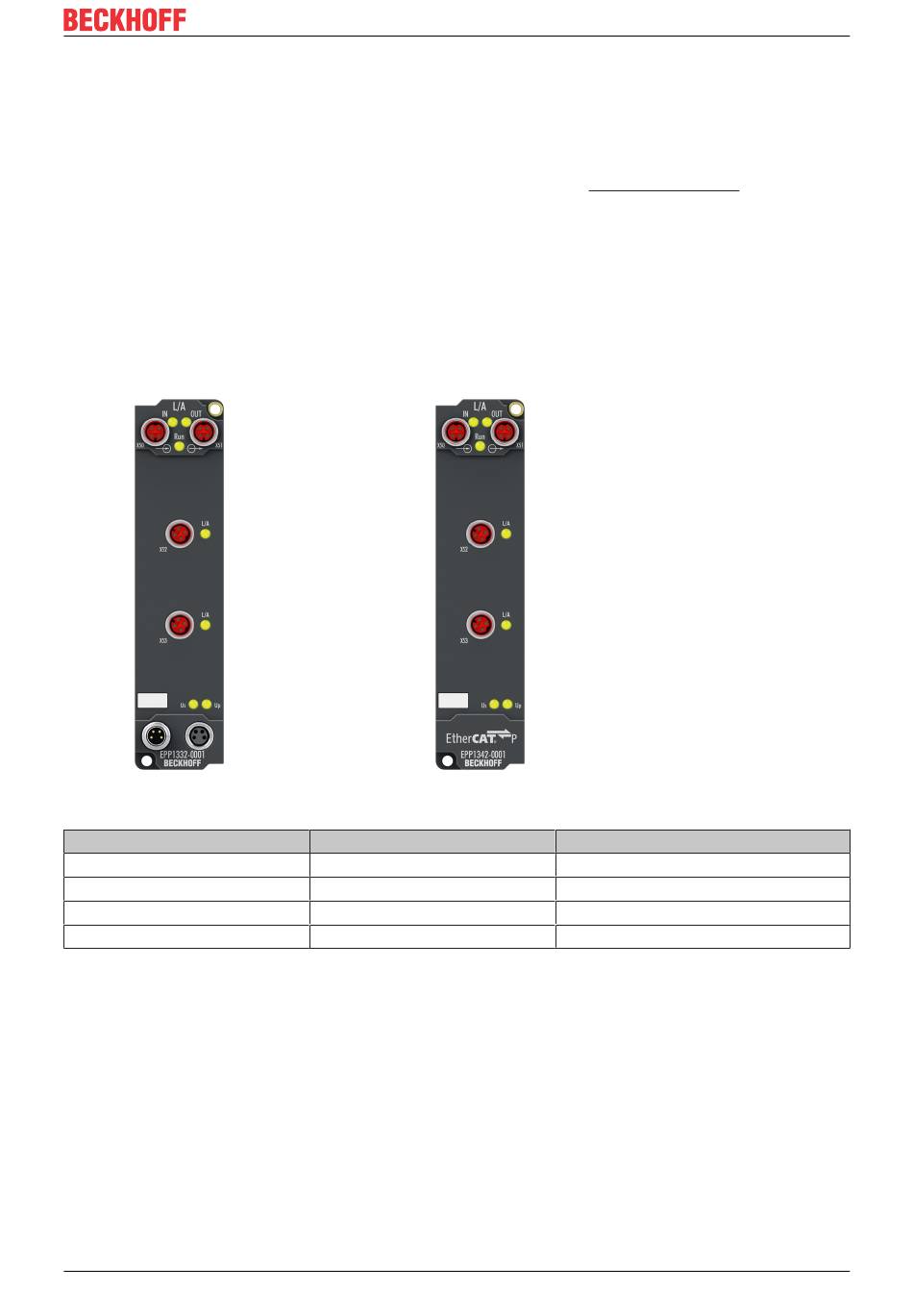

Ein IO-Modul, das eine Box in TwinCAT darstellt, hat vier Ports: A, B, C, D. Jeder Port repräsentiert einen
Steckverbinder. Die folgende Darstellung zeigt die Zuordnung der Steckverbinder zu den Ports eines IO-
Moduls in TwinCAT:
X50
EPP1332-0001
Typ
EtherCAT P Eingang
EtherCAT P Ausgang
EtherCAT P Ausgang
EtherCAT P Ausgang
Auf der folgenden Seite finden Sie Beispiele für die Anwendung der Tabelle.
EPP1332-0001, EPP1342-0001
X51 X50
X52
X53
Steckverbinder
X50
X51
X52
X53
X51
X52
X53
EPP1342-0001
Port in TwinCAT
A
C
D
B
