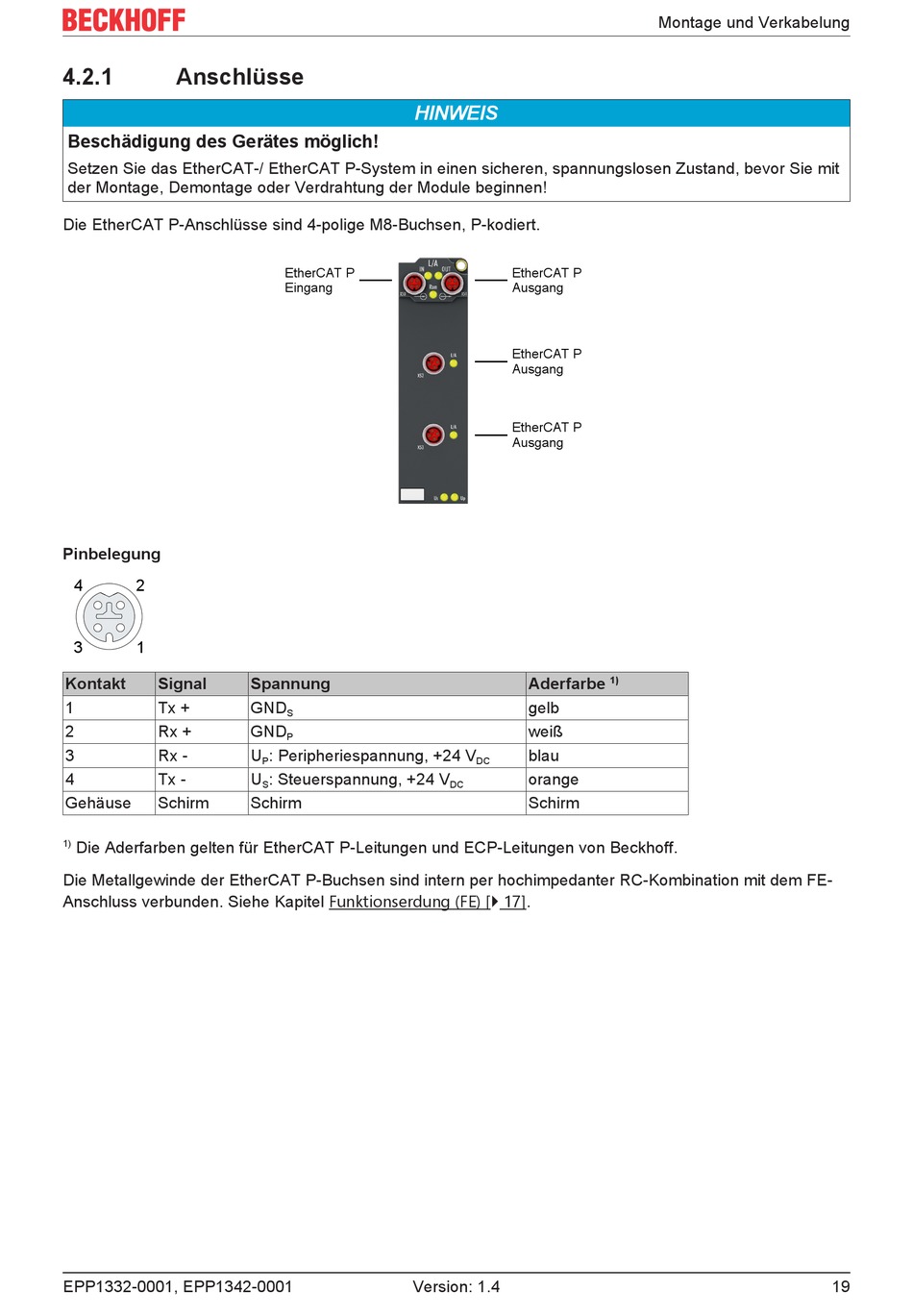

4.2.1 Anschlüsse
Beschädigung des Gerätes möglich!
Setzen Sie das EtherCAT-/ EtherCAT P-System in einen sicheren, spannungslosen Zustand, bevor Sie mit
der Montage, Demontage oder Verdrahtung der Module beginnen!
Die EtherCAT P-Anschlüsse sind 4-polige M8-Buchsen, P-kodiert.
Pinbelegung
4
2
3 1
Kontakt Signal
1 Tx +
2 Rx +
3 Rx -
4 Tx -
Gehäuse Schirm
1)
Die Aderfarben gelten für EtherCAT P-Leitungen und ECP-Leitungen von Beckhoff.
Die Metallgewinde der EtherCAT P-Buchsen sind intern per hochimpedanter RC-Kombination mit dem FE-
Anschluss verbunden. Siehe Kapitel Funktionserdung (FE) [} 17].
EPP1332-0001, EPP1342-0001
HINWEIS
EtherCAT P
Eingang
Spannung
GND
S
GND
P
U : Peripheriespannung, +24 V
P
U : Steuerspannung, +24 V
S
Schirm
Version: 1.4
EtherCAT P
Ausgang
EtherCAT P
Ausgang
EtherCAT P
Ausgang
1)
Aderfarbe
gelb
weiß
blau
DC
orange
DC
Schirm
