Montage und Verkabelung

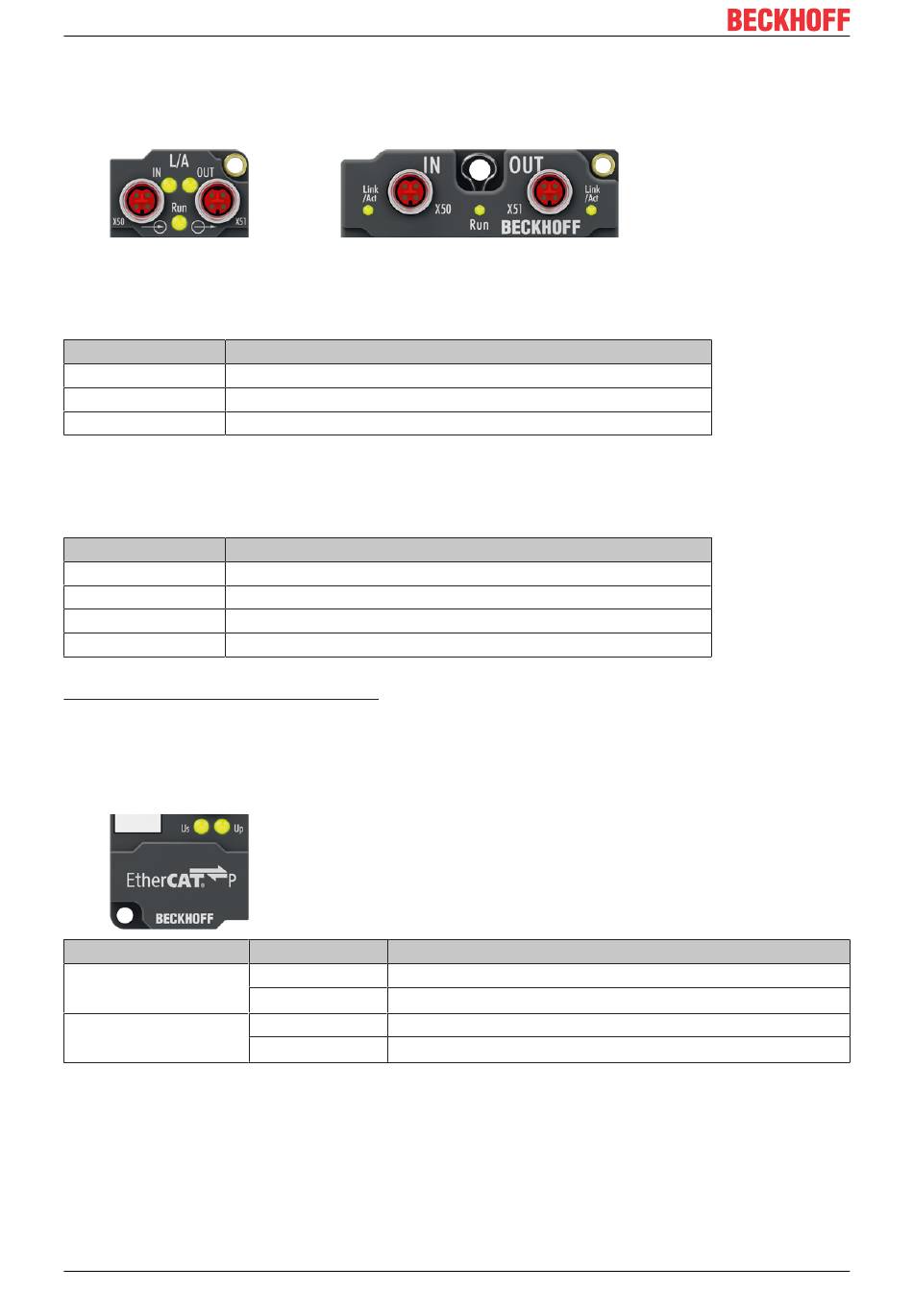

4.2.2 Status-LEDs
4.2.2.1 EtherCAT
L/A (Link/Act)
Neben jeder EtherCAT- / EtherCAT P-Buchse befindet sich eine grüne LED, die mit „L/A" oder „Link/Act"
beschriftet ist. Die LED signalisiert den Kommunikationsstatus der jeweiligen Buchse:
LED Bedeutung
aus keine Verbindung zum angeschlossenen EtherCAT-Gerät
leuchtet LINK: Verbindung zum angeschlossenen EtherCAT-Gerät
blinkt ACT: Kommunikation mit dem angeschlossenen EtherCAT-Gerät
Run
Jeder EtherCAT-Slave hat eine grüne LED, die mit „Run" beschriftet ist. Die LED signalisiert den Status des
Slaves im EtherCAT-Netzwerk:
LED Bedeutung
aus Slave ist im Status „Init"
blinkt gleichmäßig Slave ist im Status „Pre-Operational"
blinkt vereinzelt Slave ist im Status „Safe-Operational"
leuchtet Slave ist im Status „Operational"
Beschreibung der Stati von EtherCAT-Slaves
4.2.2.2 Versorgungsspannungen
Die EPP1342-0001 zeigt den Status der am EtherCAT P-Eingang eingehenden Versorgungsspannungen
über zwei Status-LEDs an:
LED
U
S
(Steuerspannung)
U
P
(Peripheriespannung)
20
Anzeige Bedeutung
aus Die Versorgungsspannung U
leuchtet grün Die Versorgungsspannung U
aus Die Versorgungsspannung U
leuchtet grün Die Versorgungsspannung U
Version: 1.4
ist nicht vorhanden.
S
ist vorhanden.
S
ist nicht vorhanden.
P
ist vorhanden.
P
EPP1332-0001, EPP1342-0001
