Montage und Verkabelung
4 Montage und Verkabelung
4.1 Montage
4.1.1 Abmessungen
14

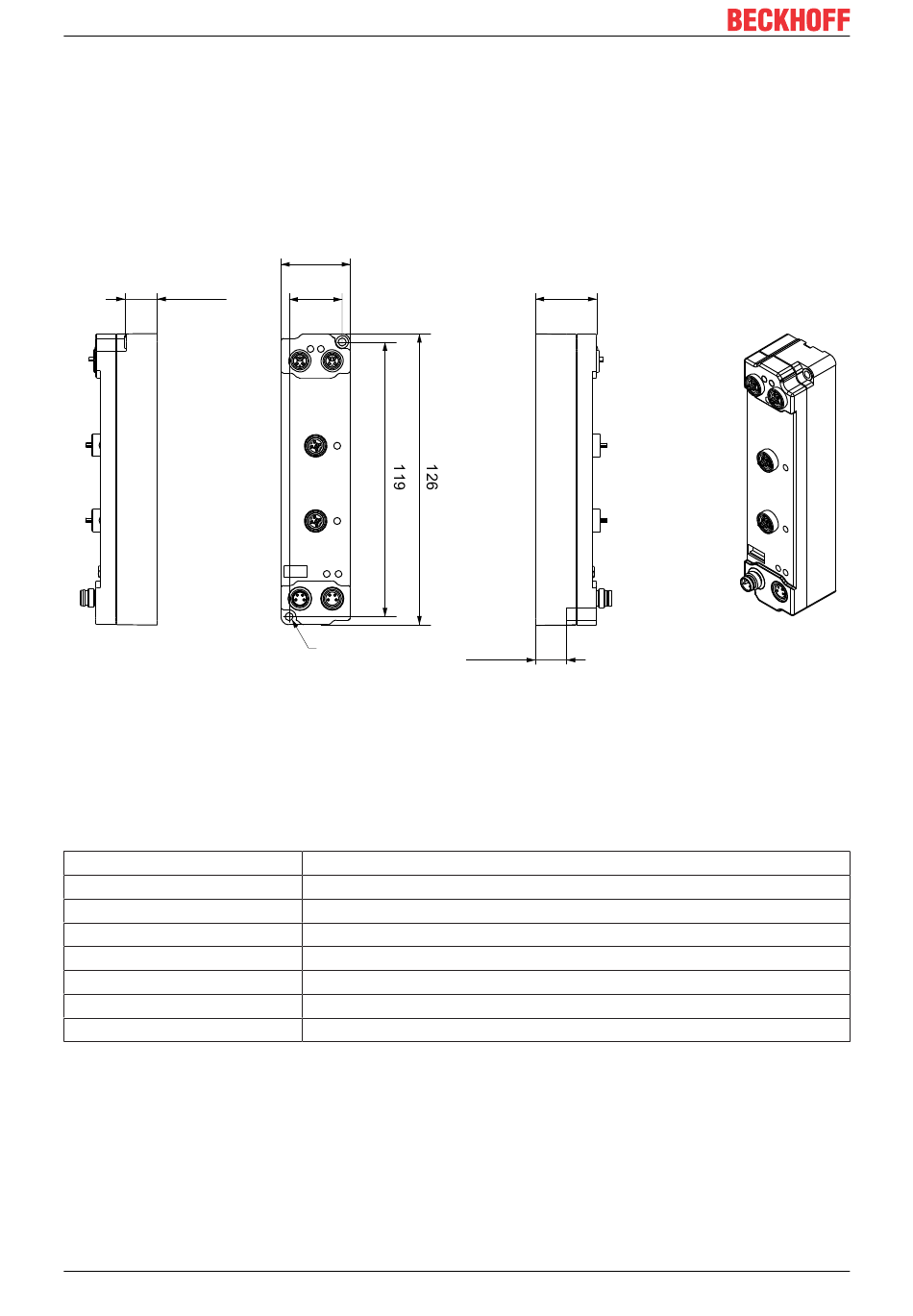

Diese Abbildung zeigt stellvertretend die Abmessungen der EPP1332-0001.
Die Abmessungen der EPP1342-0001 sind identisch.
Alle Maße sind in Millimeter angegeben.
Die Zeichnung ist nicht maßstabsgetreu.
Gehäuseeigenschaften
Gehäusematerial
Vergussmasse
Montage
Metallteile
Kontakte
Einbaulage
Schutzart
Abmessungen (H x B x T)
16
30
23
Ø 3,5
PA6 (Polyamid)
Polyurethan
zwei Befestigungslöcher Ø 3,5 mm für M3
Messing, vernickelt
CuZn, vergoldet
beliebig
im verschraubten Zustand IP65, IP66, IP67 (gemäß EN 60529)
ca. 126 x 30 x 26,5 mm (ohne Steckverbinder)
Version: 1.4
26,5
13,5
EPP1332-0001, EPP1342-0001
