Produktübersicht
3.1.1 Lieferumfang
Vergewissern Sie sich, dass folgende Komponenten im Lieferumfang enthalten sind:
• 1x EPP1332-0001
• 4x Schutzkappe für EtherCAT-P-Buchse, M8, rot (vormontiert)
• 1x Schutzkappe für Versorgungsspannungs-Eingang, M8, transparent (vormontiert)
• 1x Schutzkappe für Versorgungsspannungs-Ausgang, M8, schwarz (vormontiert)
• 10x Beschriftungsschild unbedruckt (1 Streifen à 10 Stück)
Vormontierte Schutzkappen gewährleisten keinen IP67-Schutz
Schutzkappen werden werksseitig vormontiert, um Steckverbinder beim Transport zu schützen. Sie
sind u.U. nicht fest genug angezogen, um die Schutzart IP67 zu gewährleisten.
Stellen Sie den korrekten Sitz der Schutzkappen sicher, um die Schutzart IP67 zu gewährleisten.
3.1.2 EtherCAT-Datenfluss

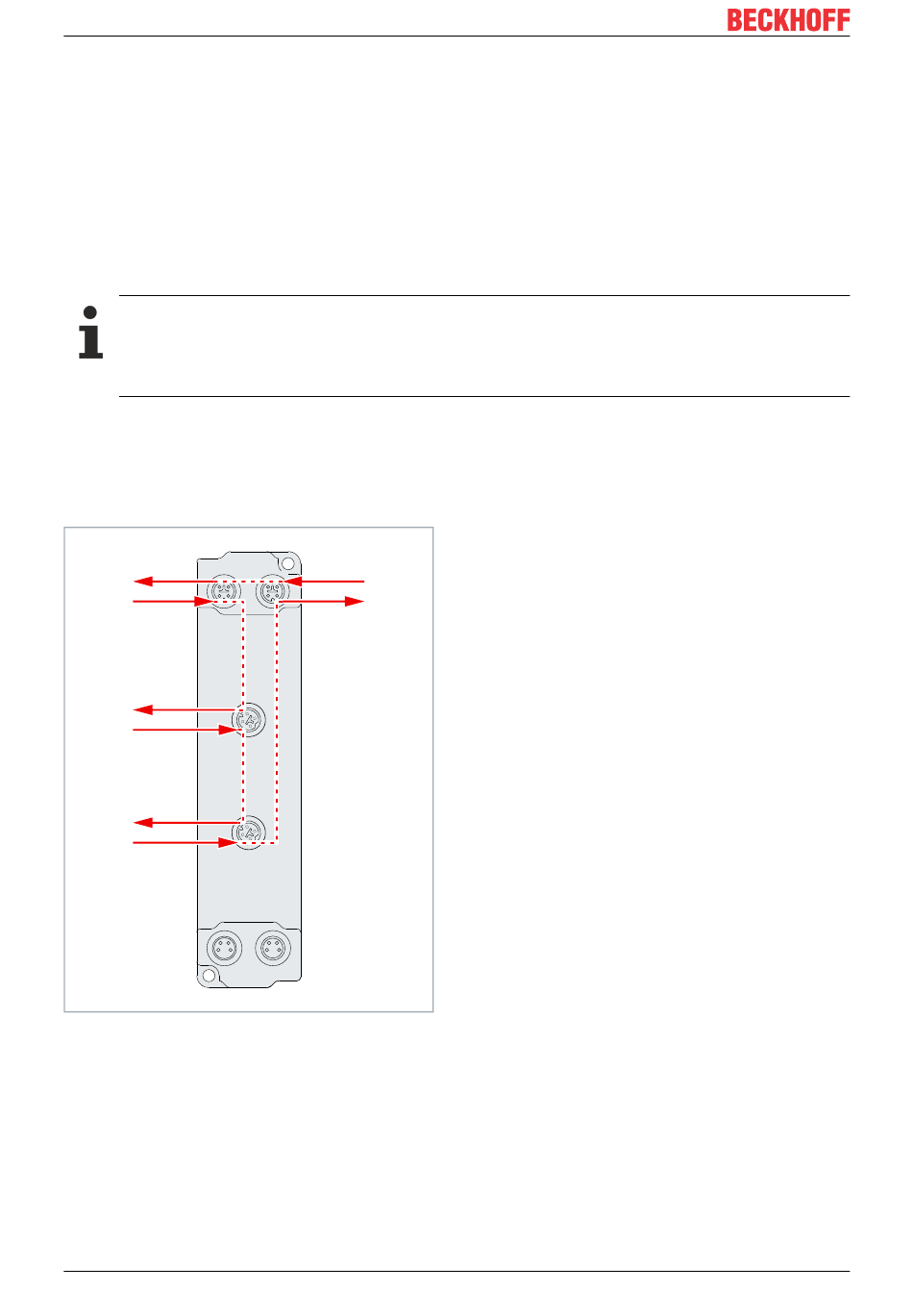

Die folgende Abbildung zeigt den logischen Weg eines EtherCAT-Frames durch die Box.
Ports, an denen kein Gerät angeschlossen ist, werden automatisch überbrückt.
Port A
Port D
Port B
10
Port C
