Position der Dosierstellen (Reiniger, Klarspüler)

22.2 Potentialausgleich

Maschine sowie vorhandene Unterbauten und Tischanlagen in das bauseitige Potentialausgleichssystem
einbinden.
Für den Anschluss eines Potentialausgleichs ist an der Rückseite der Maschine eine mit dem Symbol
gekennzeichnete Anschlussschraube vorhanden.
23 Position der Dosierstellen (Reiniger, Klarspüler)
GEFAHR! Lebensgefahr wegen Bauteilen, die unter Netzspannung stehen!
Lassen Sie die Dosiergeräte durch einen von Winterhalter autorisierten Servicetechniker
montieren und in Betrieb nehmen.
Gefahr
Trennen Sie bei allen elektrischen Arbeiten die Maschine vom Netz und prüfen Sie die
Spannungsfreiheit.

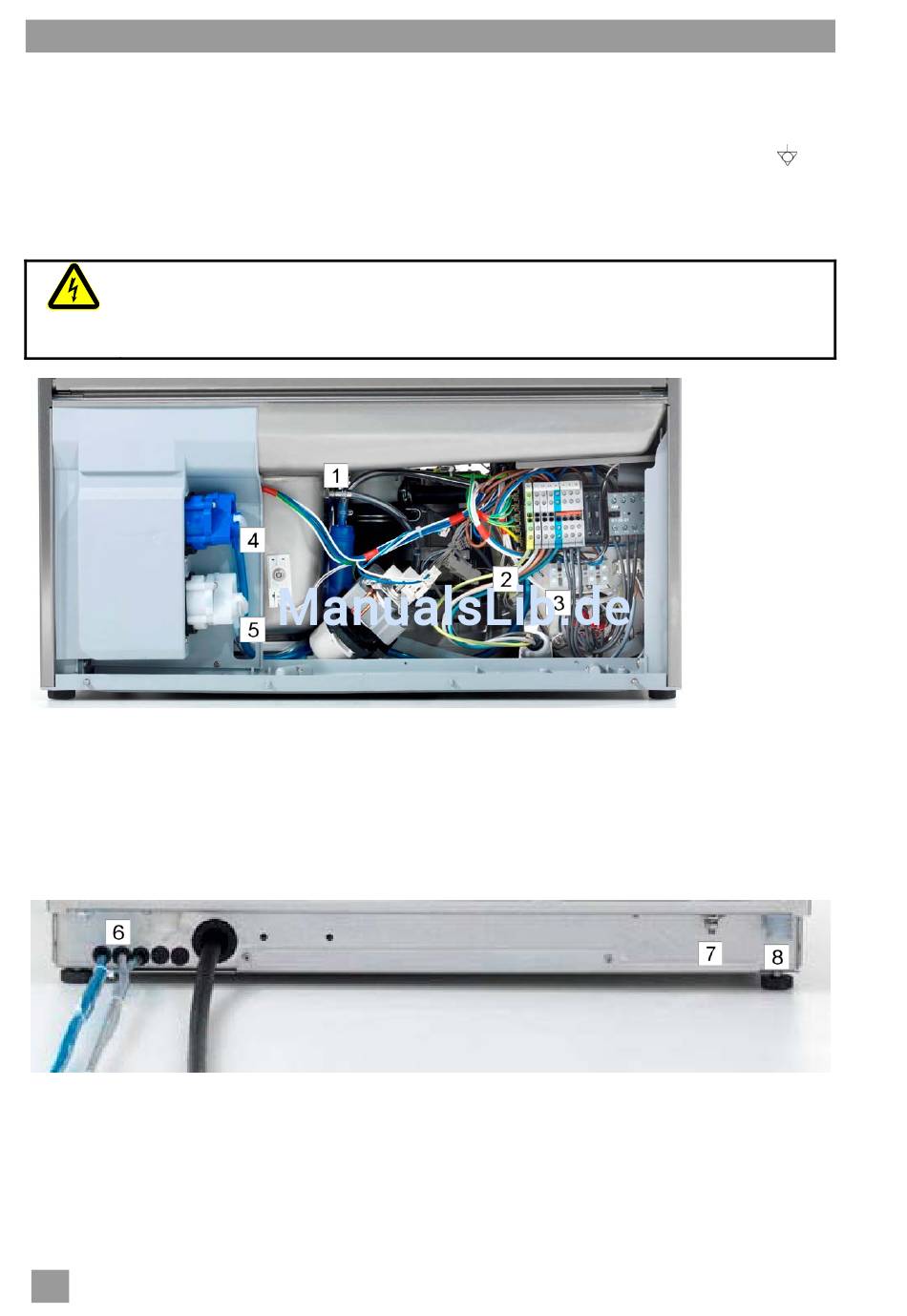

Bild einer UC-L
1 Reiniger; Schlauch transparent
2 Klarspüler (bei UC-S hinter der Maschinenrückwand); Schlauch blau
3 Übergabeleiste für den Anschluss externer Dosiergeräte (siehe auch Kapitel 13.7)
4 Klarspülerdosiergerät
5 Reinigerdosiergerät
INFO: Die Dosiergeräte (Pos. 4 und 5) sind nicht bei allen Maschinen Bestandteil des Lieferumfangs.
Bild einer UC-L
6 Einführung für Reiniger- und Klarspülerschläuche, wenn die Vorratsbehälter außerhalb der Ma-
schine stehen
7 Anschlussschraube: Potentialausgleich
8 Wasserablauf
